ガススプリング

E-9795X

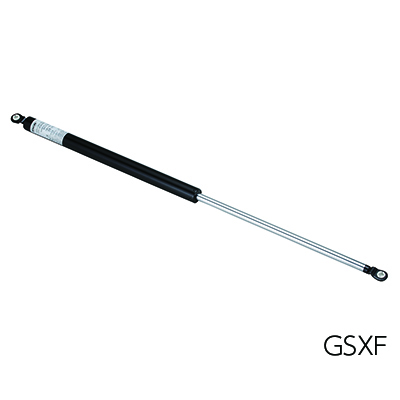

  • ガススプリング PIC1

  • ガススプリング PIC1

仕様/価格

No.が決まったら、在庫情報・CADデータ・製品BOXから詳細確認や問い合わせに進めます。
オーダーNo. No. 取付角度 最大長
lmax		 最小長
lmin		 ガス反力(20℃) 質量
g		 価格 在庫設定 在庫情報 製品BOX CAD
最大長
-10㎜時
(N)		 最大長
-()㎜時
(N)		 DXF STEP
171795 GSXF050-03-131 フリー 181 131 27 30(40) 73 3,760 在庫 在庫〇 追加 DL DL
171796 GSXF050-09-131 フリー 181 131 85 110(40) 85 3,760 在庫 在庫〇 追加 DL DL
171797 GSXF050-15-131 フリー 181 131 147 189(40) 85 3,760 在庫 在庫〇 追加 DL DL
171798 GSXF050-19-131 フリー 181 131 186 240(40) 85 3,760 在庫 入荷予定 追加 DL DL
171799 GSXF050-21-131 フリー 181 131 206 266(40) 85 3,760 在庫 入荷予定 追加 DL DL
171800 GSXF070-09-151 フリー 221 151 81 108(60) 100 3,880 在庫 在庫〇 追加 DL DL
171801 GSXF070-11-151 フリー 221 151 104 136(60) 100 4,120 在庫 在庫△ 追加 DL DL
171802 GSXF070-20-151 フリー 221 151 196 261(60) 100 3,880 在庫 入荷予定 追加 DL DL
171809 GSXF090-07-171 フリー 261 171 69 96(80) 115 3,880 在庫 在庫〇 追加 DL DL
171810 GSXF090-08-171 フリー 261 171 79 109(80) 115 3,880 在庫 在庫〇 追加 DL DL
171803 GSXF090-09-171 フリー 261 171 88 122(80) 115 3,880 在庫 入荷予定 追加 DL DL
171804 GSXF090-15-171 フリー 261 171 147 204(80) 115 3,880 在庫 在庫〇 追加 DL DL
171805 GSXF090-20-171 フリー 261 171 196 272(80) 115 3,880 在庫 入荷予定 追加 DL DL
171806 GSXF090-27-171 フリー 261 171 263 323(80) 140 4,120 在庫 入荷予定 追加 DL DL
171807 GSXF080-20-199 フリー 279 199 196 233(70) 205 4,120 在庫 入荷予定 追加 DL DL
171808 GSXF080-25-199 フリー 279 199 246 292(70) 205 4,120 在庫 在庫〇 追加 DL DL
171815 GSXF100-08-181 フリー 281 181 76 107(90) 125 3,880 在庫 在庫〇 追加 DL DL
171811 GSXF100-11-181 フリー 281 181 110 154(90) 125 3,880 在庫 入荷予定 追加 DL DL
171812 GSXF100-20-181 フリー 281 181 196 275(90) 125 3,880 在庫 在庫〇 追加 DL DL
171813 GSXF100-33-181 フリー 281 181 324 405(90) 146 4,120 在庫 在庫〇 追加 DL DL
171814 GSXF096-40-210 フリー 306 210 392 477(86) 223 4,120 在庫 入荷予定 追加 DL DL
171816 GSXF100-38-250 フリー 350 250 374 470(90) 190 4,120 在庫 在庫△ 追加 DL DL
171817 GSXF100-43-275 フリー 375 275 427 484(90) 263 4,240 在庫 入荷予定 追加 DL DL
171818 GSXF110-22-270 フリー 380 270 214 272(100) 198 4,120 在庫 入荷予定 追加 DL DL
171822 GSXF147-15-265 フリー 412 265 147 182(137) 285 4,360 在庫 在庫△ 追加 DL DL
171819 GSXF147-24-265 フリー 412 265 240 297(137) 285 4,480 在庫 入荷予定 追加 DL DL
171820 GSXF150-35-314 フリー 464 314 343 406(140) 316 4,480 在庫 入荷予定 追加 DL DL
171823 GSXF142-31-330 フリー 472 330 304 351(132) 319 4,600 在庫 入荷予定 追加 DL DL
171821 GSXF150-27-325 フリー 475 325 267 340(140) 250 4,120 在庫 在庫〇 追加 DL DL
171824 GSXF150-38-325 フリー 475 325 374 480(140) 250 4,120 在庫 入荷予定 追加 DL DL
171829 GSXF235-15-344 フリー 580 344.5 141 181(225.5) 385 4,720 在庫 入荷予定 追加 DL DL
171830 GSXF235-25-344 フリー 580 344.5 248 317(225.5) 385 4,720 在庫 入荷予定 追加 DL DL
171825 GSXF235-35-344 フリー 580 344.5 343 440(225.5) 385 4,840 在庫 入荷予定 追加 DL DL
171826 GSXF235-51-344 フリー 580 344.5 507 650(225.5) 385 4,970 在庫 入荷予定 追加 DL DL
171827 GSXF200-49-400 フリー 600 400 481 625(190) 420 4,360 在庫 入荷予定 追加 DL DL
171828 GSXF200-54-400 フリー 600 400 534 693(190) 420 4,360 在庫 入荷予定 追加 DL DL
171831 GSXF243-22-384 フリー 627 384 214 267(233) 415 5,100 在庫 入荷予定 追加 DL DL
171832 GSXF243-48-384 フリー 627 384 472 612(233) 434 5,100 在庫 在庫〇 追加 DL DL
171833 GSXF270-38-400 フリー 670 400 374 472(260) 440 5,250 在庫 入荷予定 追加 DL DL
171834 GSXF270-56-400 フリー 670 400 553 698(260) 440 5,250 在庫 入荷予定 追加 DL DL
171835 GSXF300-82-400 フリー 700 400 812 1130(290) 670 5,350 在庫 入荷予定 追加 DL DL
171836 GSXF300-93-400 フリー 700 400 927 1289(290) 670 5,350 在庫 入荷予定 追加 DL DL
171837 GSXF356-22-476 フリー 833 476.5 216 279(346.5) 520 5,350 在庫 入荷予定 追加 DL DL
171838 GSXF356-35-476 フリー 833 476.5 345 446(346.5) 520 5,350 在庫 入荷予定 追加 DL DL

寸法図・サイズ表

サイズ表の「選択」にチェックを入れると、選択したNo.に対応した寸法図を確認できます。
選択 オーダーNo. No. ストローク A B C D E F G 適合取付ブラケット
171795 GSXF050-03-131 50 15 6 15 6.5 8.6 R8 104 GSB6A
GSB6AW
171796 GSXF050-09-131 50 15 6 15 6.5 8.6 R8 104 GSB6A
GSB6AW
171797 GSXF050-15-131 50 15 6 15 6.5 8.6 R8 104 GSB6A
GSB6AW
171798 GSXF050-19-131 50 15 6 15 6.5 8.6 R8 104 GSB6A
GSB6AW
171799 GSXF050-21-131 50 15 6 15 6.5 8.6 R8 104 GSB6A
GSB6AW
171800 GSXF070-09-151 70 15 8 15 6.5 8.6 R8 129 GSB6A
GSB6AW
171801 GSXF070-11-151 70 15 8 15 6.5 8.6 R8 129 GSB6A
GSB6AW
171802 GSXF070-20-151 70 15 8 15 6.5 8.6 R8 129 GSB6A
GSB6AW
171809 GSXF090-07-171 90 15 8 15 6.5 8.6 R8 149 GSB6A
GSB6AW
171810 GSXF090-08-171 90 15 8 15 6.5 8.6 R8 149 GSB6A
GSB6AW
171803 GSXF090-09-171 90 15 8 15 6.5 8.6 R8 149 GSB6A
GSB6AW
171804 GSXF090-15-171 90 15 8 15 6.5 8.6 R8 149 GSB6A
GSB6AW
171805 GSXF090-20-171 90 15 8 15 6.5 8.6 R8 149 GSB6A
GSB6AW
171806 GSXF090-27-171 90 18 8 15 6.5 8.6 R8 149 GSB6A
GSB6AW
171807 GSXF080-20-199 80 22 10 24 8.5 8.6 R10 168 GSB8A
GSB8B
GSB8C
GSB8D
GSB8E
171808 GSXF080-25-199 80 22 10 24 8.5 8.6 R10 168 GSB8A
GSB8B
GSB8C
GSB8D
GSB8E
171815 GSXF100-08-181 100 15 8 15 6.5 8.6 R8 159 GSB6A
GSB6AW
171811 GSXF100-11-181 100 15 8 15 6.5 8.6 R8 159 GSB6A
GSB6AW
171812 GSXF100-20-181 100 15 8 15 6.5 8.6 R8 159 GSB6A
GSB6AW
171813 GSXF100-33-181 100 18 8 15 6.5 8.6 R8 154 GSB6A
GSB6AW
171814 GSXF096-40-210 96 22 10 24 8.5 8.6 R10 179 GSB8A
GSB8B
GSB8C
GSB8D
GSB8E
171816 GSXF100-38-250 100 18 8 24 8.5 8.6 R10 219 GSB8A
GSB8B
GSB8C
GSB8D
GSB8E
171817 GSXF100-43-275 100 22 10 24 8.5 8.6 R10 244 GSB8A
GSB8B
GSB8C
GSB8D
GSB8E
171818 GSXF110-22-270 110 18 8 24 8.5 8.6 R10 239 GSB8A
GSB8B
GSB8C
GSB8D
GSB8E
171822 GSXF147-15-265 147 22 10 24 8.5 8.6 R10 234 GSB8A
GSB8B
GSB8C
GSB8D
GSB8E
171819 GSXF147-24-265 147 22 10 24 8.5 8.6 R10 234 GSB8A
GSB8B
GSB8C
GSB8D
GSB8E
171820 GSXF150-35-314 150 22 10 24 8.5 8.6 R10 283 GSB8A
GSB8B
GSB8C
GSB8D
GSB8E
171823 GSXF142-31-330 142 22 10 24 8.5 8.6 R10 299 GSB8A
GSB8B
GSB8C
GSB8D
GSB8E
171821 GSXF150-27-325 150 18 8 24 8.5 8.6 R10 294 GSB8A
GSB8B
GSB8C
GSB8D
GSB8E
171824 GSXF150-38-325 150 18 8 24 8.5 8.6 R10 294 GSB8A
GSB8B
GSB8C
GSB8D
GSB8E
171829 GSXF235-15-344 235.5 22 10 24 8.5 8.6 R10 313 GSB8A
GSB8B
GSB8C
GSB8D
GSB8E
171830 GSXF235-25-344 235.5 22 10 24 8.5 8.6 R10 313 GSB8A
GSB8B
GSB8C
GSB8D
GSB8E
171825 GSXF235-35-344 235.5 22 10 24 8.5 8.6 R10 313 GSB8A
GSB8B
GSB8C
GSB8D
GSB8E
171826 GSXF235-51-344 235.5 22 10 24 8.5 8.6 R10 313 GSB8A
GSB8B
GSB8C
GSB8D
GSB8E
171827 GSXF200-49-400 200 22 10 24 8.5 8.6 R10 369 GSB8A
GSB8B
GSB8C
GSB8D
GSB8E
171828 GSXF200-54-400 200 22 10 24 8.5 8.6 R10 369 GSB8A
GSB8B
GSB8C
GSB8D
GSB8E
171831 GSXF243-22-384 243 22 10 24 8.5 8.6 R10 352 GSB8A
GSB8B
GSB8C
GSB8D
GSB8E
171832 GSXF243-48-384 243 22 10 24 8.5 8.6 R10 352 GSB8A
GSB8B
GSB8C
GSB8D
GSB8E
171833 GSXF270-38-400 270 22 10 24 8.5 8.6 R10 369 GSB8A
GSB8B
GSB8C
GSB8D
GSB8E
171834 GSXF270-56-400 270 22 10 24 8.5 8.6 R10 369 GSB8A
GSB8B
GSB8C
GSB8D
GSB8E
171835 GSXF300-82-400 300 25 12 24 8.5 8.6 R10 369 GSB8A
GSB8B
GSB8C
GSB8D
GSB8E
171836 GSXF300-93-400 300 25 12 24 8.5 8.6 R10 369 GSB8A
GSB8B
GSB8C
GSB8D
GSB8E
171837 GSXF356-22-476 356.5 22 10 24 8.5 8.6 R10 445.5 GSB8A
GSB8B
GSB8C
GSB8D
GSB8E
171838 GSXF356-35-476 356.5 22 10 24 8.5 8.6 R10 445.5 GSB8A
GSB8B
GSB8C
GSB8D
GSB8E

材質・熱処理・表面処理

名称 材質 表面処理
ガススプリング チューブ：炭素鋼
ロッド：炭素鋼
ブッシュ：ポリアセタール樹脂(白)
ガス：窒素ガス(N2)		 チューブ：塗装(黒色)
ロッド：QPQ処理(黒色)

特長

■小型・軽量でありながら、大きな初期荷重、反力が得られます。
■バネ定数が小さいため、広範囲のストロークでほぼ一定の反力が得られます。
■伸びスピードを制御しているため、動作がスムーズです。
■用途に応じた設計が可能なため、幅広い用途に対応可能です。
■メンテナンスがほぼ不要。

ガススプリングの注意事項

ガススプリングの選定方法

選定プログラムはこちら

煩わしい計算がなく、ご使用条件に最適なサイズを選定できます。

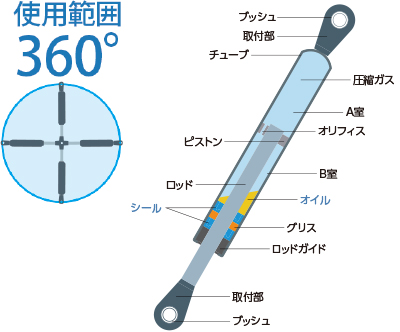

構成図



グリスがシールに常に接しているため、どの角度でも使用できます。

使用例

  • OA機器の扉の開閉サポートに



    キャビネット

  • 車の扉の開閉サポートに



    トラックの荷台

  • 設備の扉の開閉サポートに



    カプセル用オート－チェッカー

使用方法

ガススプリングはロッド方向以外にねじれ、曲げの力がかからないようにロッド軸方向に力が加わるように使用をしてください。

特注品対応

ガススプリングの反力確認について

ガススプリングの反力確認については、弊社にて有償（不良品は除く）で行っております。

ガススプリングの反力確認をご希望のお客様は、以下の手順に従いご連絡ください。





●ガス反力の確認依頼について

①お取引のある販売店・代理店経由でガススプリングの反力確認依頼の旨をご連絡ください。

その際、確認をされたいガススプリングの型式を明記ください。



②弊社からお見積りを提出いたします。

お見積り内容に問題がないようでしたら、販売店・代理店経由でご発注の上、製品の発送をお願いいたします。（お客様負担）



③反力確認後、確認結果を連絡の上、弊社元払いにて発送をいたします。





●確認作業にかかる費用と納期の目安

目安価格 ￥20,000/本
納期 弊社着荷後、実働約5日
（受注状況・着荷状況により変動の可能性があります。予めご了承ください。）

修理対応

当該製品の修理対応は行っておりません。
異常がみられる場合は新しいものと交換をしてください。

メンテナンス方法

使用時にゴミ・ホコリ・粉塵・砂等が付着していないかの確認と使用後に除去を行ってください。
付着したまま使用しますと、シール部に噛み込み、ガス・油漏れの可能性が有ります。

選定プログラム

1.寸法図選択

扉の全閉位置が垂直と水平、近い状態をお選びください。

2.扉の開閉勝手タイプの選択

希望する扉の開閉勝手タイプ（4種類）をお選びください。

  • ※全閉まで自動で閉まる。
    人の力で開ける。全開状態を保持するにはロックが必要。
    操作力＋（プラス）。扉がゆっくり閉まるように補助。
    一般的に全閉時GS長さが最大。閉まる時にGSは伸びる。

  • ※全開まで自動で開く。
    人の力で閉める。全閉状態を保持にするにはロックが必要。
    操作力－（マイナス）。
    一般的に全開時GS長さが最大。開く時にGSは伸びる。

  • ※全閉から途中（中立）までは人の力で開け、途中（中立）から全開まで自動で開く。

    全閉、全開でロックが無くても保持可能。

    一般的に開閉途中でGS長さが最小。

  • ※全閉から途中（中立）までは自動で開き、途中（中立）から全開まで人の力で開ける。

    全閉、全開でロックが必要な為、通常使われない。

  • ※全閉まで自動で閉まる。
    人の力で開ける。全開状態を保持するにはロックが必要。
    操作力＋（プラス）。扉がゆっくり閉まるように補助。
    一般的に全閉時GS長さが最大。閉まる時にGSは伸びる。

  • ※全開まで自動で開く。
    人の力で閉める。全閉状態を保持にするにはロックが必要。
    操作力－（マイナス）。
    一般的に全開時GS長さが最大。開く時にGSは伸びる。

  • ※全閉から途中（中立）までは人の力で開け、途中（中立）から全開まで自動で開く。

    全閉、全開でロックが無くても保持可能。

    一般的に開閉途中でGS長さが最小。

  • ※全閉から途中（中立）までは自動で開き、途中（中立）から全開まで人の力で開ける。

    全閉、全開でロックが必要な為、通常使われない。

3.数値入力

A：距離　扉長さ（回転中心～操作点） mm
B：距離　回転中心～扉側取付 mm
C：距離　扉～扉側取付 mm
D：距離　回転中心～重心 mm
E：距離　枠側取付水平(-)(+) mm
F：距離　枠側取付垂直 mm
θ1：角度　扉開度 °
θ2：角度　扉全閉時角度 °
W：扉質量 kg

上記の「扉の開閉勝手タイプの選択」に表示されたガススプリング（GS）の配置位置を参考に、A～Wまでの値を全て入力してください。
「選定件数」がなるべく多く表示されるように「簡易動作寸法図」や「ガススプリング長さ計算結果」を参照し値を変更してください。
「選定件数」が0件の場合は、その下のコメントを参考に値を調整してください。

ガススプリング長さ計算結果

GS長さ（全閉時） 0mm
GS長さ（全開時） 0mm
GS長さ（最大時） 0mm
製品最大長：833mm
GS長さ（最小時） 451mm
製品最小長：131mm
ストローク（最大） 18mm
製品最大ストローク：356.5mm

選定件数：15件

以下の「選定結果を見る」から最適な機種を選択して下さい

扉の位置や寸法等を入力することで、最適なガススプリングを絞り込むことができます。
希望の選定結果にならない場合は入力値を変更し調整してください。簡易動作寸法図により実際の位置関係が確認できます。
選定対象は、取付角度フリータイプ（GSKF）のみとなります。

本プログラムご使用にあたっては下記を一読し同意願います。

  • 本プログラムの選定結果は、あくまで計算上のものですので実際の操作力や動きと異なる場合がございます。必ず実機や試験機などでご確認ください。
  • ガススプリングの選定を行う前に、「選定上、使用上の注意」を十分お読みになってください。
  • ガススプリングを扉などに使用した時、軸方向以外の力を加えないでください。 そのため通常、扉などには2本1組で使用してください。
  • 本プログラムは、ガススプリング取付本数2本、使用温度20℃の条件で選定しています。

関連製品
