RoHS対応

【廃番】プリズムブロックLW型

E-9630

  • 9630.jpg

  • 9630.jpg

仕様/価格

オーダーNo. No. 全長 全巾 全高 質量kg 価格 在庫設定 在庫情報 製品BOX CAD
DXF STEP
904567 630-01 200 36 16 0.8 6,100 廃番 お問合わせ 追加 DL DL
904568 630-02 200 50 25 1.8 6,700 廃番 お問合わせ 追加 DL DL
904569 630-03 200 63 32 2.8 7,700 廃番 お問合わせ 追加 DL DL
904570 630-04 300 100 40 8.1 13,000 廃番 お問合わせ 追加 DL DL
904571 630-05 300 125 56 13.8 18,100 廃番 お問合わせ 追加 DL DL
904572 630-06 300 160 80 24.3 26,500 廃番 お問合わせ 追加 DL DL

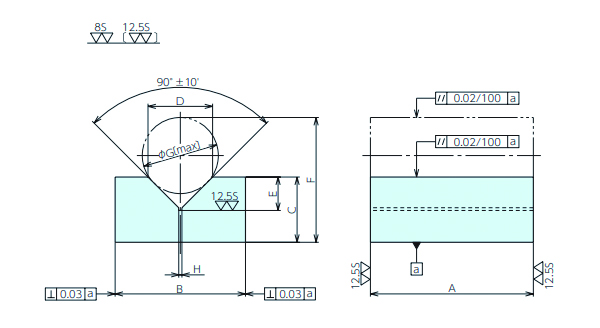

寸法図・サイズ表

寸法図・サイズ表

選択 オーダーNo. No. A B C D E F G H
904567 630-01 200 36 16 15.5 8.5 30 18 2
904568 630-02 200 50 25 21.9 11 43 24 2
904569 630-03 200 63 32 26 13.5 54 29 2.5
904570 630-04 300 100 40 31.7 17 70 38 2.5
904571 630-05 300 125 56 50 26 101 58 3
904572 630-06 300 160 80 79.3 41 149 90 4

材質・熱処理・表面処理

名称 材質 熱処理
【廃番】プリズムブロックLW型 FC250 焼鈍

使用例
