• ERON

RoHS対応

Vブロック

E-9110

仕様/価格(2個1組)

オーダー
サイズ スペーサー
厚み25mm
スペーサー
厚み60mm
スペーサー
厚み100mm
質量kg 価格 在庫設定 在庫情報 製品BOX CAD
DXF STEP
995977 B500 500 250 150 420 180 350 120 270 60 154 1,300,000 × お問合わせ 追加 DL DL
995978 B650 650 250 150 610 400 540 300 460 230 190 1,410,000 × お問合わせ 追加 DL DL

寸法図・サイズ表

選択 オーダー
A B C F G H I D(25mm) E(25mm) D(60mm) E(60mm) D(100mm) E(100mm)
995977 B500 500 250 150 370 70 220 30 420 180 350 120 270 60
995978 B650 650 250 150 500 70 350 30 610 400 540 300 460 230

材質・熱処理・表面処理

名称 材質 熱処理 表面処理
Vブロック 本体:FC250
スペーサー:S45C
本体:焼鈍
スペーサー:焼入
塗装(黒皮部)

特長

■丸物ワークの受けとして使用できます。
■検査・嵩上げブロック・けがき、組立にも使用できます。
■スペーサーの取替えでワーク径の変更ができます。
■Vブロックの摩耗をスペーサーで軽減します。
■ガイドブロックの取付ができるため、位置決め時間を短縮できます。

[付属品]
スペーサー(25㎜・60㎜・100㎜)…各4枚

構成図

使用例

円形/ブロックワークを傾斜面(V形状)で位置決めする製品です。
6面が仕上げてあり平面受けによる嵩上げブロックとしてもご使用いただけます。

使用方法

V溝にワークをセットしご使用ください。

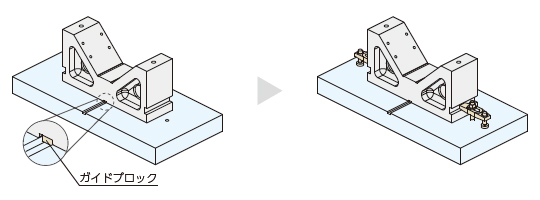

取付方法

ガイドブロック、クランプを使用する場合
機械テーブルやジグプレートのキー溝にガイドブロックを取り付けたVブロックを設置してください。
クランプバー、ハイトシリンダー等でクランプしてください。 ガイドブロック、クランプバー等は別売りです。





注意事項

・ワークや、機械との干渉に注意した上で取り付けてください。

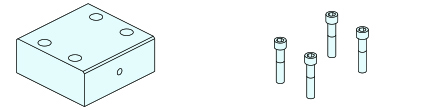

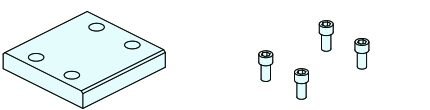

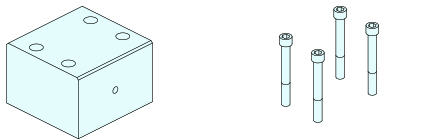

付属

スペーサー

ソケットスクリュー

厚み:25mm M12x25
厚み:60mm M12x60
厚み:100mm M12x100

メンテナンス方法

・使用前後に切粉が付着していないかの確認と使用後に切粉の除去を行ってください。



修理対応

・当該製品の修理対応は行っておりません。異常がみられる場合は新しいものと交換をしてください。
