VブロックA型

E-9140

  • VブロックA型 PIC1

  • VブロックA型 PIC1

仕様/価格　（２個価格）

No.が決まったら、在庫情報・CADデータ・製品BOXから詳細確認や問い合わせに進めます。
タイプ オ-ダ-No. No. 全長 全高 全巾 質量kg 価格 在庫設定 在庫情報 製品BOX CAD
DXF STEP
機械仕上 901185 VA-A50 50 24 19 0.3 10,900 在庫 在庫〇 追加 DL DL
機械仕上 901186 VA-A75 75 35 24 0.7 10,900 在庫 在庫〇 追加 DL DL
機械仕上 901187 VA-A100 100 52 33 2.2 10,900 在庫 在庫〇 追加 DL DL
機械仕上 901188 VA-A125 125 69 44 4.8 14,700 在庫 在庫〇 追加 DL DL
機械仕上 901189 VA-A150 150 80 50 8 20,700 在庫 在庫〇 追加 DL DL
機械仕上 901190 VA-A175 175 90 61 11.7 44,300 在庫 在庫〇 追加 DL DL
機械仕上 901191 VA-A200 200 110 70 19.4 55,500 在庫 在庫〇 追加 DL DL
機械仕上 901192 VA-A250 250 130 104 41 124,000 在庫 在庫〇 追加 DL DL
機械仕上 901193 VA-A300 300 150 120 65 200,000 在庫 在庫〇 追加 DL DL
研削仕上 902522 VA-AV50 50 24 19 0.3 18,500 在庫 在庫〇 追加 DL DL
研削仕上 900188 VA-AV75 75 35 24 0.7 21,000 在庫 在庫〇 追加 DL DL
研削仕上 900189 VA-AV100 100 52 33 2.2 25,500 在庫 在庫△ 追加 DL DL
研削仕上 900190 VA-AV125 125 69 44 4.8 38,100 在庫 在庫〇 追加 DL DL
研削仕上 900192 VA-AV150 150 80 50 8 45,900 在庫 在庫〇 追加 DL DL
研削仕上 902525 VA-AV175 175 90 61 11.7 109,000 在庫 在庫△ 追加 DL DL
研削仕上 900193 VA-AV200 200 110 70 19.4 123,000 在庫 お問合わせ 追加 DL DL
研削仕上 902526 VA-AV250 250 130 104 41 185,000 在庫 お問合わせ 追加 DL DL
研削仕上 900194 VA-AV300 300 150 120 65 230,000 在庫 お問合わせ 追加 DL DL
摺合仕上 901195 VA-AA50 50 24 19 0.3 19,600 × お問合わせ 追加 DL DL
摺合仕上 901196 VA-AA75 75 35 24 0.7 26,500 × お問合わせ 追加 DL DL
摺合仕上 901197 VA-AA100 100 52 33 2.2 33,300 × お問合わせ 追加 DL DL
摺合仕上 901198 VA-AA125 125 69 44 4.8 48,100 × お問合わせ 追加 DL DL
摺合仕上 901199 VA-AA150 150 80 50 8 59,500 × お問合わせ 追加 DL DL
摺合仕上 901200 VA-AA175 175 90 61 11.7 119,000 × お問合わせ 追加 DL DL
摺合仕上 901201 VA-AA200 200 110 70 19.4 159,000 × お問合わせ 追加 DL DL
摺合仕上 901202 VA-AA250 250 130 104 41 262,000 × お問合わせ 追加 DL DL
摺合仕上 901203 VA-AA300 300 150 120 65 320,000 × 在庫△ 追加 DL DL

寸法図・サイズ表

サイズ表の「選択」にチェックを入れると、選択したNo.に対応した寸法図を確認できます。
選択 オ-ダ-No. No. A B C D E F G H I J K L M
901185 VA-A50 50 24 19 32 6 24 17 13 12.5 25 2.5 2.5 0.05/100
901186 VA-A75 75 35 24 50 9 37 24 16 18.5 38 4 4 0.05/100
901187 VA-A100 100 52 33 67 9 50 30 20 25 51 4 4 0.05/100
901188 VA-A125 125 69 44 85 11 63 37 26 31 63 5 5 0.05/100
901189 VA-A150 150 80 50 101 11 75 45 30 37 76 5 5 0.05/100
901190 VA-A175 175 90 61 117 13 87 50 35 43.5 88 6 6 0.05/100
901191 VA-A200 200 110 70 135 13 100 60 40 50 100 6 6 0.05/100
901192 VA-A250 250 130 104 168 17 125 75 50 62.5 125 8 8 0.05/100
901193 VA-A300 300 150 120 202 21 150 90 60 75 150 8 8 0.05/100
902522 VA-AV50 50 24 19 32 6 24 17 13 12.5 25 2.5 2.5 0.03/100
900188 VA-AV75 75 35 24 50 9 37 24 16 18.5 38 4 4 0.03/100
900189 VA-AV100 100 52 33 67 9 50 30 20 25 51 4 4 0.03/100
900190 VA-AV125 125 69 44 85 11 63 37 26 31 63 5 5 0.03/100
900192 VA-AV150 150 80 50 101 11 75 45 30 37 76 5 5 0.03/100
902525 VA-AV175 175 90 61 117 13 87 50 35 43.5 88 6 6 0.03/100
900193 VA-AV200 200 110 70 135 13 100 60 40 50 100 6 6 0.03/100
902526 VA-AV250 250 130 104 168 17 125 75 50 62.5 125 8 8 0.03/100
900194 VA-AV300 300 150 120 202 21 150 90 60 75 150 8 8 0.03/100
901195 VA-AA50 50 24 19 32 6 24 17 13 12.5 25 2.5 2.5 0.02/100
901196 VA-AA75 75 35 24 50 9 37 24 16 18.5 38 4 4 0.02/100
901197 VA-AA100 100 52 33 67 9 50 30 20 25 51 4 4 0.02/100
901198 VA-AA125 125 69 44 85 11 63 37 26 31 63 5 5 0.02/100
901199 VA-AA150 150 80 50 101 11 75 45 30 37 76 5 5 0.02/100
901200 VA-AA175 175 90 61 117 13 87 50 35 43.5 88 6 6 0.02/100
901201 VA-AA200 200 110 70 135 13 100 60 40 50 100 6 6 0.02/100
901202 VA-AA250 250 130 104 168 17 125 75 50 62.5 125 8 8 0.02/100
901203 VA-AA300 300 150 120 202 21 150 90 60 75 150 8 8 0.02/100

材質・熱処理・表面処理

名称 材質 熱処理
VブロックA型 FC250 焼鈍

特長

■丸物ワークの受けとして使用できます。
■検査・嵩上げブロック・けがき等にも使用できます。
■2個の基準面a、cに対するV溝のペア差はMC0.05、GS・FS0.03です。

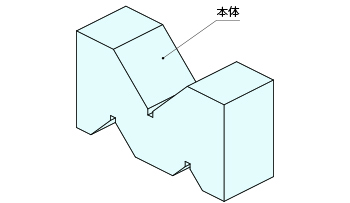

構成図

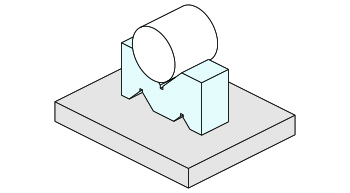

使用例

円形/ブロックワークを傾斜面（V形状）で位置決めする製品です。
６面が仕上げてあり平面受けによる嵩上げブロックとしてもご使用いただけます。



使用方法

V溝にワークをセットしご使用ください。

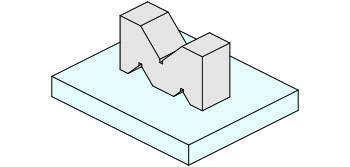

取付方法

機械テーブルやジグプレートにVブロックA型を設置してください。





■注意事項

・ワークや、機械との干渉に注意した上で取り付けてください。

修理対応

当該製品の修理対応は行っておりません。異常がみられる場合は新しいものと交換をしてください。

メンテナンス方法

使用前後に切粉が付着していないかの確認と使用後に切粉の除去を行ってください。
