プリズムブロックS型

E-9623

  • プリズムブロックS型 PIC1

  • プリズムブロックS型 PIC1

仕様/価格

No.が決まったら、在庫情報・CADデータ・製品BOXから詳細確認や問い合わせに進めます。
オーダーNo. No. 全長 全巾 全高 質量kg 価格 在庫設定 在庫情報 製品BOX CAD
DXF STEP
904561 623-01 200 25 16 0.6 14,900 在庫 在庫〇 追加 DL DL
904562 623-02 200 36 20 1 15,500 在庫 在庫〇 追加 DL DL
904563 623-03 200 40 25 1.2 17,100 在庫 在庫△ 追加 DL DL
904564 623-04 300 50 36 3.3 20,500 在庫 入荷予定 追加 DL DL
904565 623-05 300 70 50 6.3 29,800 在庫 入荷予定 追加 DL DL
904566 623-06 300 100 70 10.4 40,400 在庫 在庫△ 追加 DL DL

寸法図・サイズ表

サイズ表の「選択」にチェックを入れると、選択したNo.に対応した寸法図を確認できます。
選択 オーダーNo. No. A B C D E F G H
904561 623-01 200 25 16 15 8.5 30 18 3
904562 623-02 200 36 20 20 11 39 24 3
904563 623-03 200 40 25 25 13.5 48 29 3
904564 623-04 300 50 36 32 17 66 38 3
904565 623-05 300 70 50 50 26 95 58 3
904566 623-06 300 100 70 80 41 139 90 3

材質・熱処理・表面処理

名称 材質 熱処理
プリズムブロックS型 FC250 焼鈍

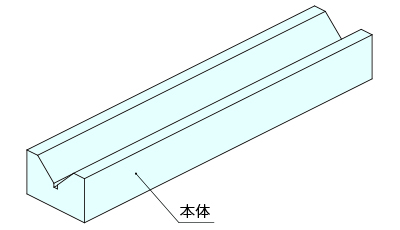

構成図

使用例

円形/ブロックワークを傾斜面（V形状）で位置決めする製品です。

使用方法

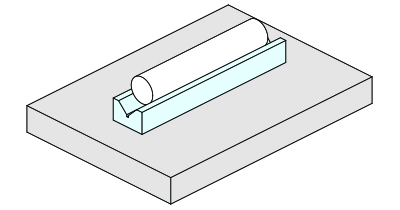

V溝にワークをセットしご使用下さい。

取付方法

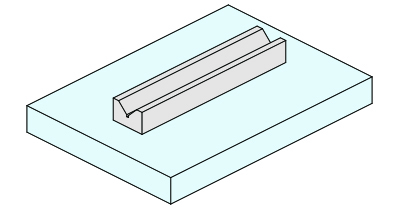

機械テーブルやジグプレートにプリズムブロックS型を設置してください。





■注意事項

ワークや、機械との干渉に注意した上で取り付けてください。

修理対応

当該製品の修理対応は行っておりません。異常がみられる場合は新しいものと交換をしてください。

メンテナンス方法

使用前後に切粉が付着していないかの確認と使用後に切粉の除去を行ってください。
