VブロックB型

E-9110

  • VブロックB型 PIC1

  • VブロックB型 PIC1

仕様/価格　（2個価格）

No.が決まったら、在庫情報・CADデータ・製品BOXから詳細確認や問い合わせに進めます。
タイプ オ-ダ-No. No. 全長 全高 全巾 質量kg 価格 在庫設定 在庫情報 製品BOX CAD
DXF STEP
機械仕上 901205 VA-B50 51 32 24 0.4 5,550 在庫 在庫〇 追加 DL DL
機械仕上 901206 VA-B75 76 60 32 1.5 6,450 在庫 在庫〇 追加 DL DL
機械仕上 901207 VA-B100 102 67 41 2.5 8,500 在庫 在庫〇 追加 DL DL
機械仕上 901208 VA-B125 127 79 51 3.4 12,800 在庫 在庫〇 追加 DL DL
機械仕上 901209 VA-B150 152 89 63 8.1 17,800 在庫 在庫〇 追加 DL DL
機械仕上 901210 VA-B175 178 114 76 12.8 38,900 在庫 在庫〇 追加 DL DL
機械仕上 901211 VA-B200 203 140 102 22.2 48,500 在庫 お問合わせ 追加 DL DL
機械仕上 901212 VA-B250 254 165 127 32.7 99,500 在庫 在庫〇 追加 DL DL
機械仕上 901213 VA-B300 300 205 150 60 177,000 在庫 在庫〇 追加 DL DL
研削仕上 902527 VA-BK50 51 32 24 0.4 15,800 在庫 在庫△ 追加 DL DL
研削仕上 900005 VA-BK75 76 60 32 1.5 15,800 在庫 在庫〇 追加 DL DL
研削仕上 900006 VA-BK100 102 67 41 2.5 18,900 在庫 在庫〇 追加 DL DL
研削仕上 900007 VA-BK125 127 79 51 3.4 21,800 在庫 在庫〇 追加 DL DL
研削仕上 900008 VA-BK150 152 89 63 8.1 35,100 在庫 在庫〇 追加 DL DL
研削仕上 902528 VA-BK175 178 114 76 12.8 79,000 在庫 在庫△ 追加 DL DL
研削仕上 900009 VA-BK200 203 140 102 22.2 88,000 在庫 お問合わせ 追加 DL DL
研削仕上 902529 VA-BK250 254 165 127 32.7 176,000 在庫 お問合わせ 追加 DL DL
研削仕上 900010 VA-BK300 300 205 150 60 234,000 在庫 お問合わせ 追加 DL DL
摺合仕上 901215 VA-BA50 51 32 24 0.4 17,000 × お問合わせ 追加 DL DL
摺合仕上 901216 VA-BA75 76 60 32 1.5 22,900 × お問合わせ 追加 DL DL
摺合仕上 901217 VA-BA100 102 67 41 2.5 29,100 × お問合わせ 追加 DL DL
摺合仕上 901218 VA-BA125 127 79 51 3.4 41,800 × お問合わせ 追加 DL DL
摺合仕上 901219 VA-BA150 152 89 63 8.1 52,000 × 在庫△ 追加 DL DL
摺合仕上 901220 VA-BA175 178 114 76 12.8 104,000 × お問合わせ 追加 DL DL
摺合仕上 901221 VA-BA200 203 140 102 22.2 139,000 × お問合わせ 追加 DL DL
摺合仕上 901222 VA-BA250 254 165 127 32.7 227,000 × お問合わせ 追加 DL DL
摺合仕上 901223 VA-BA300 300 205 150 60 280,000 × お問合わせ 追加 DL DL

寸法図・サイズ表

サイズ表の「選択」にチェックを入れると、選択したNo.に対応した寸法図を確認できます。
選択 オ-ダ-No. No. A B C D E F G H I
901205 VA-B50 51 32 24 34 9 25 7 4 0.05/100
901206 VA-B75 76 60 32 61 9 45 7 4 0.05/100
901207 VA-B100 102 67 41 74 11 55 10 5 0.05/100
901208 VA-B125 127 79 51 81 11 60 11 5 0.05/100
901209 VA-B150 152 89 63 108 11 80 13 5 0.05/100
901210 VA-B175 178 114 76 124 13 92 14 6 0.05/100
901211 VA-B200 203 140 102 153 13 114 15 6 0.05/100
901212 VA-B250 254 165 127 173 21 128 16 10 0.05/100
901213 VA-B300 300 205 150 175 21 130 20 10 0.05/100
902527 VA-BK50 51 32 24 34 9 25 7 4 0.03/100
900005 VA-BK75 76 60 32 61 9 45 7 4 0.03/100
900006 VA-BK100 102 67 41 74 11 55 10 5 0.03/100
900007 VA-BK125 127 79 51 81 11 60 11 5 0.03/100
900008 VA-BK150 152 89 63 108 11 80 13 5 0.03/100
902528 VA-BK175 178 114 76 124 13 92 14 6 0.03/100
900009 VA-BK200 203 140 102 153 13 114 15 6 0.03/100
902529 VA-BK250 254 165 127 173 21 128 16 10 0.03/100
900010 VA-BK300 300 205 150 175 21 130 20 10 0.03/100
901215 VA-BA50 51 32 24 34 9 25 7 4 0.01/100
901216 VA-BA75 76 60 32 61 9 45 7 4 0.01/100
901217 VA-BA100 102 67 41 74 11 55 10 5 0.01/100
901218 VA-BA125 127 79 51 81 11 60 11 5 0.01/100
901219 VA-BA150 152 89 63 108 11 80 13 5 0.01/100
901220 VA-BA175 178 114 76 124 13 92 14 6 0.01/100
901221 VA-BA200 203 140 102 153 13 114 15 6 0.01/100
901222 VA-BA250 254 165 127 173 21 128 16 10 0.01/100
901223 VA-BA300 300 205 150 175 21 130 20 10 0.01/100

材質・熱処理・表面処理

名称 材質 熱処理
VブロックB型 FC250 焼鈍

特長

■丸物ワークの受けとして使用できます。
■検査・嵩上げブロック・けがき等にも使用できます。
■2個の基準面a、cに対するV溝のペア差はMC0.05、GS・FS0.03です。

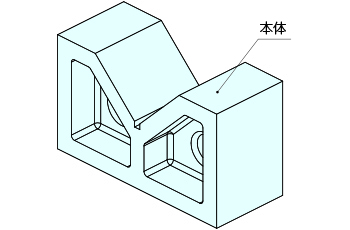

構成図

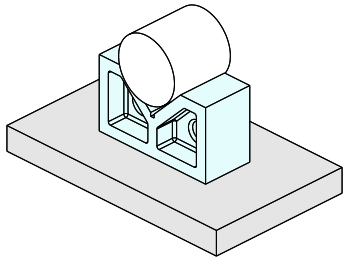

使用例

円形/ブロックワークを傾斜面（V形状）で位置決めする製品です。
６面が仕上げてあり平面受けによる嵩上げブロックとしてもご使用いただけます。



使用方法

V溝にワークをセットしご使用ください。

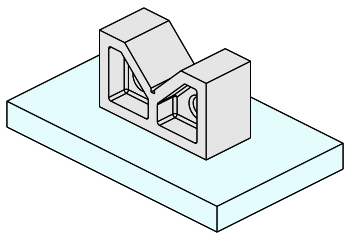

取付方法

機械テーブルやジグプレートにVブロックB型を設置してください。







■注意事項

ワークや、機械との干渉に注意した上で取り付けてください。

修理対応

当該製品の修理対応は行っておりません。異常がみられる場合は新しいものと交換をしてください。

メンテナンス方法

使用前後に切粉が付着していないかの確認と使用後に切粉の除去を行ってください。
