RoHS対応

【廃番】U型クランプ

E-9422

仕様/価格(1個価格)

オーダーNo. No. 適合ボルト 全長 全巾 厚み 質量kg 価格 在庫設定 在庫情報 製品BOX CAD
DXF STEP
903455 UC14M100 M12,M14 100 38 22 0.6 2,310 廃番 お問合わせ 追加 DL DL
903456 UC14M125 M12,M14 125 38 30 0.75 2,560 廃番 お問合わせ 追加 DL DL
903458 UC18M150 M16,M18 150 50 30 1.2 2,940 廃番 お問合わせ 追加 DL DL
903459 UC22M200 M20,M22 200 60 36 2.2 4,000 廃番 お問合わせ 追加 DL DL
903460 UC26M250 M24,M26 250 77 48 4.6 6,800 廃番 お問合わせ 追加 DL DL

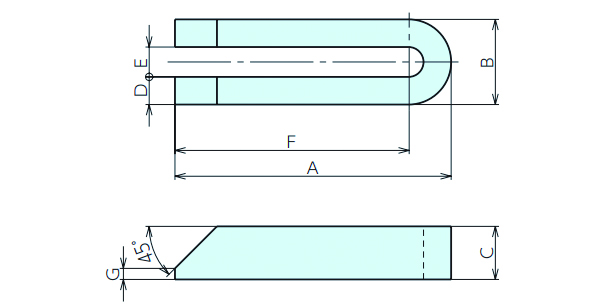

寸法図・サイズ表

選択 オーダーNo. No. A B C D E F G
903455 UC14M100 100 38 22 12 14 81 8
903456 UC14M125 125 38 30 12 14 106 10
903458 UC18M150 150 50 30 16 18 125 10
903459 UC22M200 200 60 36 19 22 170 10
903460 UC26M250 250 77 48 25 27 212 10

材質・熱処理・表面処理

名称 材質 表面処理
【廃番】U型クランプ S45C 黒染め

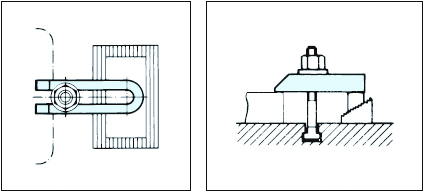

使用例
