ピンエンドU型クランプ

E-9449

  • ピンエンドU型クランプ PIC1

  • ピンエンドU型クランプ PIC1

仕様/価格（1個価格）

No.が決まったら、在庫情報・CADデータ・製品BOXから詳細確認や問い合わせに進めます。
オーダーNo. No. 最大適合ボルト径 全長 全巾 全高 質量kg 価格 在庫設定 在庫情報 製品BOX CAD
DXF STEP
915982 UE08M100 M8 100 30 15 0.22 13,000 在庫 在庫〇 追加 DL
915983 UE10M125 M10 125 30 20 0.35 15,100 在庫 在庫〇 追加 DL
915984 UE14M160 M14 160 40 25 0.75 14,800 在庫 在庫△ 追加 DL
915985 UE14M200 M14 200 40 25 0.95 14,700 在庫 在庫〇 追加 DL
915986 UE18M200 M18 200 50 30 1.4 22,500 在庫 在庫〇 追加 DL
915987 UE18M250 M18 250 50 30 1.75 23,200 在庫 在庫〇 追加 DL
915988 UE22M250 M22 250 60 40 2.7 42,700 在庫 在庫〇 追加 DL
915989 UE22M315 M22 315 60 40 3.4 43,500 在庫 在庫〇 追加 DL
995983 UE30M315 M30 315 80 50 5.7 52,000 在庫 在庫〇 追加
995984 UE30M400 M30 400 80 50 7 70,000 在庫 在庫〇 追加

寸法図・サイズ表

サイズ表の「選択」にチェックを入れると、選択したNo.に対応した寸法図を確認できます。
選択 オーダーNo. No. A B C D E F G
915982 UE08M100 9 100 15 30 12 34.5 18
915983 UE10M125 11 125 20 30 16 41.5 24
915984 UE14M160 14 160 25 40 20 52 30
915985 UE14M200 14 200 25 40 20 52 30
915986 UE18M200 18 200 30 50 24 64 36
915987 UE18M250 18 250 30 50 24 64 36
915988 UE22M250 22 250 40 60 30 76 45
915989 UE22M315 22 315 40 60 30 76 45
995983 UE30M315 33 315 50 80 45 101.5 56
995984 UE30M400 33 400 50 80 45 101.5 56

材質・熱処理・表面処理

名称 材質 表面処理
ピンエンドU型クランプ S45C 焼付塗装

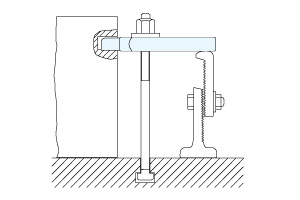

使用例
