RoHS対応

フォーク型クランプ

E-9450

  • フォーク型クランプ PIC1

  • フォーク型クランプ PIC1

仕様/価格（1個価格）

No.が決まったら、在庫情報・CADデータ・製品BOXから詳細確認や問い合わせに進めます。
オーダーNo. No. 最大適合ボルト径 全長 全巾 全高 質量kg 価格 在庫設定 在庫情報 製品BOX CAD
DXF STEP
915990 UH08M100 M8 100 30 15 0.24 9,950 在庫 在庫〇 追加 DL
915991 UH10M125 M10 125 30 20 0.38 12,600 在庫 在庫〇 追加 DL
915992 UH14M160 M14 160 40 25 0.8 10,000 在庫 在庫△ 追加 DL
915993 UH14M200 M14 200 40 25 1 11,300 在庫 在庫〇 追加 DL
915994 UH18M200 M18 200 50 30 1.5 13,400 在庫 在庫〇 追加 DL
915995 UH18M250 M18 250 50 30 1.85 16,800 在庫 在庫〇 追加 DL
915996 UH22M250 M22 250 60 40 2.9 24,500 在庫 在庫〇 追加 DL
915997 UH22M315 M22 315 60 40 3.6 30,300 在庫 在庫〇 追加 DL
995981 UH30M315 M30 315 80 50 6 51,000 在庫 在庫〇 追加
995982 UH30M400 M30 400 80 50 7.3 58,500 在庫 在庫△ 追加

寸法図・サイズ表

サイズ表の「選択」にチェックを入れると、選択したNo.に対応した寸法図を確認できます。
選択 オーダーNo. No. A B C D E F G H
915990 UH08M100 9 100 15 30 16 36.5 18 3.7
915991 UH10M125 11 125 20 30 20 43.5 24 5
915992 UH14M160 14 160 25 40 24 54 30 6.2
915993 UH14M200 14 200 25 40 24 54 30 6.2
915994 UH18M200 18 200 30 50 28 66 36 7.5
915995 UH18M250 18 250 30 50 28 66 36 7.5
915996 UH22M250 22 250 40 60 35 79 45 10
915997 UH22M315 22 315 40 60 35 79 45 10
995981 UH30M315 33 315 50 80 50 104.5 56 12.5
995982 UH30M400 33 400 50 80 50 104.5 56 12.5

材質・熱処理・表面処理

名称 材質 表面処理
フォーク型クランプ S45C 焼付塗装

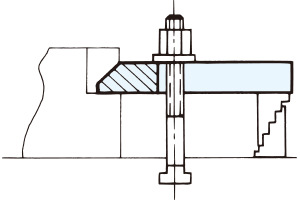

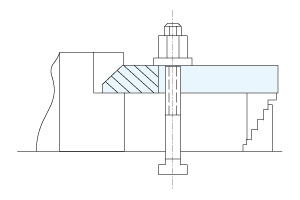

使用例
