ねじ穴付Uクランプ

E-9407

仕様/価格(1個価格)

オーダーNo. No. 最大適合ボルト径 全長 全巾 全高 質量kg 価格 在庫設定 在庫情報 製品BOX CAD
DXF STEP
901115 UCM0101 M14 100 38 19 0.39 3,650 在庫 在庫〇 追加 DL DL
902698 UCM0102 M14 150 38 19 0.62 4,390 在庫 在庫〇 追加 DL DL
902699 UCM0201 M16 100 50 25 0.64 5,450 在庫 在庫〇 追加 DL DL
902700 UCM0202 M16 150 50 25 0.98 6,000 在庫 在庫〇 追加 DL DL
902701 UCM0301 M18 150 50 30 1.05 7,450 在庫 在庫〇 追加 DL DL
902702 UCM0302 M18 200 50 30 1.45 9,850 在庫 在庫〇 追加 DL DL

寸法図・サイズ表

選択 オーダーNo. No. A B C D E F G H(並目)
901115 UCM0101 100 38 19 13 64 16 16 M14x2
902698 UCM0102 150 38 19 13 89 16 16 M14x2
902699 UCM0201 100 50 25 18 58 19 18 M16x2
902700 UCM0202 150 50 25 18 89 19 18 M16x2
902701 UCM0301 150 50 30 20 89 20 20 M18x2.5
902702 UCM0302 200 50 30 20 127 20 20 M18x2.5

材質・熱処理・表面処理

名称 材質 熱処理 表面処理
ねじ穴付Uクランプ S45C 焼入HRC30±5 黒染め

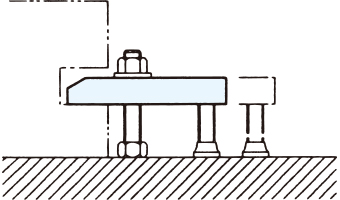

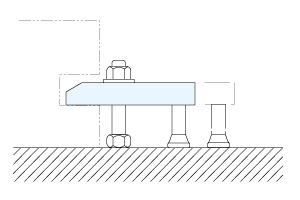

使用例
