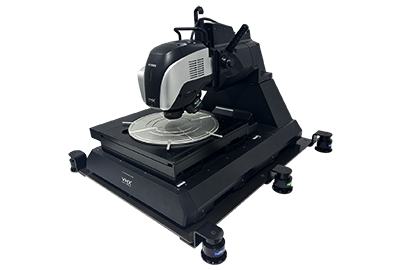

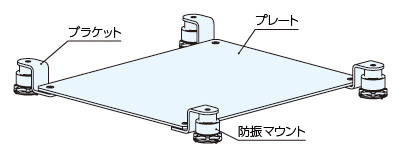

本製品は、測定機器を設置して外部からの振動伝達を減衰する懸垂型の除振台です。

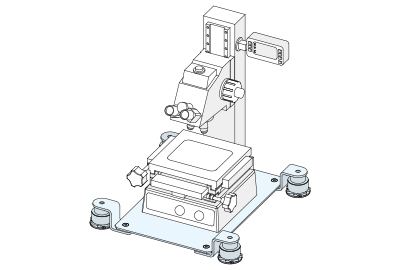

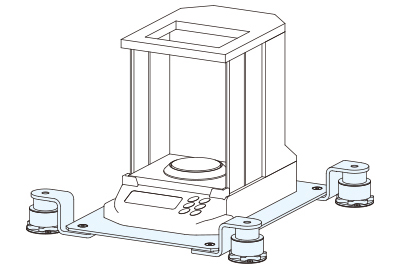

光学顕微鏡や電子てんびん、マイクロスコープ、粘度計等の振動を嫌う精密検査機器に最適です。

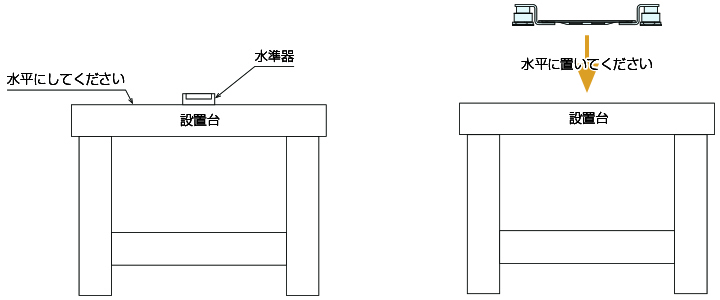

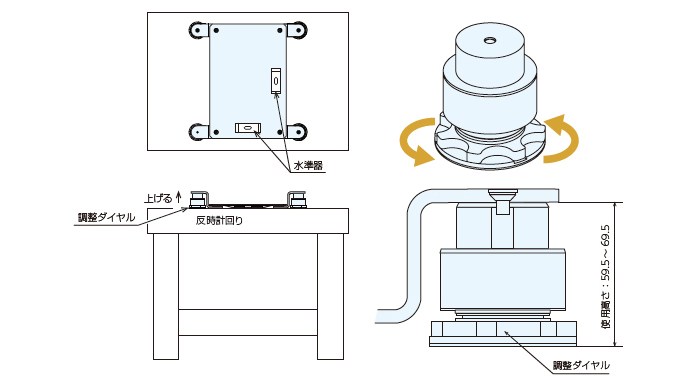

1.設置台の水平出しと低床除振台の設置

水準器を使用し設置台の水平出しを行い、ゆっくり低床除振台を水平においてください。
低床除振台の高さ調整ストロークは5mmです。調整ストローク以上に差がでないように調整してください。
 ※除振台を設置する台は、剛性、強度があるものをご使用ください。

2．低床除振台の水平出し

低床除振台のプレートの上に水準器を設置し、高さが低い所のマウントの調整ダイヤルを反時計回りに回して上げてください。
高さ調整ストロ－クは5mmあります。

※VLS6080、VLS70100使用時の水平レベル調整

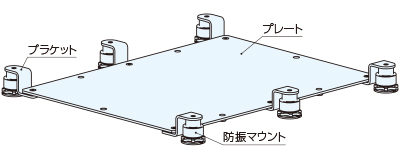

VLS6080およびVLS70100には、防振マウントが6個取り付けられています。

水平レベルを調整する際は、まず4隅の防振マウントを調整し、その後、中央の2つの防振マウントを調整してください。

3．装置の設置

装置の重心位置と低床除振台のプレート中心位置を合わせて搭載してください。

4．装置の水平出しと防振マウントの隙間の確認

装置の水平がでていない場合、防振マウントの調整ダイヤルを回し、装置の高さを調整してください。（上記３手順参照）
防振マウントの沈み込み状態によって除振機能が発揮されているかどうかを確認することができます。
偏荷重によりマウントの一部だけ下の表の「除振機能が発揮されていない状態」になっている場合は別途ご相談ください。
マウントの変更で対応できる場合があります。

マウントの 状態	正常な状態	除振機能が発揮されていない状態
	除振機能が正常に発揮されている 状態。	積載不足により除振機能が発揮されていない状態。		積載オーバーにより除振機能が 発揮されていない状態

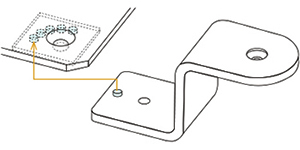

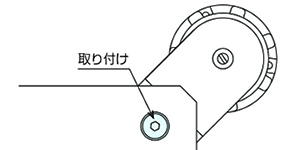

■防振マウント位置変更手順

本製品は０°から９０°まで22.5°刻みで５段階にマウント位置が調整できる機構となっています。
出荷時は一律０°の位置で出荷しておりますので、設置状況に応じて調整をお願いします。

■振動が取れない場合の対処法

振動が取れない場合は以下の方法を試してください。試した結果、振動が取れない場合は弊社へお問い合わせください。

■確認方法

	▶		▶	除振台を床などに置いて振動が取れるか確 認してください。振動が取れる場合は、設 置台の剛性が不足している可能性があるた め剛性のある設置台へ変更してください。

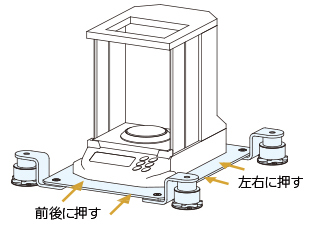

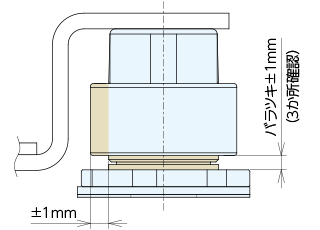

装置を前後左右に押し（目安：装置荷重の 3％程度の力）、マウント部の可動範囲が ±1mm程度か確認してください。		マウント単体の水平ばらつきが1mm以下で あるか確認してください。ばらつきがある 場合は、マウント設置面を水平にしてくだ さい。

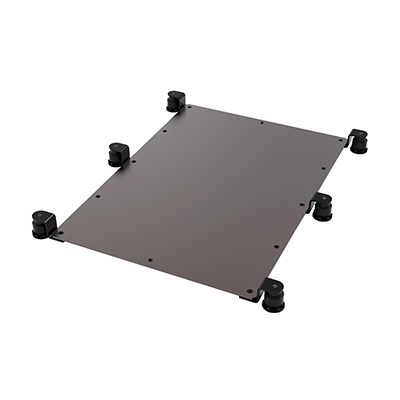

■VLS6080、70100（防振マウント6つ）の移動について

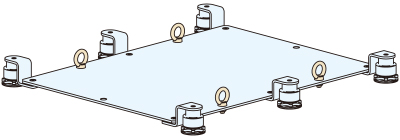

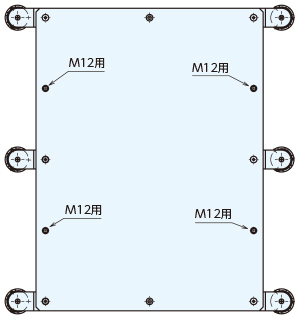

VLS6080、70100のプレートには設置や移動用に使用できるM12のタップ穴があいています。

アイボルト（別売り）等を取り付けてプレートを移動をさせることが可能です。

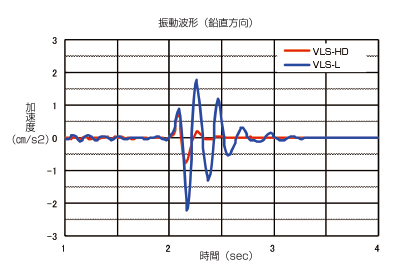

■揺れに対する収束時間

高減衰タイプは、標準タイプと比較し、収束時間が50％低減しています。
各特性は以下の表とグラフをご確認ください。
※以下の特性は参考数値です。与えられる振動の大きさによって変動があります。

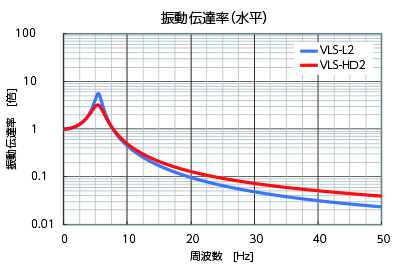

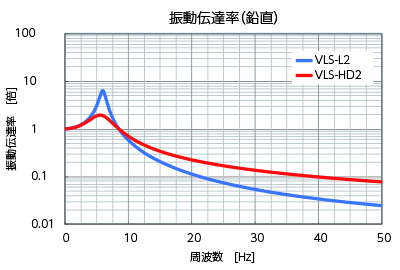

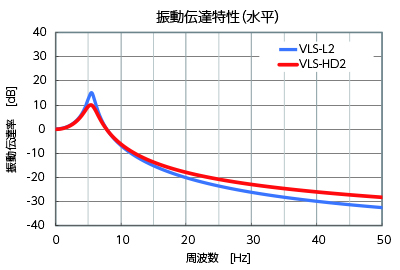

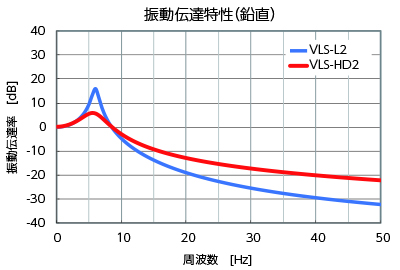

■減衰特性

各特性は次の表とグラフをご確認ください。

■注意事項

除振台を移動する場合は、搭載した装置をおろし、除振台を持ち上げて移動してください。
横方向に押して移動させてないでください。マウントケースが接触し振動が減衰しない場合があります。

「偏荷重に対応した除振台がほしい」「自社の装置に合う除振台を設計してほしい」などのご要望に1台から特注対応で承ります。

以下の条件、必要事項をご確認の上、お問い合わせください。

【条件】

・プレートサイズ：～1,000X700

・搭載重量：150kg程度（搭載重量＝装置重量＋測定物・ワーク重量）

【必要事項】

・搭載重量

・重心位置

※上記内容を受領後、2週間程度で最適なマウントを配置した特注除振台のレイアウトと見積もりを送らせていただきます。

本製品の修理対応は行っておりません。異常などが見られる場合は、交換をお願いいたします。

除振台の選定には、許容荷重、タイプ、サイズ、特性から選定します。

■サイズの選定

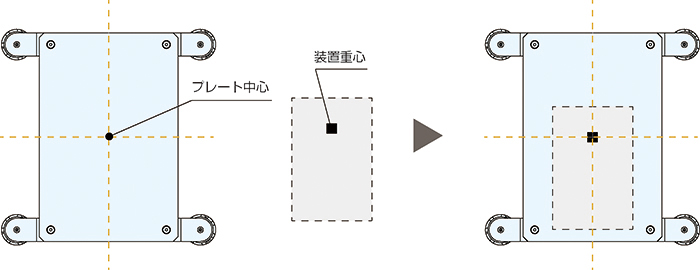

除振台は装置の外寸、重心位置に合わせてプレートのサイズを選定します。
装置の重心位置がプレートの中心位置に重なり、装置がプレートから飛び出さないサイズを確認して選定してください。

配置イメージ

■許容荷重の選定

除振台には許容荷重が設定されています。搭載する装置と測定対象物の重量を合算し、許容荷重範囲内でご使用ください。
許容荷重の範囲では、最大値に近いほど減衰特性が高まります。
型式によって許容荷重が重複する場合は、最大値に近い型式を選定してください。

例）装置・測定対象物の重量：10㎏の場合

■標準タイプと高減衰タイプの違い

除振台には「標準タイプ」と「高減衰タイプ」があり、それぞれで性能や効果が異なります。
使用環境に合わせて選定してください。

L2（標準タイプ）の特長、使用環境

振動に対する減衰性能が高く、装置の測定精度を高める必要がある場合に使用します。
高減衰タイプと比較し、振動に対する減衰性能は優れています。

HD2（高減衰タイプ）の特長、使用環境

揺れが発生した場合の揺動防止効果が高く、ステージの移動や操作が頻繁にあり揺れを早く抑えたい場合に使用します。
標準タイプと比較し、揺れが発生した場合の収束時間は優れています。

■低床除振台は設置性や特性を向上しています（2023.6～）

2023.6より、一部製品の仕様を変更し、設置性と振動の収束特性を向上しています。
変更点は以下の表にてご確認ください。

新旧販売時期		旧型（廃番品）～2023.6	新型（現行品）2023.6～
揺れの収束 特性	収束時間	約3秒で振動停止	約1.5秒で振動停止
対象タイプ		Ｌタイプ（№末尾Ｌ）	Ｌタイプ（№末尾Ｌ2）
防振マウント 取付位置	取付角度	0°、90°の2方向のみ	22.5°刻みで5方向
対象タイプ		Ｌタイプ（№末尾Ｌ） HDタイプ（№末尾HD）	Ｌタイプ（№末尾Ｌ2） ​HDタイプ（№末尾HD2）
