RoHS対応

卓上エアー除振台

E-1134

仕様/価格

オーダー
奥行き 高さ 高さ
調整量
許容荷重 固有振動数
Hz
質量kg 価格 在庫設定 在庫情報 製品BOX CAD
N kgf DXF STEP
127491 VAS4148H 414 482 58.5 ±3 0~1170 0~120 2.5 15 245,700 × 入荷予定 追加 DL DL
127492 VAS4148E 414 482 58.5 ±3 0~1170 0~120 6 10 201,600 × 入荷予定 追加 DL DL

寸法図・サイズ表

選択 オーダー
127491 VAS4148H
127492 VAS4148E

材質・熱処理・表面処理

名称 材質 表面処理
卓上エアー除振台 ボディ:SPHC 塗装

特長

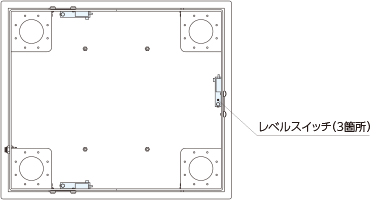

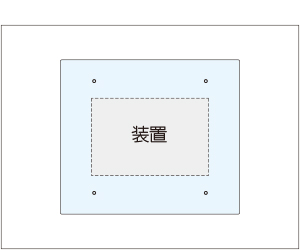

■自動レべリング機能が付いており、偏荷重に対応できる除振台です。
■対象となる振動にあわせて仕様をお選び頂けます。

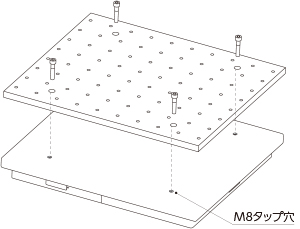

■測定ジグとの組合せもできます。

特性グラフ

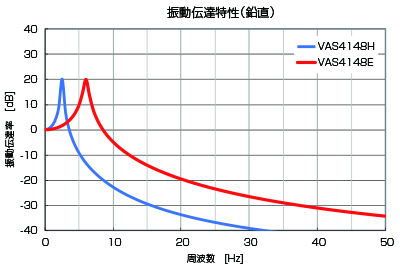

振動伝達特性(鉛直)

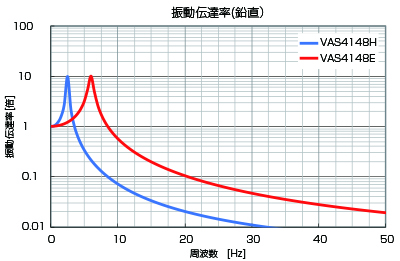

振動伝達率(鉛直)

振動伝達特性(水平)

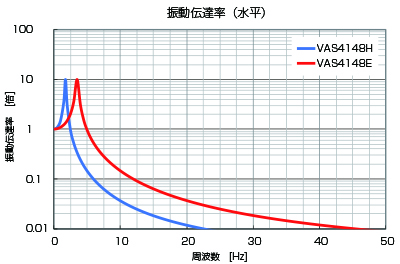

振動伝達率(水平)

選定ナビ

特性グラフの確認

使用環境に条件を入力していただくことで、特性グラフを確認することができます。

1.支持荷重(1点あたり)

除振・防振製品1個にかかる荷重を入力してください。

kg N

2.対象振動周波数

低減したい振動周波数(低い方)を入力してください。

Hz

3.振動伝達率

対象周波数の振動を何倍にするか選択してください。

選定件数:-

以下の「選定結果を見る」から最適な機種を選択して下さい
