RoHS対応

パッド式除振台

E-9272

  • パッド式除振台 PIC1

  • パッド式除振台 PIC1

仕様/価格

No.が決まったら、在庫情報・CADデータ・製品BOXから詳細確認や問い合わせに進めます。
オーダー№ № タイプ サイズ 厚み 許容荷重 固有振動数
Hz		 対象振動周波数
Hz		 質量kg 価格 在庫設定 在庫情報 製品BOX CAD
kgf N DXF STEP
167727 VPG2836-GSM030 標準 280 360 30 0-4 0-39.2 12.5 25～ 8.5 97,000 × お問合わせ 追加 DL DL
167728 VPG2836-GSM040 標準 280 360 30 2-10 19.6-98.0 12 24～ 8.5 97,000 × お問合わせ 追加 DL DL
167729 VPG2836-GSM050 標準 280 360 30 8-15.5 78.4-152 11.5 23～ 8.5 97,500 × お問合わせ 追加 DL DL
167730 VPG2836-GSM100 標準 280 360 30 13-36 127-353 12 24～ 8.5 97,500 × お問合わせ 追加 DL DL
167733 VPG3545-GSM040 標準 350 450 30 0-5 0-49 12 24～ 13.6 97,500 × お問合わせ 追加 DL DL
167734 VPG3545-GSM050 標準 350 450 30 3-10.5 29.4-103 11.5 23～ 13.6 97,500 × お問合わせ 追加 DL DL
167735 VPG3545-GSM100 標準 350 450 30 8-31 78.4-304 12 24～ 13.6 97,500 × お問合わせ 追加 DL DL
167738 VPG4045-GSM050 標準 400 450 30 0-9 0-88.2 11.5 23～ 15.1 97,500 × お問合わせ 追加 DL DL
167739 VPG4045-GSM100 標準 400 450 30 7-29 68.6-284 12 24～ 15.1 97,500 × お問合わせ 追加 DL DL
148752 VPG2836-GSP050 高減衰 280 360 30 0-10.5 0-103 30.5 61～ 8.5 90,500 × お問合わせ 追加 DL DL
167726 VPG2836-GSP150 高減衰 280 360 30 10.5-39.5 103-387 35 70～ 8.5 99,000 × お問合わせ 追加 DL DL
167731 VPG3545-GSP050 高減衰 350 450 30 0-5.5 0-53.9 30.5 61～ 13.6 98,500 × お問合わせ 追加 DL DL
167732 VPG3545-GSP150 高減衰 350 450 30 5.5-34.5 53.9-338 35 70～ 13.6 99,000 × お問合わせ 追加 DL DL
167736 VPG4045-GSP050 高減衰 400 450 30 0-4 0-39.2 30.5 61～ 15.1 98,500 × お問合わせ 追加 DL DL
167737 VPG4045-GSP150 高減衰 400 450 30 4-33 39.2-323 35 70～ 15.1 99,000 × お問合わせ 追加 DL DL

寸法図・サイズ表

サイズ表の「選択」にチェックを入れると、選択したNo.に対応した寸法図を確認できます。
選択 オーダー№ № A B C D
167727 VPG2836-GSM030 280 360 30 65.5-68
167728 VPG2836-GSM040 280 360 30 65.5-68
167729 VPG2836-GSM050 280 360 30 65.5-68
167730 VPG2836-GSM100 280 360 30 65.5-68
167733 VPG3545-GSM040 350 450 30 65.5-68
167734 VPG3545-GSM050 350 450 30 65.5-68
167735 VPG3545-GSM100 350 450 30 65.5-68
167738 VPG4045-GSM050 400 450 30 65.5-68
167739 VPG4045-GSM100 400 450 30 65.5-68
148752 VPG2836-GSP050 280 360 30 68
167726 VPG2836-GSP150 280 360 30 65.5-68
167731 VPG3545-GSP050 350 450 30 65.5-68
167732 VPG3545-GSP150 350 450 30 65.5-68
167736 VPG4045-GSP050 400 450 30 65.5-68
167737 VPG4045-GSP150 400 450 30 65.5-68

材質・熱処理・表面処理

名称 材質 表面処理
パッド式除振台 プレート：白御影石
[マウント部]
ケース：ABS樹脂
防振材：発泡ポリウレタン		 プレート：磨き仕上

特長

■測定結果を「より正確に」「より鮮明に」
防振マウントにより外乱振動を減衰。
外部からの伝達する振動による測定値のバラつきや画像のブレなどを防止できます。
また空気ばねやコイルスプリングのマウントと比べて剛性があるため、重心移動による傾きを最小限に抑え、測定結果を安定させます。

■測定時間の短縮が可能。
防振材の特性により装置が揺れにくいため、除振台上で操作を頻繫にされることが多い測定に最適です。

■レベル調整が容易
マウントにあるダイヤルを回すだけで簡単にレベル調整が可能。

■省スペースでの使用が可能
最小サイズ「360×280」と省スペースでの使用が可能です。

■高耐食性・高耐久性
プレート部に石を採用。耐食性・耐久性に優れ、長期でご使用いただけます。

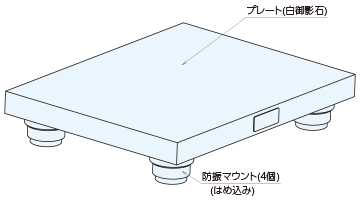

構成図

使用例

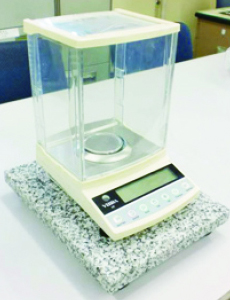

電子てんびんでの使用例

使用方法

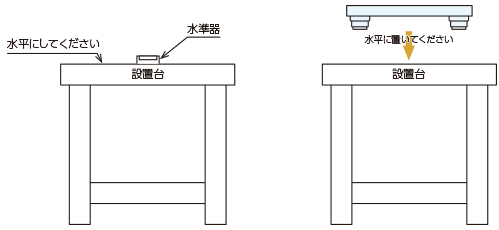

1.設置台の水平出しと除振台の設置

水準器を使用し設置台の水平出しを行い、ゆっくり除振台を水平においてください。
 ※除振台を設置する台は、剛性、強度があるものをご使用ください。

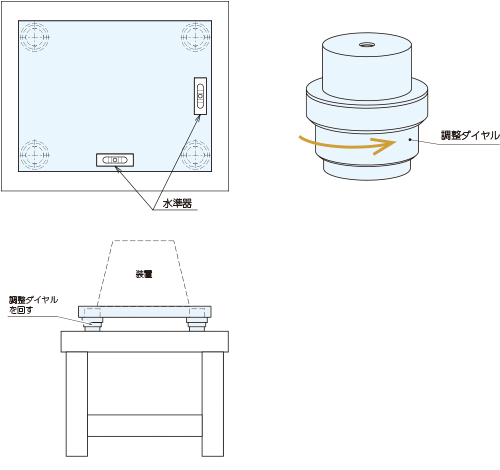

2．除振台の水平出し

除振台のプレートの上に水準器を設置し、高さが低い所のマウントの調整ダイヤルを反時計回りに回して上げてください。
高さ調整ストロ－クは5mmあります。





3．装置の設置

装置の重心位置と除振台のプレート中心位置を合わせて、垂直にかつ防振マウントに均等に荷重がかかるように搭載してください。





■振動が取れない場合の対処法



振動が取れない場合は、荷重が適正か確認してください。

荷重が製品の許容荷重範囲外の場合は、適正な許容荷重の製品へ交換をしてください。

荷重を確認した結果、本製品の許容荷重から外れる場合は、別売りの「中量マウント」から適正な許容荷重の製品を選定し交換を行ってください。



■揺れに対する収束時間



高減衰タイプは、標準タイプと比較し、収束時間が70％低減しています。

各特性は以下の表とグラフをご確認ください。

※以下の特性は参考数値です。与えられる振動の大きさにによって変動があります。





タイプ 収束時間 時間軸範囲
標準タイプ(GSM) 1.0sec 2-3sec
高減衰タイプ(GPS) 0.3sec 2-2.3sec

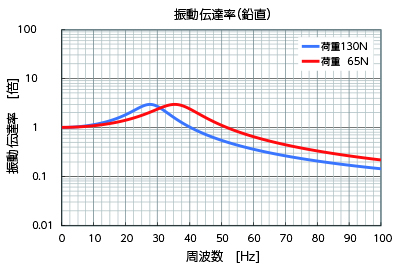

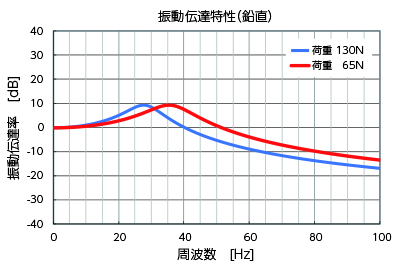

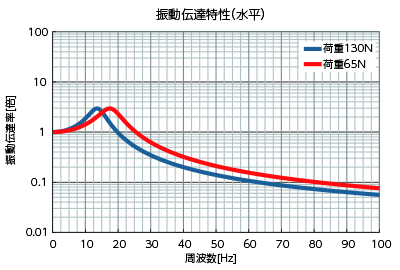

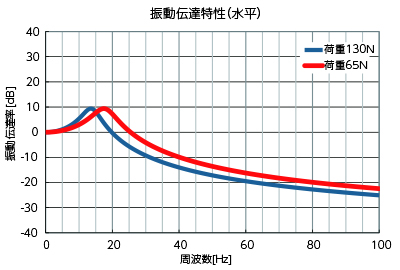

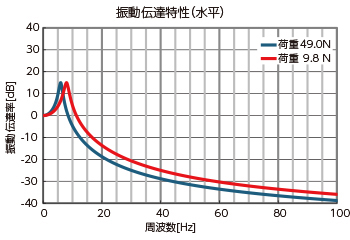

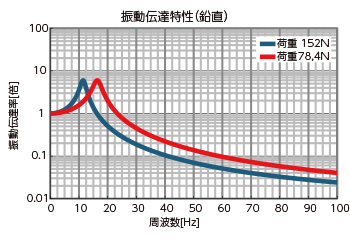

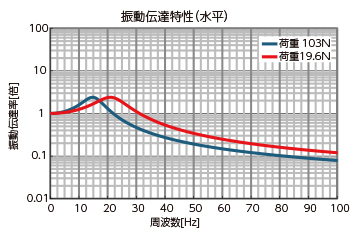

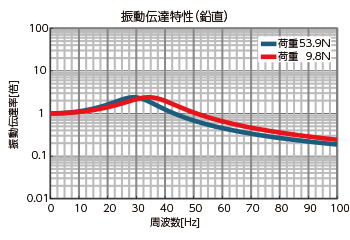

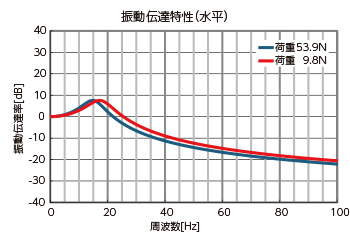

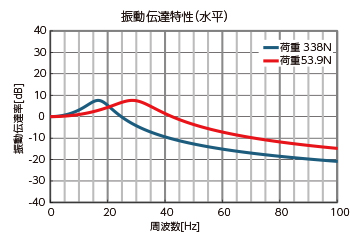

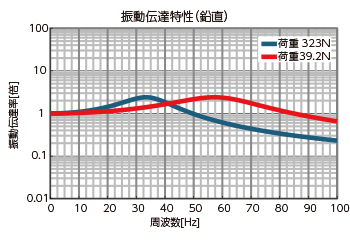

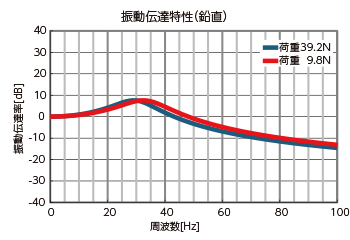

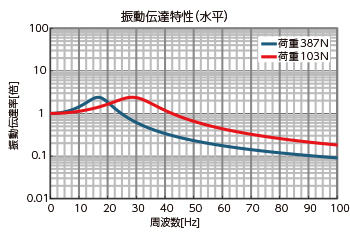

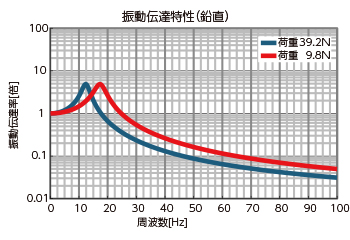

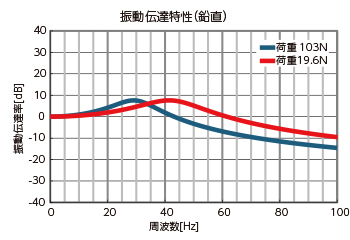

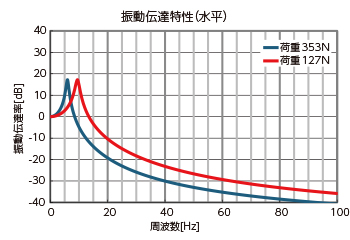

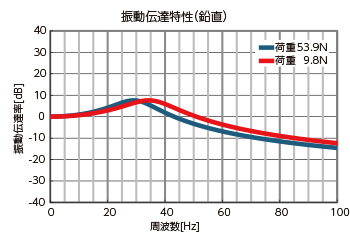

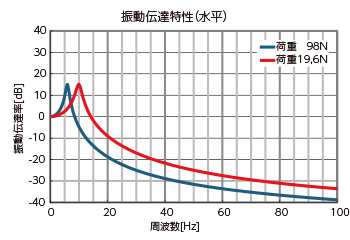

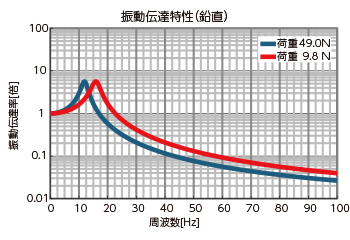

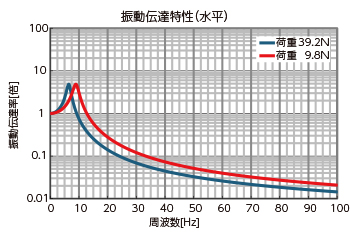

特性グラフ

各製品の特性グラフは以下よりご確認いただけます。

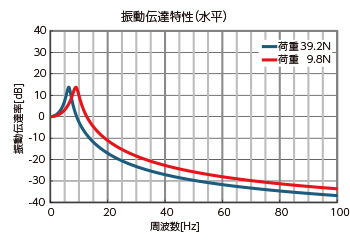

●VPG2836-GSM030

鉛直



水平

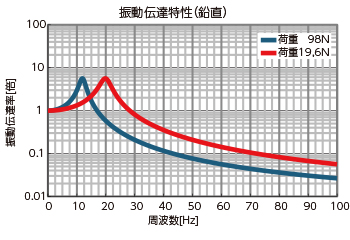

●VPG2836-GSM040

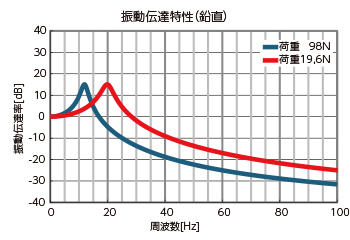

鉛直



水平

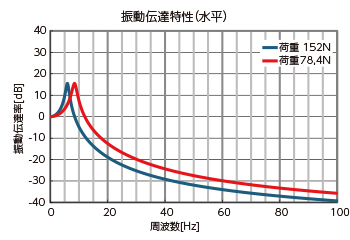

●VPG2836-GSM050

鉛直



水平

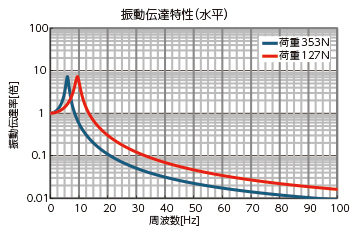

●VPG2836-GSM100

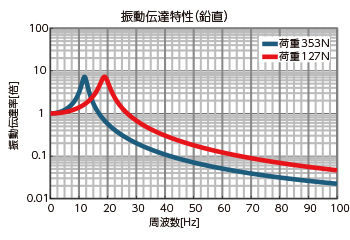

鉛直



水平

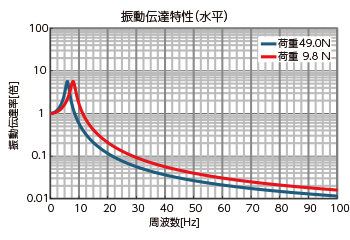

●VPG3545-GSM040

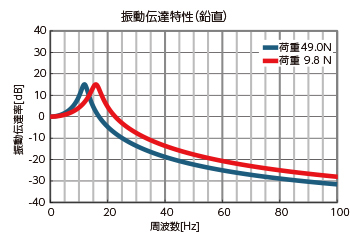

鉛直



水平

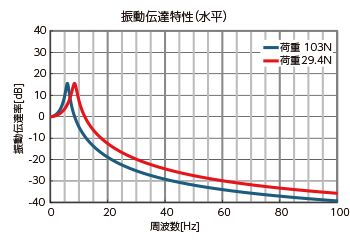

●VPG3545-GSM050

鉛直



水平

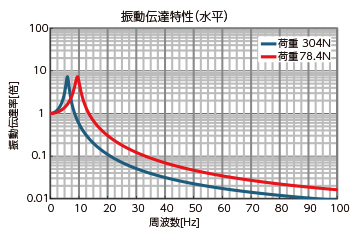

●VPG3545-GSM100

鉛直



水平

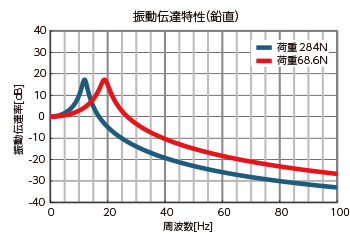

●VPG4045-GSM050

鉛直



水平

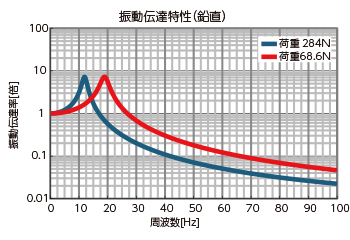

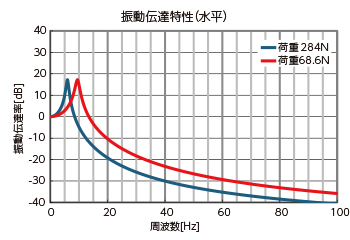

●VPG4045-GSM100

鉛直



水平

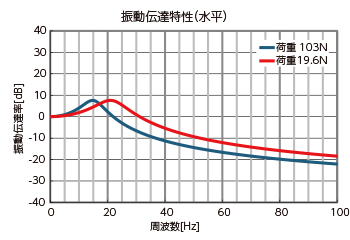

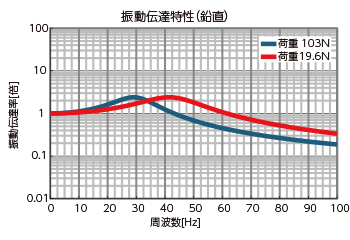

●VPG2836-GSP050

鉛直



水平





●VPG2836-GSP150

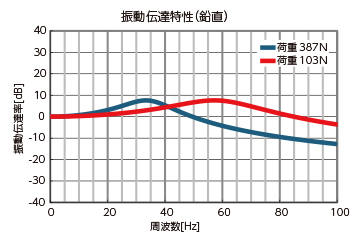

鉛直



水平

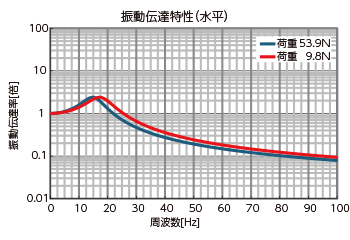

●VPG3545-GSP050

鉛直



水平

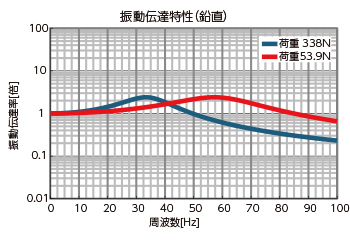

●VPG3545-GSP150

鉛直



水平

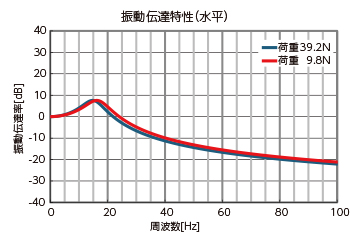

●VPG4045-GSP050

鉛直

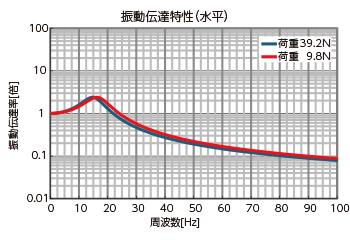

水平





●VPG4045-GSP150

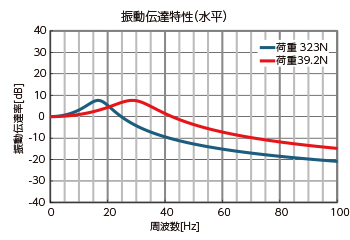

鉛直



水平



修理対応

本製品の修理対応は行っておりません。

異常などが見られる場合は、交換をお願いいたします。

メンテナンス方法

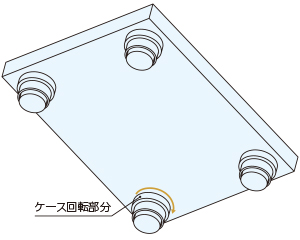

マウントを外す場合はケースを持ち、時計回りに回しながら抜いてください。

挿入時も時計回りに回しながら挿入してください。



選定方法

除振台の選定には、許容荷重、タイプ、サイズ、特性から選定します。



●サイズの選定

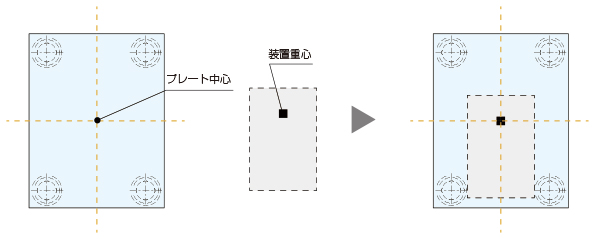

除振台は装置の外寸、重心位置に合わせてプレートのサイズを選定します。
装置の重心位置がプレートの中心位置に重なり、装置がプレートから飛び出さないサイズを確認して選定してください。



配置イメージ





●許容荷重の選定

除振台には許容荷重が設定されています。搭載する装置と測定対象物の重量を合算し、許容荷重範囲内でご使用ください。
許容荷重の範囲では、最大値に近いほど減衰特性が高まります。
型式によって許容荷重が重複する場合は、最大値に近い型式を選定してください。



例）装置・測定対象物の重量：10㎏の場合

使用荷重 許容荷重 選定
オーダー№ № 許容荷重(Kg)
10Kg 148752 VPG2836-GSP050 0～11 〇
167726 VPG2836-GSP150 11～39 -





●標準タイプと高減衰タイプの違い

除振台には「標準タイプ」と「高減衰タイプ」があり、それぞれで性能や効果が異なります。
使用環境に合わせて選定してください。



標準タイプ（GSM）の特長、使用環境
振動に対する減衰性能が高く、装置の測定精度を高める必要がある場合に使用します。
高減衰タイプ(GSP)と比較し、外部振動に対する減衰性能に優れています。



高減衰タイプ（GSP）の特長、使用環境
揺れが発生した場合の揺動防止効果が高く、ステージの移動や操作が頻繁にあり揺れを早く抑えたい場合に使用します。
標準タイプ（GSM）と比較し、除振台上で揺れが発生した際の収束時間が短いです。



  標準タイプ（GSM） 高減衰タイプ（GSP)
振動の収束時間の短さ 〇 ◎
振動減衰効果 ◎ 〇

選定ナビ

特性グラフの確認

使用環境に条件を入力していただくことで、特性グラフを確認することができます。

1.支持荷重（1点あたり）

除振・防振製品1個にかかる荷重を入力してください。

kg N

2.対象振動周波数

低減したい振動周波数（低い方）を入力してください。

Hz

3.振動伝達率

対象周波数の振動を何倍にするか選択してください。

選定件数：-件

以下の「選定結果を見る」から最適な機種を選択して下さい
