• NBK

RoHS対応

中量マウント

E-9923

仕様/価格

オーダー
シール色 積載可能荷重 重量kg 価格 在庫設定 在庫情報 製品BOX CAD
kg N DXF STEP
158999 BMM040L2 灰色 2.6~5.2 26~51 0.15 11,400 × 入荷予定 追加 DL DL
160863 BMM040HD2 灰色 2.6~5.2 26.~51 0.2 14,900 × お問合わせ 追加 DL DL
159000 BMM060L2 黄色 4.2~8.4 42~82 0.15 11,500 × 在庫△ 追加 DL DL
160864 BMM060HD2 黄色 4.2~8.4 42~82 0.2 15,000 × 在庫△ 追加 DL DL
159001 BMM100L2 青色 7.0~14.0 69~137 0.15 11,600 × 入荷予定 追加 DL DL
160865 BMM100HD2 青色 7.0~14.0 69~137 0.2 15,100 × 在庫〇 追加 DL DL
159002 BMM200L2 赤色 13.4~26.8 132~262 0.15 11,800 × 在庫〇 追加 DL DL
160866 BMM200HD2 赤色 13.4~26.8 132~262 0.2 15,200 × 在庫△ 追加 DL DL
159003 BMM270L2 緑色 18.0~36.0 177~352 0.15 11,900 × 在庫〇 追加 DL DL
160867 BMM270HD2 緑色 18.0~36.0 177~352 0.2 15,300 × お問合わせ 追加 DL DL

寸法図・サイズ表

選択 オーダー
158999 BMM040L2
160863 BMM040HD2
159000 BMM060L2
160864 BMM060HD2
159001 BMM100L2
160865 BMM100HD2
159002 BMM200L2
160866 BMM200HD2
159003 BMM270L2
160867 BMM270HD2

材質・熱処理・表面処理

名称 材質
中量マウント ケース:ABS樹脂
ばね:ステンレス
ネジ部:真鍮
防振材:ばね・減衰材

特長

■エア-源不要・メンテナンス不要
■水平8Hz/鉛直9Hzからの周波数領域の防振・除振ができます。
■使用高さは調整ダイヤルで変更可能。(調整高さ5mm)

※BMM***HD2が高減衰タイプとなります。

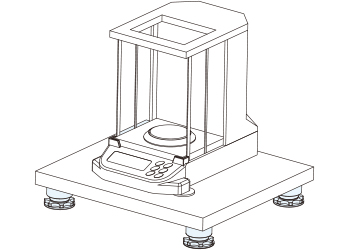

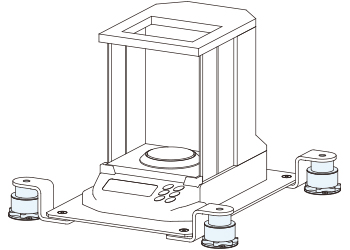

使用例

特性グラフ

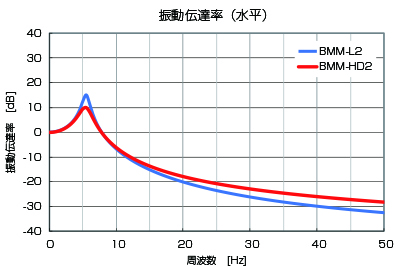

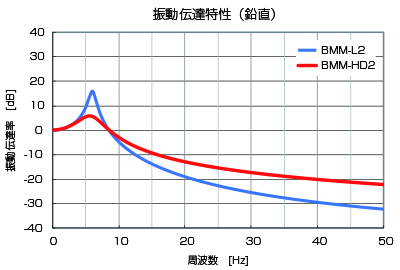

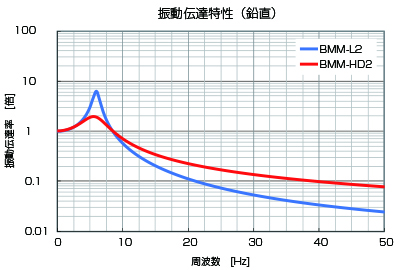

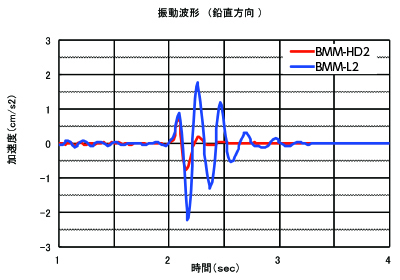

振動波形

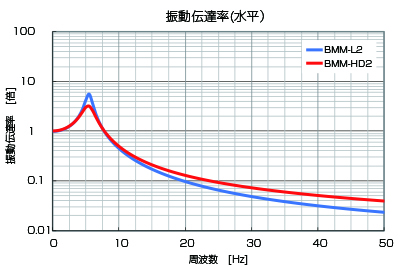

振動伝達率







標準タイプと高減衰タイプの違い



L2(標準タイプ)の特長、使用環境

振動に対する減衰性能が高く、装置の測定精度を高める必要がある場合に使用します。
高減衰タイプと比較し、振動に対する減衰性能は優れています。



HD2(高減衰タイプ)の特長、使用環境

揺れが発生した場合の揺動防止効果が高く、ステージの移動や操作が頻繁にあり揺れを早く抑えたい場合に使用します。
標準タイプと比較し、揺れが発生した場合の収束時間は優れています。



  L2(標準タイプ) HD2(高減衰タイプ)
振動の収束時間の短さ
振動減衰効果

その他

旧製品との変更点

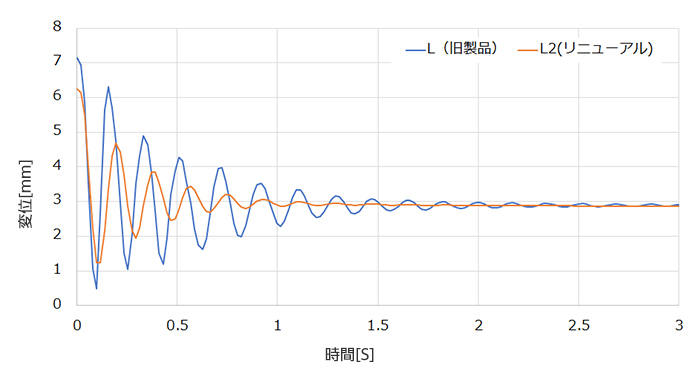

大変位時の振動収束にかかる時間の減少

従来と比較して、大変位時の揺れが早く収束します。(※Lタイプのみ)
