精密ツールメーカーズバイス
E-9173
仕様/価格
No.が決まったら、在庫情報・CADデータ・製品BOXから詳細確認や問い合わせに進めます。
寸法図・サイズ表
サイズ表の「選択」にチェックを入れると、選択したNo.に対応した寸法図を確認できます。
| 選択 | オーダーNo. | No. | A | B | C | D | E | F | G | H | I | J | K | L | M | N | O | P |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 900487 | ETO10G | 180 | 21.5-289.5 | 60 | 33 | 28 | 16 | 12 | 47 | 27 | 11 | 57 | - | - | - | - | - | |
| 900489 | ETO20G | 218 | 239 | 60 | 64 | 28 | 35 | 14 | 8 | 46 | 18 | 182 | 39 | 7 | 12 | 8 | 48 | |
| 900490 | ETO20GL | 218 | 239 | 60 | 64 | 28 | 35 | 14 | 8 | 46 | 18 | 182 | 27 | 7 | - | - | 48 |
仕様/価格
No.が決まったら、在庫情報・CADデータ・製品BOXから詳細確認や問い合わせに進めます。
| オーダーNo. | No. | 口巾 | 口深 | 口開 | 全長 | 全高 | 質量kg | 価格 | 在庫設定 | 在庫情報 | 製品BOX | CAD | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| DXF | STEP | ||||||||||||
| 900488 | ETO31G | 76 | 36 | 98 | 178 | 61 | 3.5 | 208,000 | 在庫 | 在庫△ | 追加 |
|
|
| 915103 | ETO50G | 30 | 15 | 25 | 70 | 35 | 0.4 | 67,500 | 廃番 | お問合わせ | 追加 |
|
|
| 915105 | ETO52G | 45 | 20 | 50 | 110 | 45 | 1 | 88,000 | 廃番 | お問合わせ | 追加 |
|
|
| 941015 | ETO51GM | 35 | 17 | 36 | 88 | 39 | 0.7 | 98,000 | 廃番 | お問合わせ | 追加 |
|
|
| 941016 | ETO52GM | 45 | 20 | 50 | 110 | 45 | 1 | 106,000 | 廃番 | お問合わせ | 追加 |
|
|
| 900492 | ETO-101G | 60 | 28 | 77 | 207 | 117 | 9.5 | 484,000 | 廃番 | お問合わせ | 追加 |
|
|
寸法図・サイズ表
サイズ表の「選択」にチェックを入れると、選択したNo.に対応した寸法図を確認できます。
| 選択 | オーダーNo. | No. | A | B | C | D | E | F | G | H | I | J | K | L | M |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 900488 | ETO31G | 178 | 76 | 61 | 25 | 36 | 20 | 35 | 9 | 17 | 8 | 60 | 17 | 10 | |
| 915103 | ETO50G | 70 | 30 | 35 | 20 | 15 | 5 | 6 | 20 | 7 | 3 | - | - | - | |
| 915105 | ETO52G | 110 | 45 | 45 | 25 | 20 | 7 | 8 | 25 | 9 | 5 | - | - | - | |
| 941015 | ETO51GM | 88 | 35 | 39 | 22 | 17 | 6 | 7 | 22 | 7 | 4 | - | - | - | |
| 941016 | ETO52GM | 110 | 45 | 45 | 25 | 20 | 7 | 8 | 25 | 9 | 5 | - | - | - | |
| 900492 | ETO-101G | 180 | 60 | 117 | 56 | 61 | 33 | 28 | 57 | 90 | 100 | 77 | 207 | - |
材質・熱処理・表面処理
| 名称 | 材質 | 熱処理 | 表面処理 |
|---|---|---|---|
| 精密ツールメーカーズバイス | 本体/可動体/口金：SCM440 ハンドル：SS400 |
本体/可動体/口金：焼入れ(HRC50～56) | ハンドル：黒染め（四三酸化鉄被膜） |
特長
-
■SCM材440材にHRC50以上の焼入れを施している為、長期間精度を保持します。
■精度は直角度、平行度いずれも5μm以下です。
■横に倒してのご使用も可能です。(測定時)
■ハンドルは大径でローレット加工が施してあるため、握りやすく、力もかけやすいです。
■ハンドルは取り外し可能なため、加工時の干渉を回避できます。
■通常の口金のタイプ（ETO20GL）と特殊口金タイプ（ETO20G）の2種類よりお選び頂けます。
■特殊口金を使用することで丸棒をクランプすることも可能です。

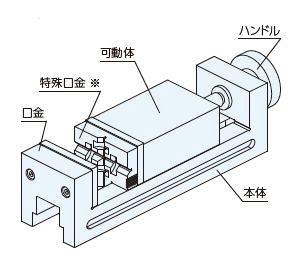

構成図
※ETO20Gには特殊口金はありません

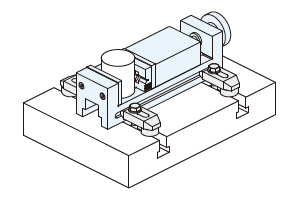

使用例
・マシニング、研削や測定のワーククランプでご使用いただけます。
・ハンドルを回すことで、可動体が移動しクランプします。

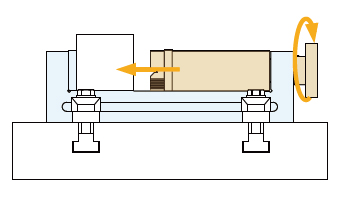

使用方法
●クランプ
ハンドルを時計周りに回転させて、クランプします。
●アンクランプ
クランプとは逆の操作でアンクランプします。
■注意事項
クランプストロークの範囲内でご使用ください。

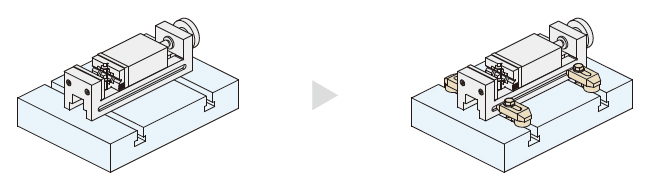

取付方法
テーブルまたは、プレートに精密ツールメーカーズバイスを設置してください。
T溝にTスロットナットを挿入し、精密ツールメーカーズバイスをクランプバー等で固定してください。
固定に必要なTスロットナット、クランプバー等は別途ご用意ください。
※タップ穴に取り付ける際は、Tスロットナットは不要です。
精度規格
本製品の精度については以下をご確認ください。
| 1 | 2 | 3 | 4 | 5 | |
|---|---|---|---|---|---|
| 検査事項 |
本体底面と移動アゴスベリ 面との平行度 |
本体アゴのくわえ面の 角度 |
本体を横倒しにした時、本 体下面と移動アゴ摺動面と の角度 |
本体を立てて本体のアゴの くわえ面との平行度 |
外観機能 |
| 測定値 |
100mmについて 0.005以下のこと |
100mmについて （直角より小） 0.005以下のこと |
100mmについて 0.005以下のこと |
100mmについて 0.005以下のこと |
有害な傷、サビその他の欠 点がなく仕上の程度は良好 であること。ハンドルの操 作が円滑でかつ、締付ネジ にゆるみがないこと又移動 アゴに間隔の小さい事 |
| 説明図 |  |
 |
 |
 |
修理対応
当製品の修理は行っておりません。
クランプ力低下や異常がみられる場合は、交換をしてください。
メンテナンス方法
使用前後に切粉が付着していないかの確認と使用後に切粉の除去を行ってください。
