ネオグリップ(空圧式／油圧式) 自動交換口金用爪

E-1403B

  • ネオグリップ(空圧式／油圧式) 自動交換口金用爪 PIC1

  • ネオグリップ(空圧式／油圧式) 自動交換口金用爪 PIC1

仕様/価格 （２個１組）

No.が決まったら、在庫情報・CADデータ・製品BOXから詳細確認や問い合わせに進めます。
オーダー№ № ロボットハンド 質量kg 価格 在庫設定 在庫情報 製品BOX
メーカー名 適合機種
156814 NEP85- HCZS13 ZiMMER
(鍋屋バイテック)		 GPP5013N 0.1 58,500 × お問合わせ 追加
156814 NEP85- HCZS13 SCHUNK PGN-plus125-1 0.1 58,500 × お問合わせ 追加
156815 NEP85- HCK63 近藤製作所 HHC-63AS 0.1 58,500 × お問合わせ 追加
156816 NEP85- HCZ212 北川鉄工所 NTS212 0.1 58,500 × お問合わせ 追加

材質・熱処理・表面処理

名称 材質 表面処理
ネオグリップ(空圧式／油圧式) 自動交換口金用爪 A5052 アルマイト処理

特長

■ネオグリップ(空圧式／油圧式）口金交換ユニット専用のロボットハンド爪です。
■ロボットハンドの型式に対応した専用設計なので、自社での設計、製作が不要です。
■軽量かつ高剛性です。

【付属品】
■NEP85-HCZS13
ハンド取付用キャップスクリュー：4個
本体取付用（口金汎用）ピン：4個

■NEP85-HCK63、NEP85-HCZ212
ハンド位置決め用ガイドブロック：2個
ハンド取付用キャップスクリュー：4個
本体取付用（口金汎用）ピン：4個

※当製品は、株式会社ナベヤの製品であり、ZiMMER(鍋屋バイテック)様．SCHUNK様．近藤製作所様とは関係ございません。

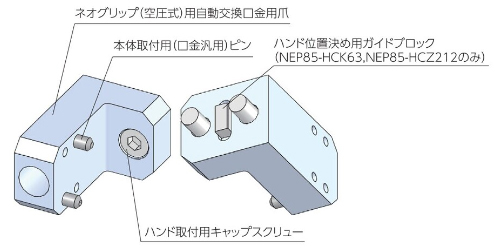

構成図

使用方法

■使用説明

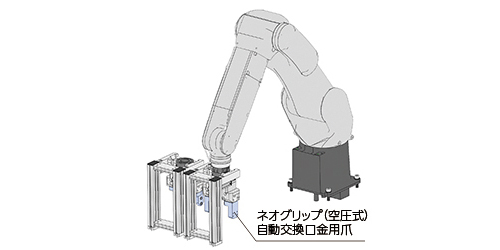

本製品はネオグリップ（空圧式）に使用される自動交換口金ユニットのセルフカット口金を産業用ロボットで搬送セットしクランプ・アンクランプするための専用爪です。





■口金交換方法



  • ①ハンドの交換

    ハンドを「ネオグリップ(空圧式)自動交換口金用爪」が組付けられたハンドに交換します。

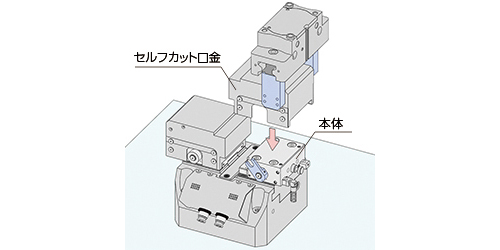

  • ②口金の搬送

    「セルフカット口金」を爪で掴み、「本体」へ上から載せます。

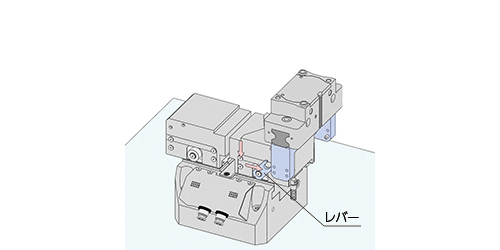

  • ③クランプ

    爪で「レバー」を内側から外側へ操作することでクランプできます。反対側の口金も同様に内側から外側へ操作することでクランプできます。

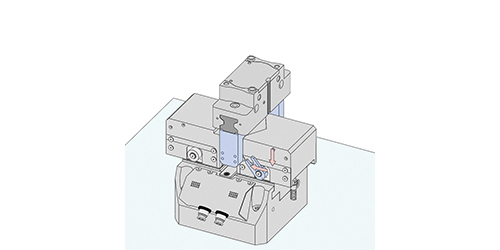

  • ④アンクランプ

    爪で「レバー」を外側から内側へ操作することでクランプできます。反対側の口金も同様に外側から内側へ操作することでアンクランプできます。

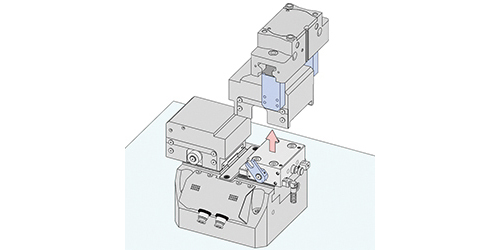

  • ⑤口金の搬送

    「セルフカット口金」を爪で掴み、上へ持ち上げます

  •

    ⑥

    産業用ロボットで他の「セルフカット口金」へ交換することで口金交換を「自動化」することができます。

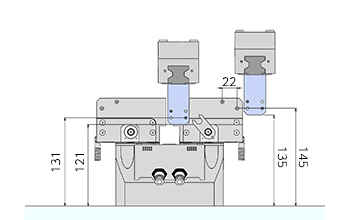

■ティーチング位置について

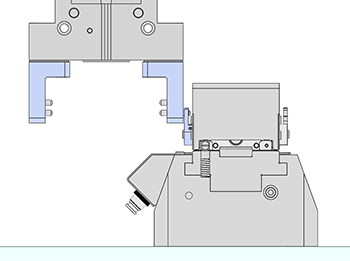

「ネオグリップ(空圧式)自動交換口金用爪」使用時のティーチング位置です。

詳細は取扱説明書を参照して下さい。

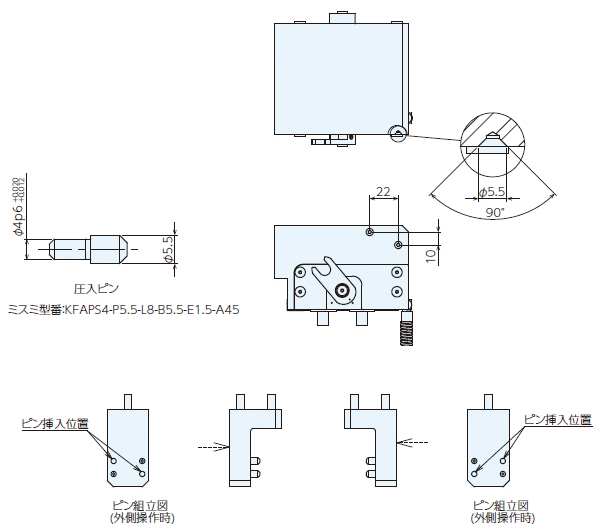

■本体取付用ピンの取付けについて


ピンを爪の内側ではなく外側に取付けて使用する事も可能です。
1つのピン穴に対し、1つのピンのみ可能です。

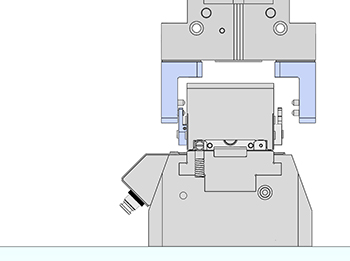

外側操作



爪の外側で操作すると目視確認でティーチングできます

内側操作



爪の内側で操作するとより短時間で操作できます。



※外側操作用のピンは付属しておりませんので、別途購入して頂くか、製作して頂く必要があります。

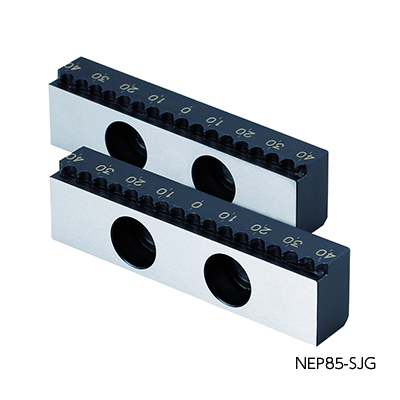

関連製品
