マイクロバイス付ツーリングブロック(20度)
E-1400
仕様/価格
No.が決まったら、在庫情報・CADデータ・製品BOXから詳細確認や問い合わせに進めます。
| オーダー № |
№ | 口幅 | 口深 | 口開 | 最大操作 トルク N･m |
最大 締付力 kN |
取付バイス 型式 |
質量 kg |
価格 | 在庫設定 | 在庫情報 | 製品BOX | CAD | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| DXF | STEP | |||||||||||||
| 146089 | TBMCZ40L3013-3 | 40 | 2.2 | 3～13 | 7 | 8 | MCZ40L30PRG13 | 1.8 | 505,000 | × | お問合わせ | 追加 |
|
|
| 146088 | TBMCZ40L3022-3 | 40 | 2.2 | 12～22 | 7 | 8 | MCZ40L30PRG22 | 1.8 | 505,000 | 在庫 | お問合わせ | 追加 |
|
|
| 146090 | TBMCZ40L3031-3 | 40 | 2.2 | 21～31 | 7 | 8 | MCZ40L30PRG31 | 1.8 | 505,000 | × | お問合わせ | 追加 |
|
|
| 146091 | TBMCZ40L3006-3 | 40 | 0～2.2 | セルフカット | 7 | 8 | MCZ40L30W06 | 1.8 | 505,000 | × | お問合わせ | 追加 |
|
|
| 146092 | TBMCZ40L3010-3 | 40 | 0～6.2 | セルフカット | 7 | 8 | MCZ40L30W10 | 1.9 | 505,000 | × | お問合わせ | 追加 |
|
|
| 146093 | TBMCZ40L3020-3 | 40 | 0～16.2 | セルフカット | 7 | 8 | MCZ40L30W20 | 2.2 | 505,000 | × | お問合わせ | 追加 |
|
|
寸法図・サイズ表
サイズ表の「選択」にチェックを入れると、選択したNo.に対応した寸法図を確認できます。
| 選択 | オーダー № |
№ | A | B |
|---|---|---|---|---|
| 146089 | TBMCZ40L3013-3 | 55.8 | 127.2 | |
| 146088 | TBMCZ40L3022-3 | 55.8 | 127.2 | |
| 146090 | TBMCZ40L3031-3 | 55.8 | 127.2 | |
| 146091 | TBMCZ40L3006-3 | 53.9 | 125.9 | |
| 146092 | TBMCZ40L3010-3 | 57.6 | 128.5 | |
| 146093 | TBMCZ40L3020-3 | 67 | 135 |
材質・熱処理・表面処理
| 名称 | 材質 | 熱処理 | 表面処理 |
|---|---|---|---|
| マイクロバイス付ツーリングブロック(20度) | バイス：SCM440相当イケール：アルミ | バイスのみ 本体：焼入HV650以上 口金：焼入HV650以上(MCZ-L－PRGのみ) |
バイス：黒染め、イケール：アルマイト処理 |
特長
-
■ツーリングブロックにマイクロバイスを設置し、5軸加工機や傾斜ロータリーテーブル用の多数個治具として活用できます。
■ツーリングブロックの形状と嵩上げによるクランプ方法により刃具干渉を防ぎ、加工エリアを確保します。
■マイクロバイスの繰返し位置決め精度は±0.02になります。
[付属品]
イケール取付け用ボルト（M5×16） ：3個
※本製品にはマイクロバイス3個含まれます。
※取付バイス MCZ40L30Wは口金セルフカット仕様です。
※取付バイスの詳細寸法に関してはこちらをご覧ください。

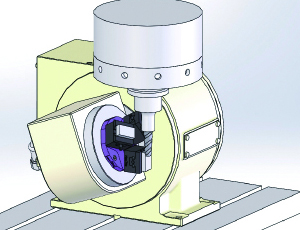

使用例
使用機械 ： 立形マシニングセンタ＋傾斜ロータリーテーブル
ワーク取付数 ： 3ヶ
