マイクロバイス付ツーリングブロック(45度)

E-1400

仕様/価格

オーダー
口幅 口深 口開 最大操作
トルク
N・m
最大
締付力
kN
取付バイス
型式
質量
kg
価格 在庫設定 在庫情報 製品BOX CAD
DXF STEP
146077 TBMCZ40L30PRG13 40 2.2 3~13 7 8 MCZ40L30PRG13 5.4 645,000 × お問合わせ 追加 DL DL
132034 TBMCZ40L30PRG22 40 2.2 12~22 7 8 MCZ40L30PRG22 5.4 645,000 在庫 お問合わせ 追加 DL DL
146078 TBMCZ40L30PRG31 40 2.2 21~31 7 8 MCZ40L30PRG31 5.4 645,000 × お問合わせ 追加 DL DL
146079 TBMCZ40L30W06 40 0~2.2 セルフカット 7 8 MCZ40L30W06 5.4 645,000 × お問合わせ 追加 DL DL
146080 TBMCZ40L30W10 40 0~6.2 セルフカット 7 8 MCZ40L30W10 6.2 645,000 × お問合わせ 追加 DL DL
146081 TBMCZ40L30W20 40 0~16.2 セルフカット 7 8 MCZ40L30W20 7 645,000 × お問合わせ 追加 DL DL

寸法図・サイズ表

選択 オーダー
A B
146077 TBMCZ40L30PRG13 129.1 171.7
132034 TBMCZ40L30PRG22 129.1 171.7
146078 TBMCZ40L30PRG31 129.1 171.7
146079 TBMCZ40L30W06 127.7 167.8
146080 TBMCZ40L30W10 130.5 175.6
146081 TBMCZ40L30W20 137.6 195.1

材質・熱処理・表面処理

名称 材質 熱処理 表面処理
マイクロバイス付ツーリングブロック(45度) バイス:SCM440相当 イケール:アルミ バイスのみ
本体:焼入HV650以上
口金:焼入HV650以上(MCZ-L-PRGのみ)
バイス:黒染め、イケール:アルマイト処理

特長

■ツーリングブロックにマイクロバイスを設置し、5軸加工機や傾斜ロータリーテーブル用の多数個治具として活用できます。
■ツーリングブロックの形状と嵩上げによるクランプ方法により刃具干渉を防ぎ、加工エリアを確保します。
■マイクロバイスの繰返し位置決め精度は±0.02になります。

[付属品]
バイス取付け用ボルト(M5×17 4個1組):8セット

※本製品にはマイクロバイス8個含まれます。
※取付バイス MCZ40L30Wは口金セルフカット仕様です。
※取付バイスの詳細寸法に関してはこちらをご覧ください。
※出荷時にイケールとバイスは組み付いておりません。お客様にて組付けをお願いいたします。
※イケールを機械へ搭載する際には別途、取付ボルトを4本ご購入ください。

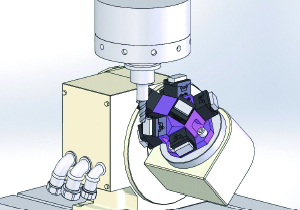

使用例


使用機械 : 立形マシニングセンタ+傾斜ロータリーテーブル
ワーク取付数 : 8ヶ
