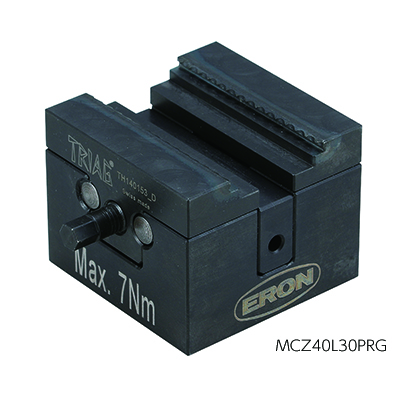

マイクロバイス用口金

E-1400

  • マイクロバイス用口金 PIC1

  • マイクロバイス用口金 PIC1

仕様/価格(2個1組)

No.が決まったら、在庫情報・CADデータ・製品BOXから詳細確認や問い合わせに進めます。
オーダー
№		 № 適合バイス 質量kg 価格 在庫設定 在庫情報 製品BOX CAD
DXF STEP
136013 B190-13 MCZ40L30
MCZ40L30E		 0.1 41,500 在庫 在庫〇 追加 DL DL
136014 B190-22 MCZ40L30
MCZ40L30E		 0.08 41,500 在庫 在庫〇 追加 DL DL
136015 B190-31 MCZ40L30
MCZ40L30E		 0.08 41,500 在庫 在庫〇 追加 DL DL

寸法図・サイズ表

サイズ表の「選択」にチェックを入れると、選択したNo.に対応した寸法図を確認できます。
選択 オーダー
№		 № A B C D E F
136013 B190-13 14.5 1.5 2.2 - - 8
136014 B190-22 10 6 2.2 4.5 2 8
136015 B190-31 5.5 10.5 2.2 9 2 8

仕様/価格(2個1組)　セルフカット仕様

No.が決まったら、在庫情報・CADデータ・製品BOXから詳細確認や問い合わせに進めます。
オーダー
№		 № 適合バイス 質量kg 価格 在庫設定 在庫情報 製品BOX CAD
DXF STEP
136016 B190-W06-40 MCZ40L30
MCZ40L30E		 0.08 15,200 在庫 在庫〇 追加 DL DL
136017 B190-W10-40 MCZ40L30
MCZ40L30E		 0.12 32,700 在庫 在庫〇 追加 DL DL
136018 B190-W20-40 MCZ40L30
MCZ40L30E		 0.22 17,600 在庫 在庫〇 追加 DL DL
150517 B190-W30-40 MCZ40L30
MCZ40L30E		 0.32 17,600 在庫 在庫〇 追加 DL DL

寸法図・サイズ表

サイズ表の「選択」にチェックを入れると、選択したNo.に対応した寸法図を確認できます。
選択 オーダー
№		 № F f
136016 B190-W06-40 6 0～2.2
136017 B190-W10-40 10 0～6.2
136018 B190-W20-40 20 0～16.2
150517 B190-W30-40 30 26.2

材質・熱処理・表面処理

名称 材質 熱処理 表面処理
マイクロバイス用口金 SCM440相当 焼入れHV650以上(MCZ-L-PRG)(B190-13,22,31のみ） 黒染め
