【廃番】ホールディングVブロック
E-1322
仕様/価格
No.が決まったら、在庫情報・CADデータ・製品BOXから詳細確認や問い合わせに進めます。
寸法図・サイズ表
サイズ表の「選択」にチェックを入れると、選択したNo.に対応した寸法図を確認できます。
| 選択 | オーダーNo. | No. | A | B | C | D | E | F | G | H | I | JH7 | K |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 125123 | 11325-10000 | 66 | 28.5 | 12 | 24 | 16 | 90° | 8-35 | 9 | M4 | 10 | 3.5 | |
| 125124 | 11325-20000 | 90 | 38 | 16 | 32 | 22 | 90° | 8-45 | 13 | M6 | 14 | 5 |
材質・熱処理・表面処理
| 名称 | 材質 | 熱処理 | 表面処理 |
|---|---|---|---|
| 【廃番】ホールディングVブロック | SCM420 | 焼入HRC60 | 黒染め |

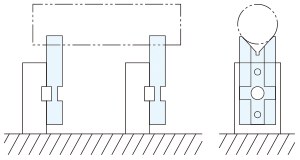

使用例
