【廃番】アングルサポート

E-1316

  • 1316.jpg

  • 1316.jpg

仕様/価格

オーダーNo. No. 溝巾 全長 全巾 角度 質量kg 価格 在庫設定 在庫情報 製品BOX CAD
DXF STEP
125075 11280-10001 10 57 48 1° 0.2 17,900 廃番 お問合わせ 追加 DL DL
125076 11280-10002 10 57 48 2° 0.2 17,900 廃番 お問合わせ 追加 DL DL
125077 11280-10005 10 57 48 5° 0.3 17,900 廃番 お問合わせ 追加 DL DL
125078 11280-20001 14 76 64 1° 0.5 18,500 廃番 お問合わせ 追加 DL DL
125079 11280-20002 14 76 64 2° 0.5 18,500 廃番 お問合わせ 追加 DL DL
125080 11280-20005 14 76 64 5° 0.6 18,500 廃番 お問合わせ 追加 DL DL

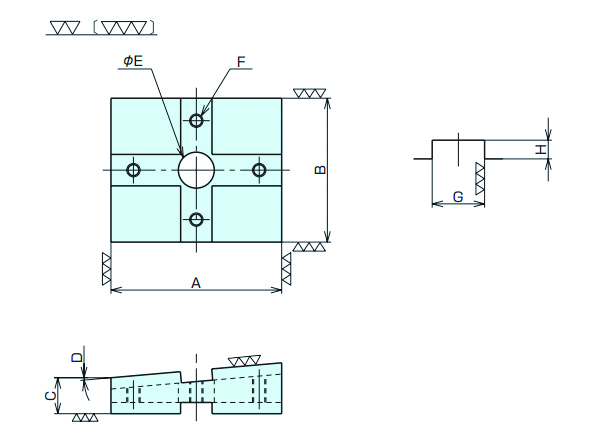

寸法図・サイズ表

寸法図・サイズ表

選択 オーダーNo. No. A B C D E F G H7 H
125075 11280-10001 57 48 12 1° 9 M4 10 3.5
125076 11280-10002 57 48 12 2° 9 M4 10 3.5
125077 11280-10005 57 48 12 5° 9 M4 10 3.5
125078 11280-20001 76 64 16 1° 16 M6 14 5
125079 11280-20002 76 64 16 2° 16 M6 14 5
125080 11280-20005 76 64 16 5° 16 M6 14 5

材質・熱処理・表面処理

名称 材質 熱処理 表面処理
【廃番】アングルサポート SCM420 焼入HRC60 黒染め

特長

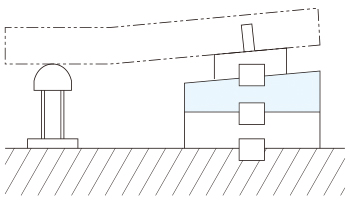

■傾斜のついた位置決めエレメントです。
