RoHS対応

【廃番】Vブロック(120゜)II

E-1218

  • 1218.jpg

  • 1218.jpg

仕様/価格

オーダーNo. No. 全巾 全長 全高 適応径 質量kg 価格 在庫設定 在庫情報 製品BOX CAD
DXF STEP
124906 BT412-1960 118 56 70 φ20～φ170 2 15,600 廃番 お問合わせ 追加 DL DL
124907 BT516-1980 148 70 80 φ20～φ210 3.5 24,300 廃番 お問合わせ 追加 DL DL

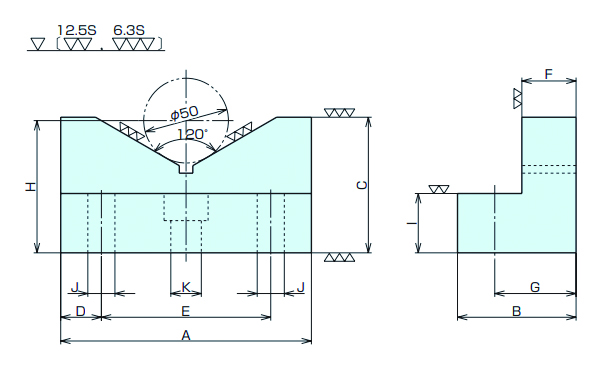

寸法図・サイズ表

選択 オーダーNo. No. A B C D E±0.01 F G JH6 K
124906 BT412-1960 118 56 70 19 80 26 38 12.01 14
124907 BT516-1980 148 70 80 24 100 32 48 16.01 18

材質・熱処理・表面処理

名称 材質 熱処理 表面処理
【廃番】Vブロック(120゜)II SCM420 焼入HRC60 黒染め

特長

■丸物の位置決め用
