バキュームチャックは均一な力でワーク全面をクランプするため、樹脂材やアルミ材などの非磁性ワークを傷・変形の発生リスクを軽減します。

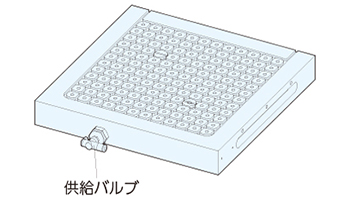

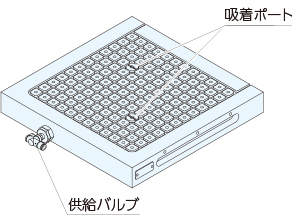

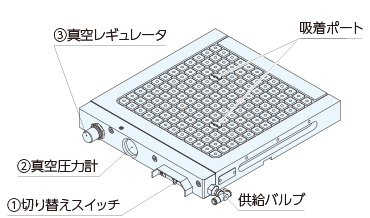

①エアコンプレッサーにつながっているφ6のナイロンチューブを、供給バルブにしっかり差し込んでください。

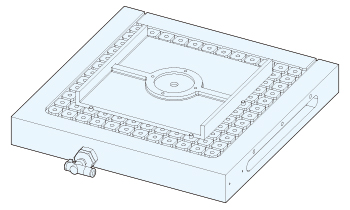

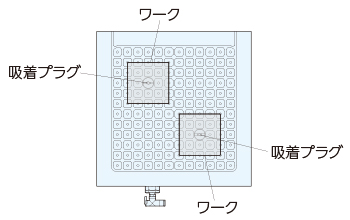

②ワークにあわせて、吸着プラグ・埋栓プラグ・密着用丸ゴム・位置決めピンを取り付けて吸着面を作ります。

密着用丸ゴムで囲われた面積が吸着面積となります。
吸着面積は吸着力に大きく影響します。
ただし、ワークの外側に密着用丸ゴムがあるとほとんど吸着しません。
ワークの内側になるよう、できるだけ大きく密着用丸ゴムで囲ってください。
※吸着できるワーク最小サイズは、□65mmとなります。

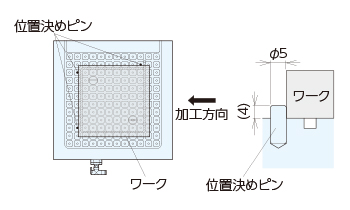

③バキュームチャックの使用面にあけられた穴に位置決めピンをセットします。

位置決めピンはワークの位置決めはもちろん、切削時の水平方向の切削抵抗に対するストッパーとしても使用できます。
使用面にあけられた穴は別売のストッパーブロックＡ、ストッパーブロックＢを取り付けることもできます。
※位置決めピン穴間ピッチは20mm

④ワークをセットし、エアーを接続して供給バルブをONにすると吸着します。

供給バルブをOFFにすることでワークを取り外すことができます。

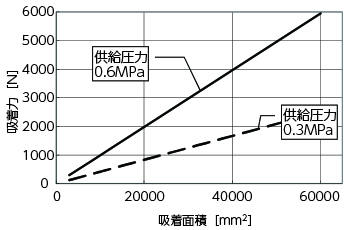

●吸着力

ワークの状態や吸着用丸ゴムのセットの仕方により吸着力が変わりますので、参考値としてください。

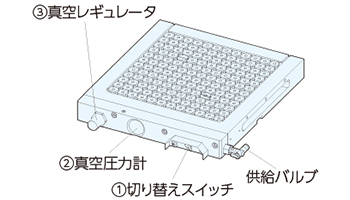

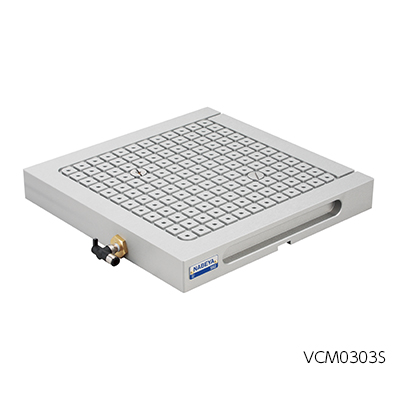

VCM0303Sの場合のみ

真空圧力計がついているので下記の計算式で正確な吸着力を算出することもできます。
吸着力(N)＝真空圧力(kPa)×吸着面積(mm2)×0.001

真空圧力(kPa)：真空圧力計の値

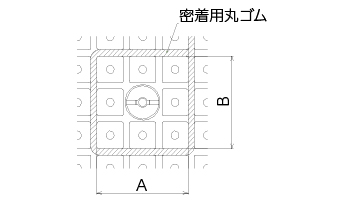

吸着面積(mm2)：A(mm)×B(mm)

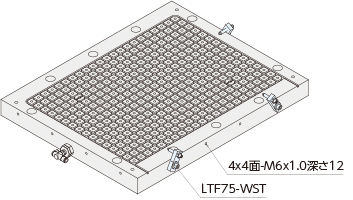

⑤ワークストップの取り付け

側面にM6x2.0タップ穴が設けてあります。

ワークストップ LTF75-WST（別売り）を取り付けることができます。

■注意事項

安定した吸着力の発生には、供給圧力を0.3～0.6MPaで連続供給する必要があります。

密着ゴムは必ずワークの内側にセットしてください。ワークの外側に密着ゴムがあると、吸着力低下の原因となります。

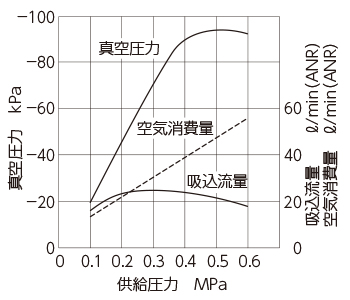

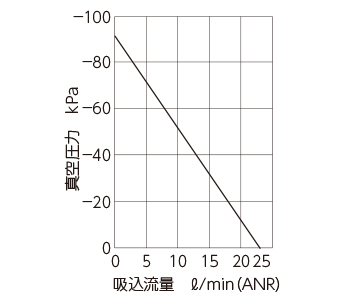

●排気特性と流量特性

流量特性は、供給圧力が0.4MPa時のものを表しています。

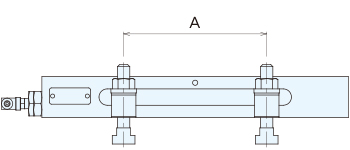

機械テーブルのT溝に合った幅の取付クランプセット、ボルトを使用してください。
弊社推奨は下記となります。

●VCM0303E、VCM0303S

取付クランプセット（別売り）を使用して取り付けることができます。

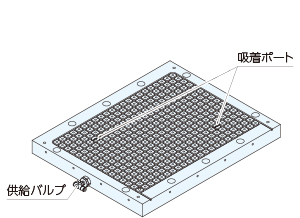

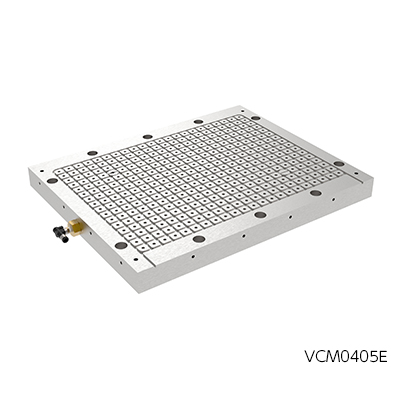

●VCM0405E

バキュームチャックの取付用ザグリ穴は、本体の幅寸法400㎜に対して360㎜の幅で、奥行寸法500㎜方向に3箇所125㎜ピッチで加工されています。
Ｔ溝/タップ穴ピッチが125ｍｍの機械テーブルには直接取り付けが可能です。
ソケットスクリュー（別売り）とTスロットナット（別売り）を使用して取り付けることができます。
機械テーブルのサイズ等に合わせて取付方向を決定してください。
取り付け方向に応じて必要なソケットスクリュー、Tスロットナットの数量が異なります。

取り付け方向	推奨ソケットスクリュー			推奨Tスロットナット
	オーダーNo.	No.	数量	オーダーNo.	No.	数量
	938112	SKS12045	6	928548	TNM1412K	6
	938112	SKS12045	4	928548	TNM1412K	4

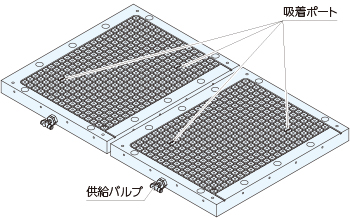

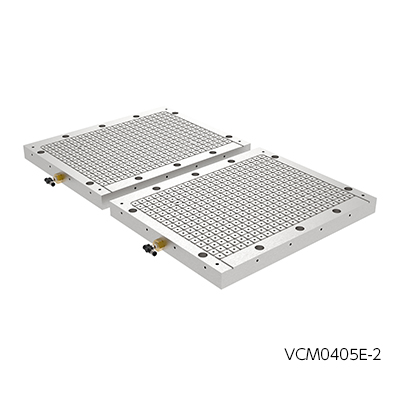

●VCM0405E-2

ソケットスクリュー（別売り）とTスロットナット（別売り）を使用して取り付けることができます。
2台並べて搭載も可能です。
使用面の高さのペア差は0.08以内です。

取り付け方向	推奨ソケットスクリュー			推奨Tスロットナット
	オーダーNo.	No.	数量	オーダーNo.	No.	数量
	938112	SKS12045	12	928548	TNM1412K	12

以下のような症状が起きた場合は弊社にて修理対応となります。
・吸着力が落ちている。
・圧力計の数値にバラつきがある。
・エア漏れがある。

上記症状の場合、以下対応となります。
真空機器、レギュレータ、圧力計等の構成部品等の故障部品を交換。

使用前後に切粉が付着していないかの確認と使用後に切粉の除去を行ってください。
吸着プラグには、フィルターがセットされていますので定期的に清掃を行ってください。
作業不良及び能力低下の原因になります。
使用前に密着用丸ゴムの損傷がないことを確認してください。吸着力低下の原因になります。
