ナットランナークランプとは
ナットランナークランプ とは

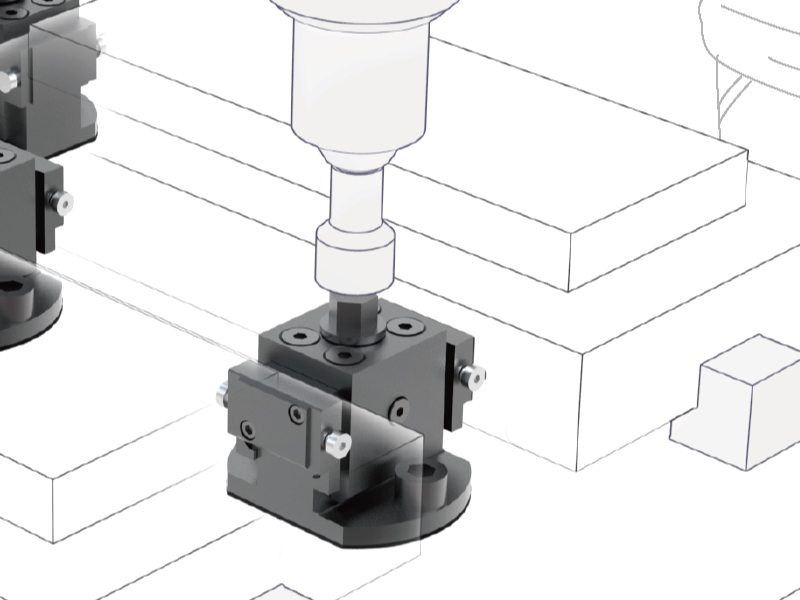

ナットランナー操作でクランプ/アンクランプを自動化するクランプユニットです。
ロボットで操作することでクランプ作業を省人化します。
ナットランナークランプ の特長
ボルトの締め付け作業時間をナットランナー操作で短縮
クランプの作業時間を大幅に短縮
ナットランナーにより素早いクランプ、アンクランプ操作が可能。
締付力の一定化が可能
締付トルクを設定できるナットランナーを使用することで、クランプ力の設定が可能。

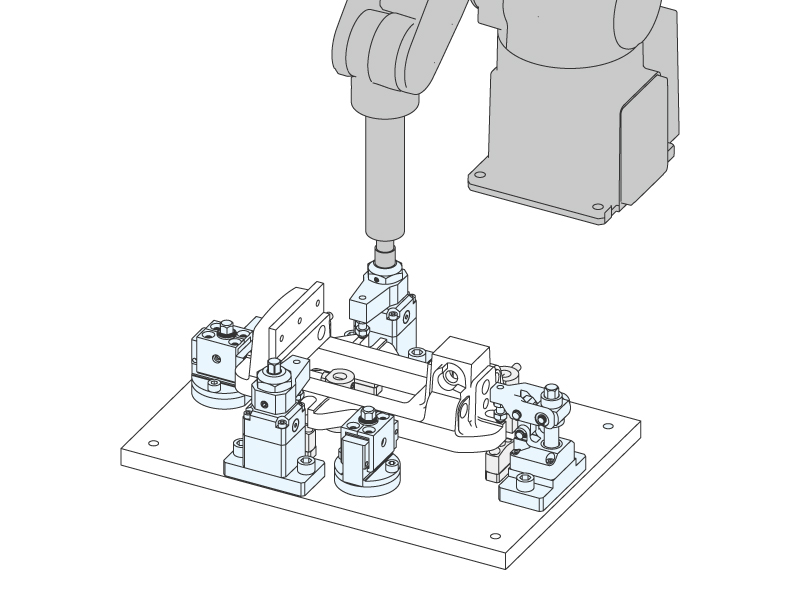

ロボットを活用した自動化に最適
油空圧配管も不要です。
初期の導入コストを抑えることが可能
動力の油圧ポンプや配管加工が不要。
組み付けコストを最小限に抑えます。
メンテンナス時の復旧も素早い
クランプ本体をネジで取り付けるため、故障や摩耗によるユニットの交換が容易。
ナットランナークランプ の種類
ナットランナークランプのラインナップは以下４種類に分類されています。
締め付け操作によるクランプバーの動作（軌道）や機能から選定いただけます。
スイングクランプ
リンククランプ
サイドクランプ
サポート
ナットランナークランプ のラインナップ
ナベヤが取り揃えているナットランナークランプの製品について紹介します。

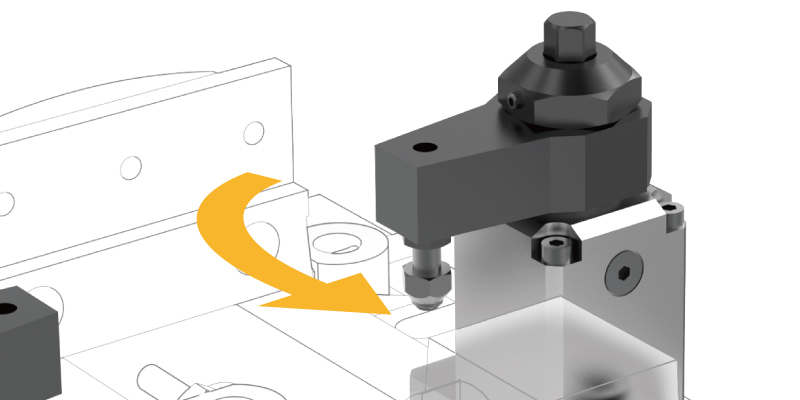

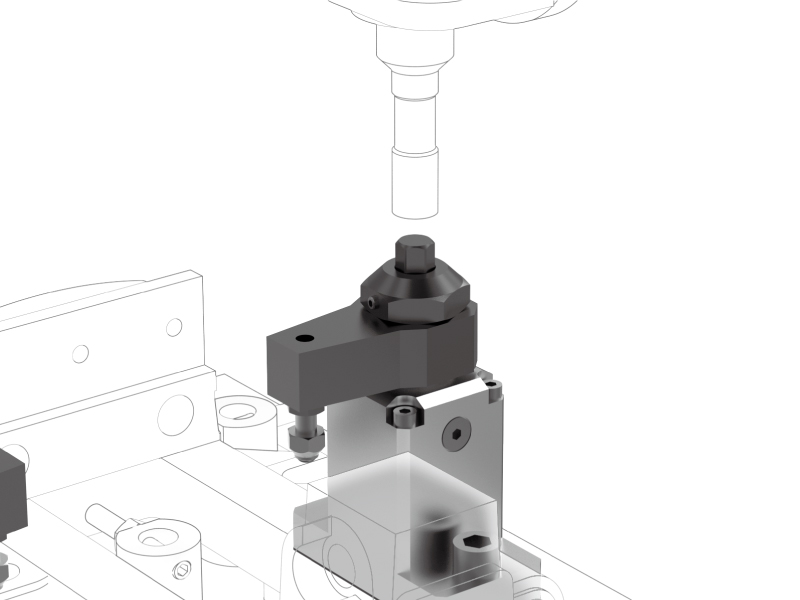

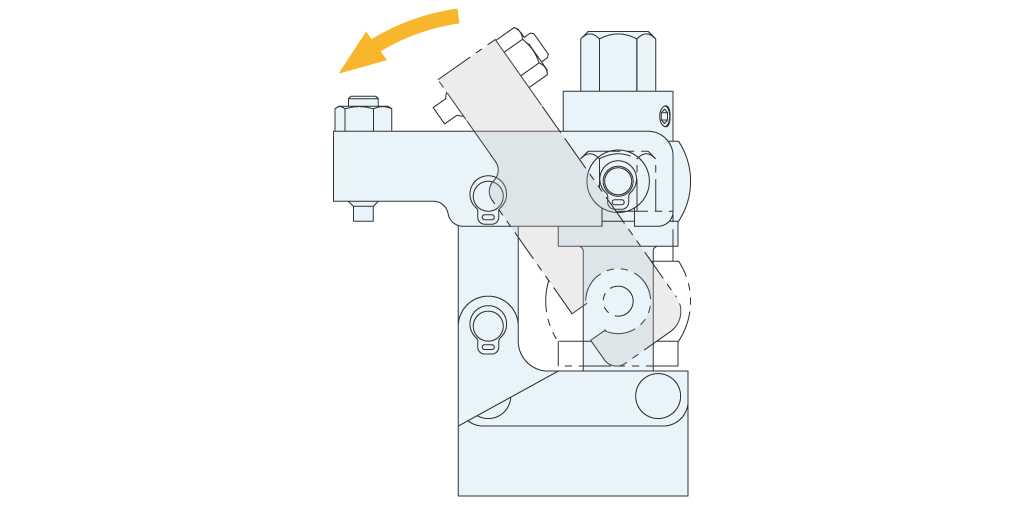

スイングクランプ
スイングクランプは、用途や設置環境に応じて豊富な旋回方向・旋回角度のバリエーションからお選びいただけます。
用途や設置環境に合わせた最適な組み合わせにより、以下メリットを実現します。
- 作業効率の向上
- 動線の最適化
- 設置スペースの有効活用
解説
- 旋回方向は、右（R）/左（L）いずれにも対応。設置レイアウトや着脱時のワーク動線に合わせて選択できます。
- 旋回角度は、10°ごとに選択が可能。旋回角度は、20°～90°で10°ごとに選択ができます。必要最小限の動作に抑えたい場合から、大きな可動範囲が求められる用途まで目的に応じた最適な角度をお選びいただけます。
- クランプ力はサイズによって異なります。3ｋN、6kN、10ｋN（最大締付力）よりお選びいただけます。

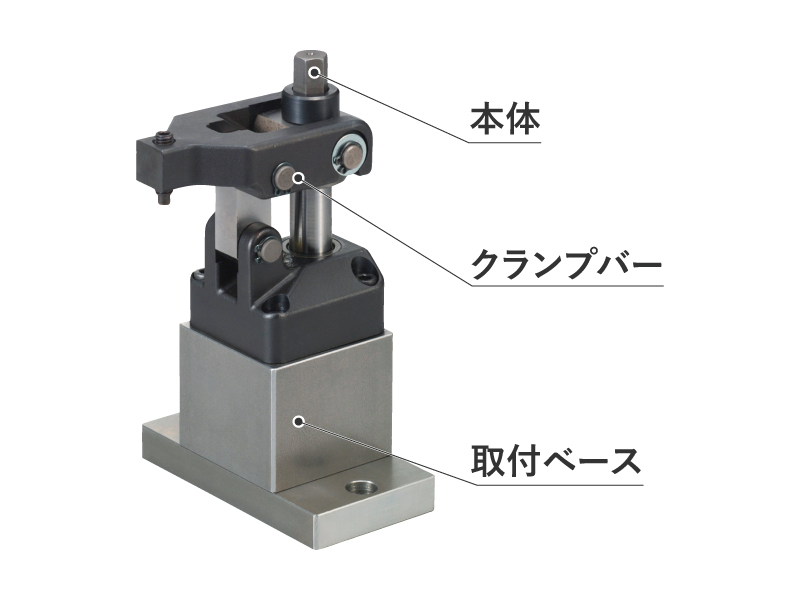

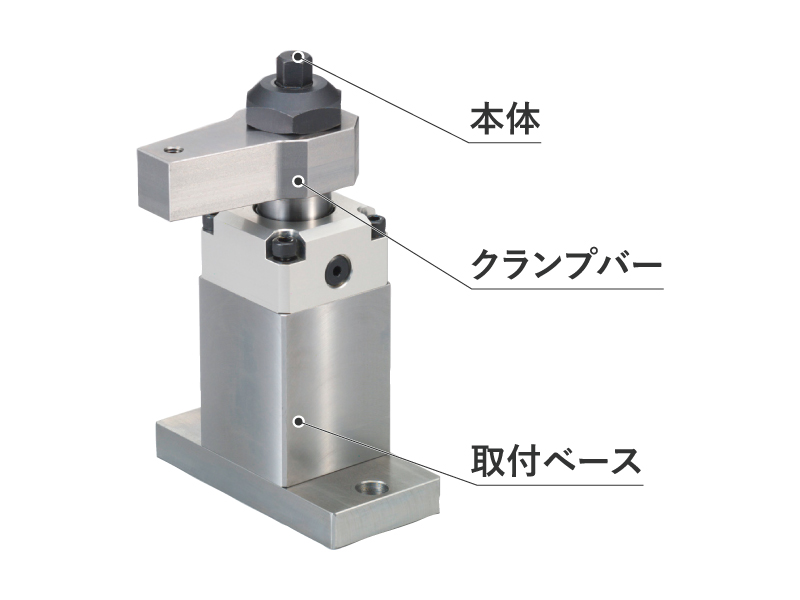

構成
本体、クランプバー、取付ベースの組み合わせでご使用いただけます。
- 本体 締付操作により、クランプバーを旋回・クランプを行う ユニットです。
- クランプバー本体に取り付けを行い、ワークをクランプするクランプバーです。
- 専用ベース本体の下に入れることで、クランプ高さを調整・ジグベース に固定します。

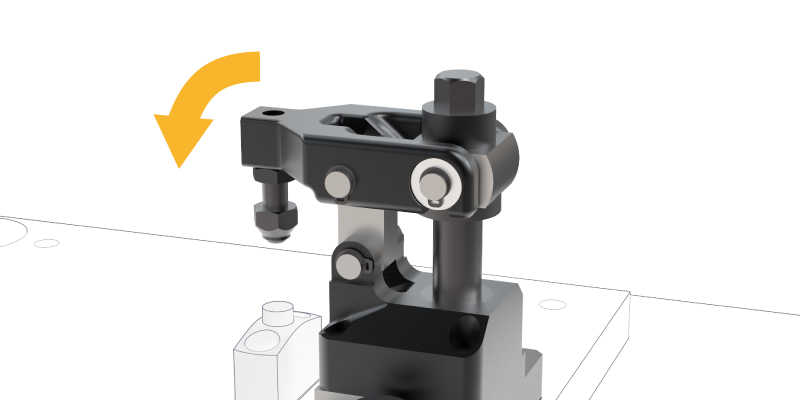

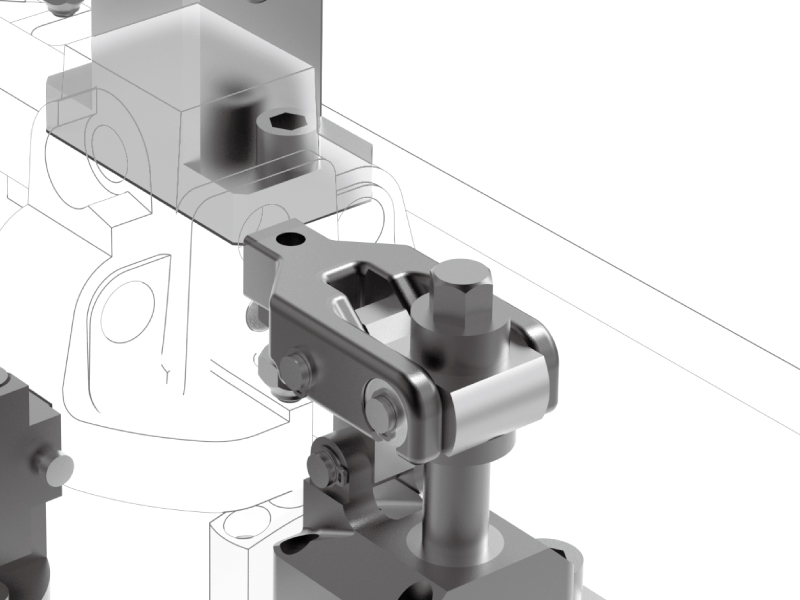

リンククランプ
- リンククランプは、クランプバーが高さ方向のみに動作する構造を採用しています。
- 前後・左右への不要な動きを抑えることで、可動範囲を最小限に抑えた設置が可能です。
- 周辺スペースとの干渉を防止したり、ジグの省スペース化を検討されている場合に適しています。
- クランプ力はサイズによって異なります。3ｋN、6kN、10ｋN（最大締付力）よりお選びいただけます。
構成
本体、クランプレバー、取付ベースの組み合わせでご使用いただけます。
- 本体 締付操作により、クランプレバーを垂直方向に移動 するユニットです。
- クランプレバー本体に取り付けを行い、ワークをクランプするクランプレバーです。
- 専用ベース本体の下に入れることで、クランプ高さを調整・ジグベース に固定します。

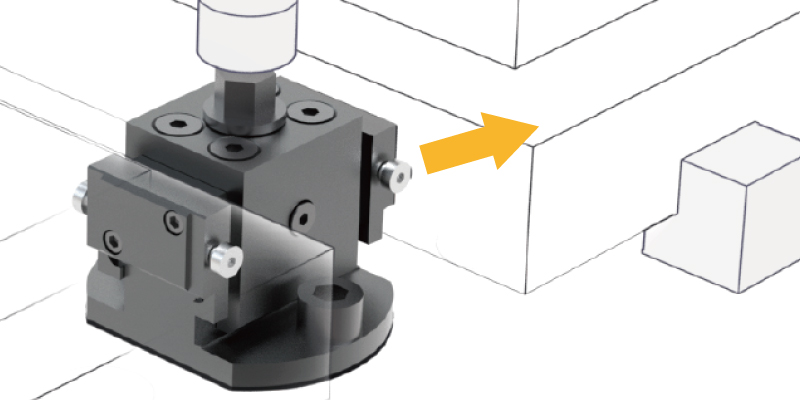

サイドクランプ
- サイドクランプは、ワークの取り数や用途に合わせて組み合わせてご使用できるシングル、ダブルのバリエーションをご用意しております。
- ワーク高さや加工面よりも低い位置で側面クランプが可能な構造を採用しています。
- 干渉を防ぎ、工具パスの変更もないため、上面加工用のクランプに最適です。
解説

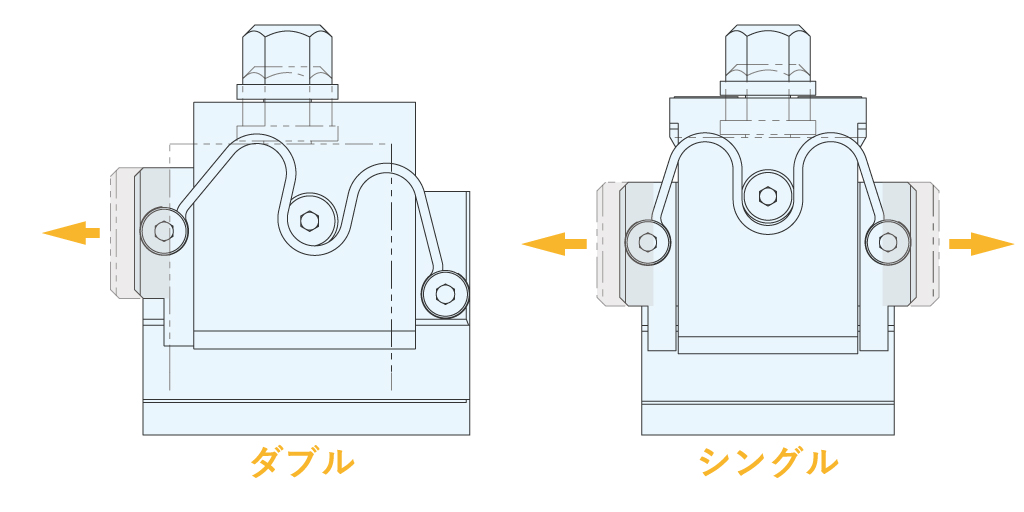

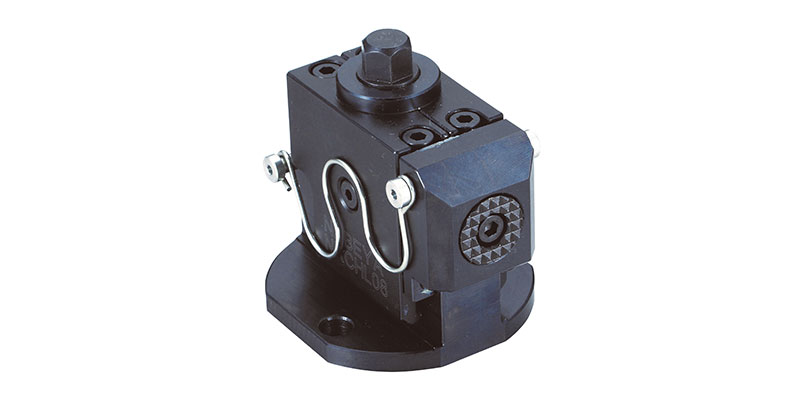

シングルクランプ
1箇所の締付操作で1方向にクランプします。
主に、位置決め部へのクランプ用途に使用されます。
クランプストローク10㎜で素材のバラつきを吸収、クランプ面がグリップ形状で黒皮面に食いつき強固にクランプできます。

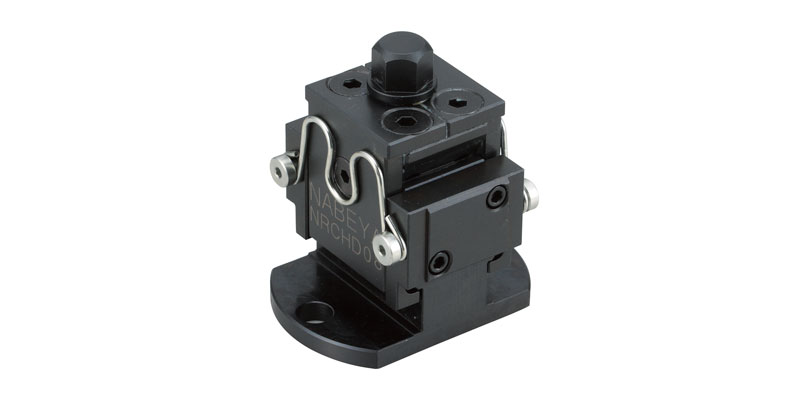

ダブルクランプ

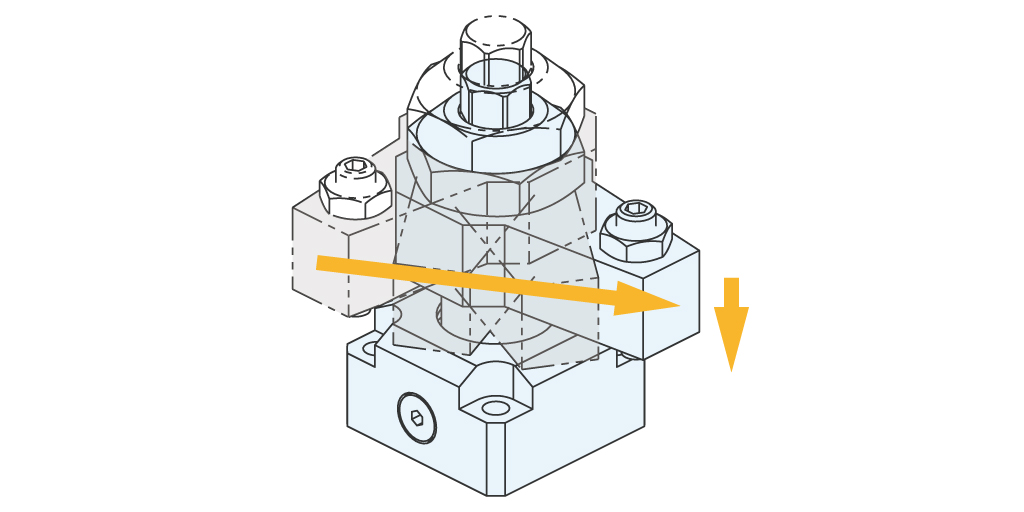

1箇所の締付操作で2方向同時にクランプします。
操作回数を大幅に削減し、作業効率の向上と省スペース化の両立を実現します。
2個のクランプを個別に操作する必要がなく、1回の操作で確実にクランプが完了。
段取り時間の短縮や作業負荷の軽減に貢献します。
バリエーション

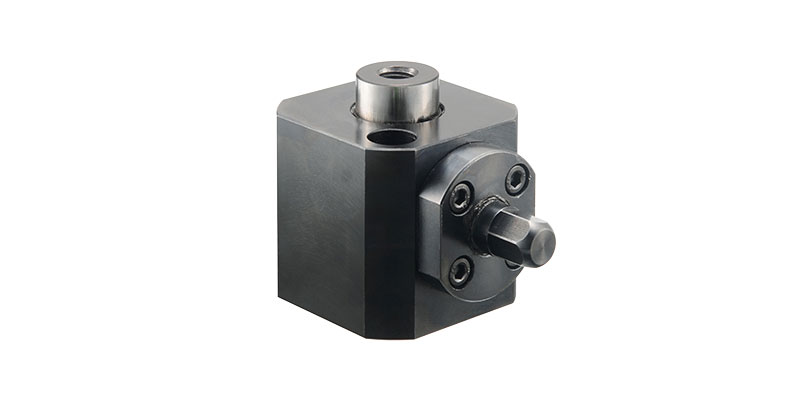

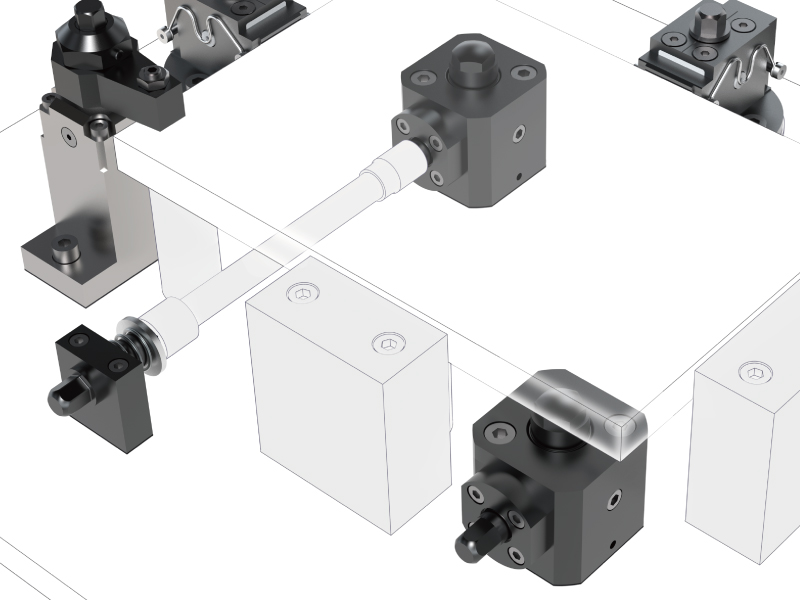

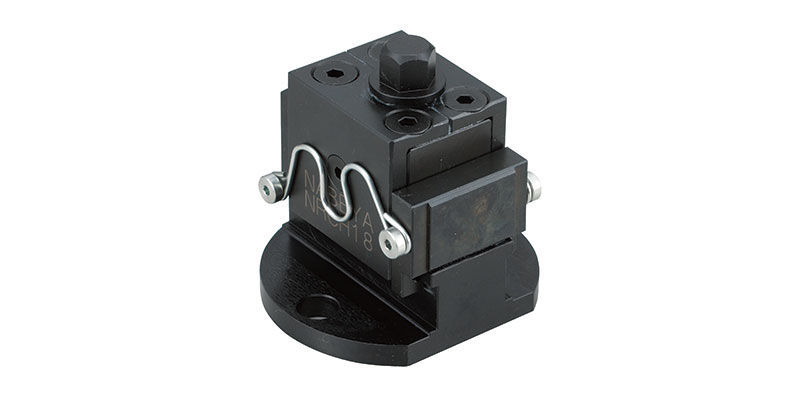

サポート
スイングクランプ、リンククランプ、サイドクランプなどと組み合わせて使用します。
加工時のビビりの低減や加工負荷による変形を抑え、加工精度の向上に貢献します。
ワークの材質・形状にあわせて上部のサポー ト先端にアタッチメントを取り付けできます。
操作時にアクセスが困難な場合は遠隔操作ユニットを使用して操作できます。
ラインナップ
サポート本体の他、操作性改善のための延長工具をご用意しております。
オプション
選定方法
各ラインナップごとに選定方法は異なります。
スイングクランプ
以下６点の要素から最適な製品・組み合わせをお選びいただけます。

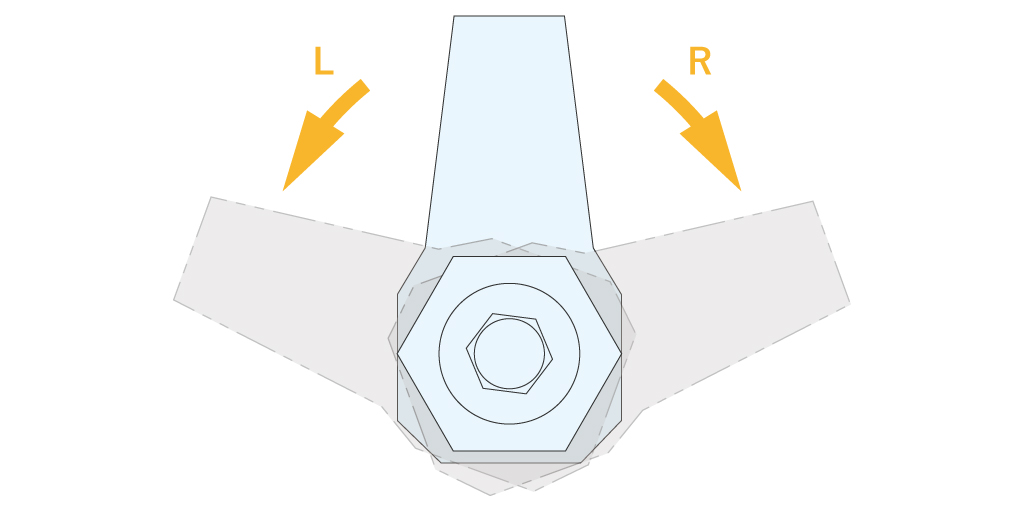

スイング方向
ワーク着脱時の干方向に合わせてお選びください。
スイング角度・スイングストローク
スイング時の干渉に合わせてお選びください。
ロックストローク
ワーク着脱時の上下方向の干渉に合わせてお選びください。
ロックストローク範囲内に入るように嵩上げ、または取付ベースを使用しワーク クランプ位置を設定してください。
全ストローク
ワーク着脱時の上下方向の干渉に合わせてお選びください。
ロックストローク範囲内に入るように嵩上げ、または取付ベースを使用しワーク クランプ位置を設定してください。
クランプ高さ
ワーク・クランプポイントの高さに合わせてお選びください。

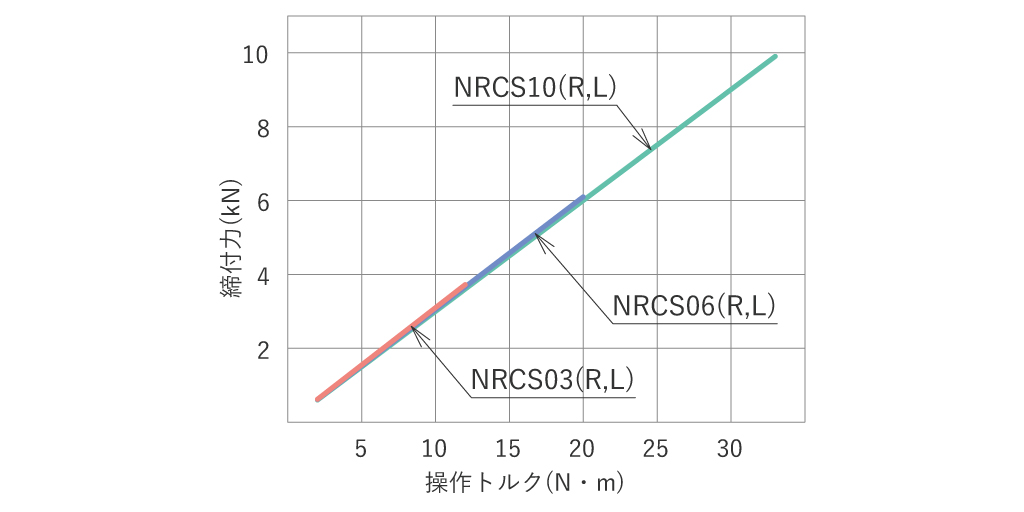

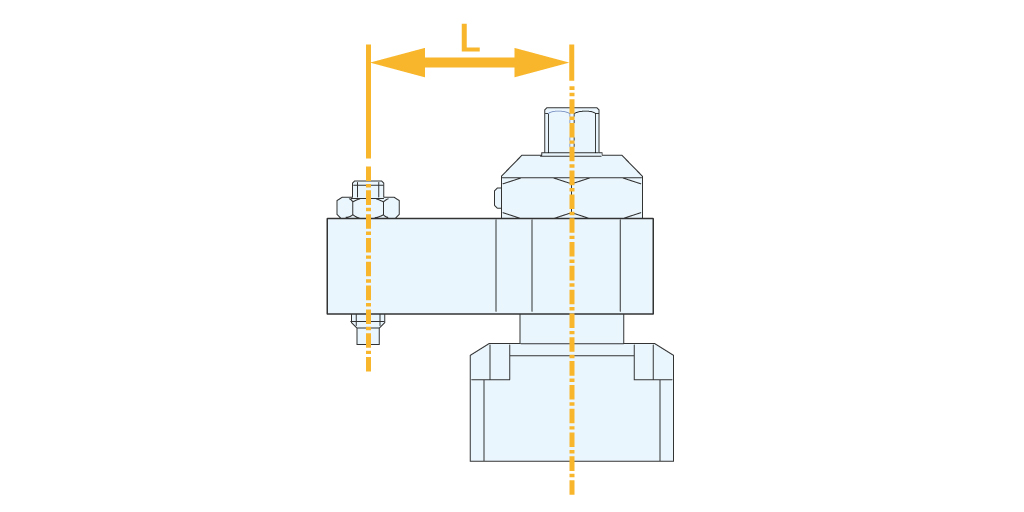

クランプ距離・締付力
クランプバー（標準タイプ）を用いた際のクランプ力です。対象ワークの材質やワーク加工時の切削抵抗に合わせてお選びください。
| No. | L |
|---|---|
| NRCS03（R,L) | 40 |
| NRCS06（R,L) | 50 |
| NRCS10（R,L) | 60 |
リンククランプ
以下４点の要素から最適な製品・組み合わせをお選びいただけます。

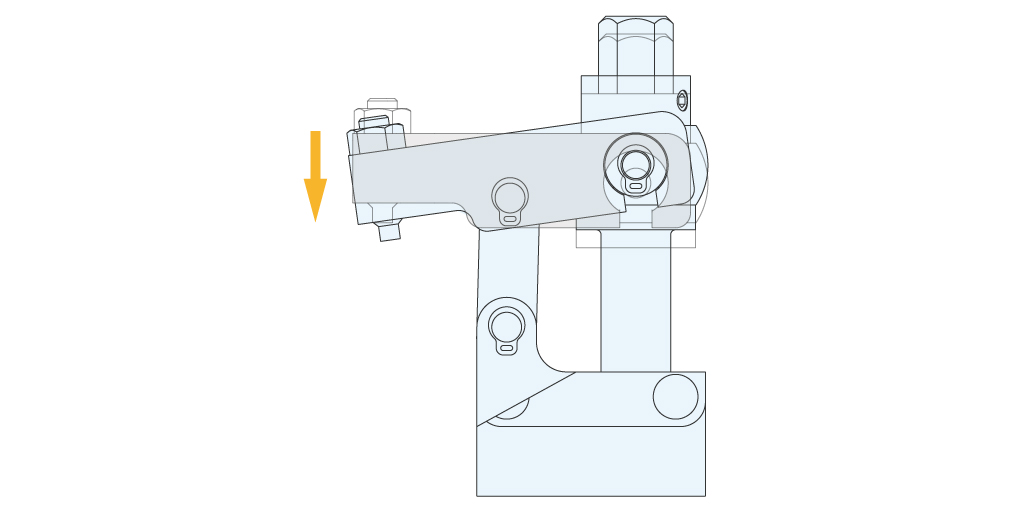

クランプストローク
上下の干渉に合わせてお選びください。

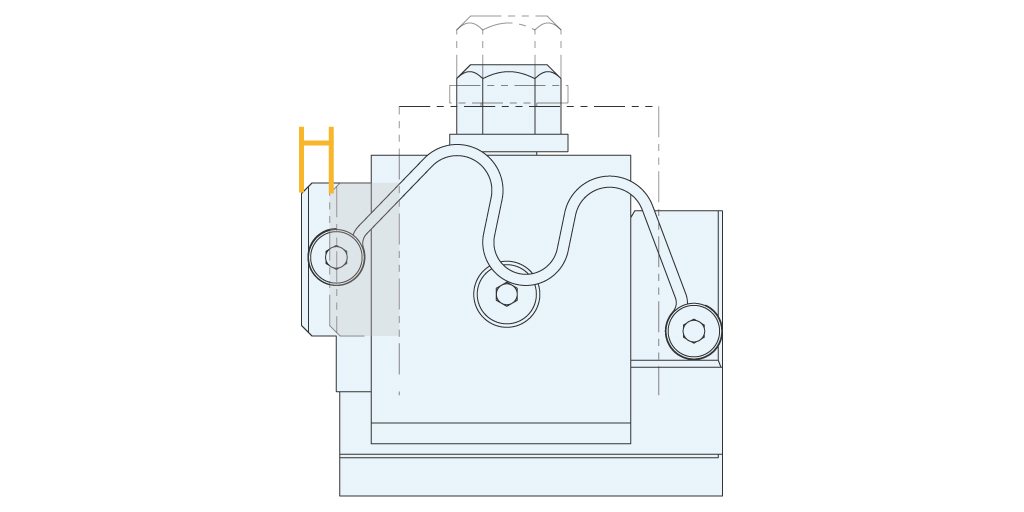

ストローク余裕
加工ワークの歪み・サイズのばらつきに合わせてお選びください。

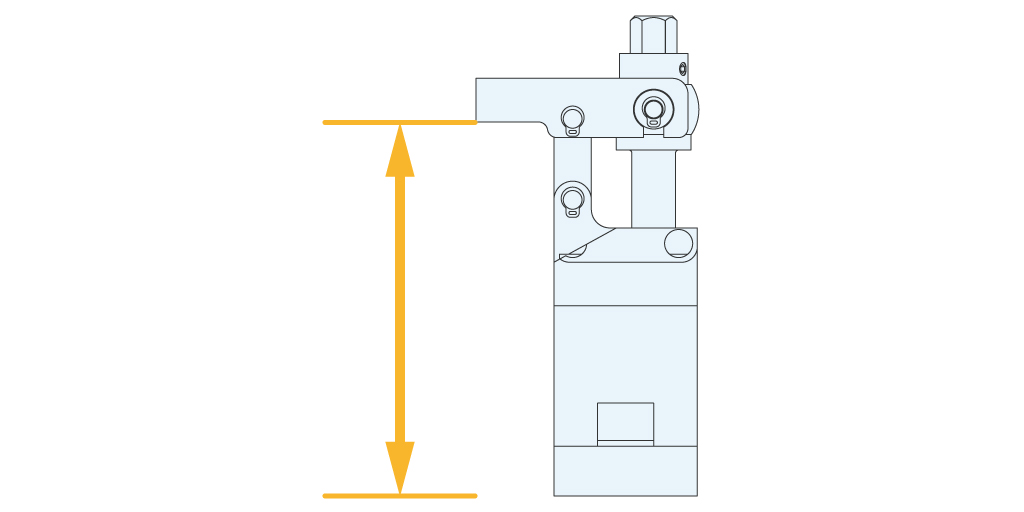

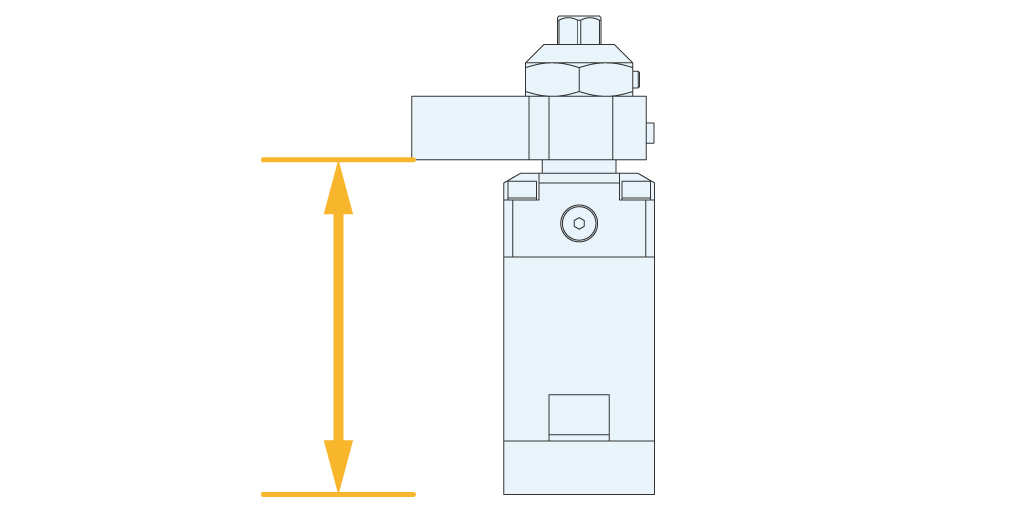

クランプ高さ
ワーク・クランプポイントの高さに合わせてお選びください。

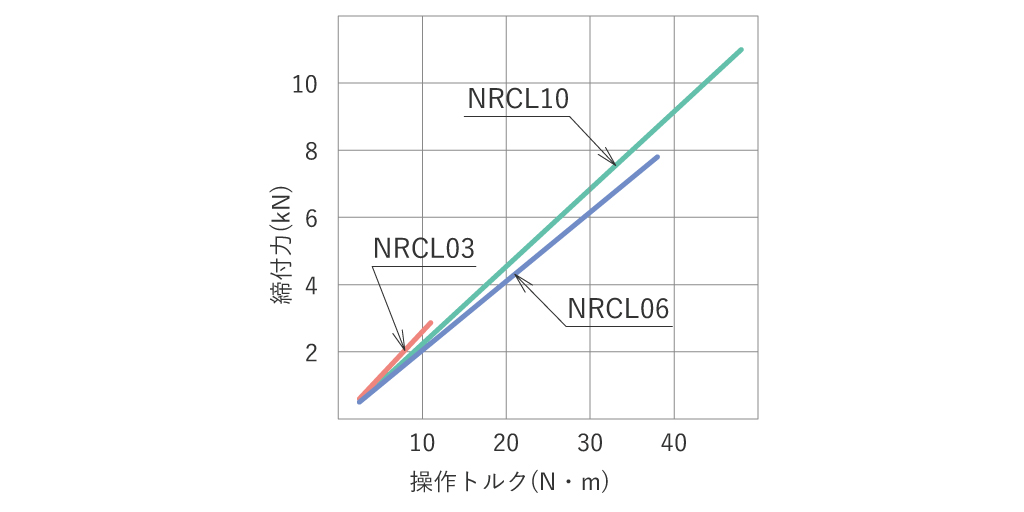

クランプ距離・締付力
締付力に応じてクランプ力は変動します。対象ワークの材質やワーク加工時の切削抵抗に合わせてお選びください。
| No. | L |
|---|---|
| NRCL03（R,L) | 25 |
| NRCL06（R,L) | 31 |
| NRCL10（R,L) | 40 |
サイドクランプ
以下５点の要素から最適な製品をお選びいただけます。
サイズ
設置スペースに合わせてお選びください。
クランプ方法
クランプ箇所・数に合わせてお選びください。
- シングル 1回の操作で1個のワークのクランプが可能
- タブル1回の操作で2個のワークのクランプが可能
クランプストローク
ワーク・クランプポイントの距離に合わせてお選びください。

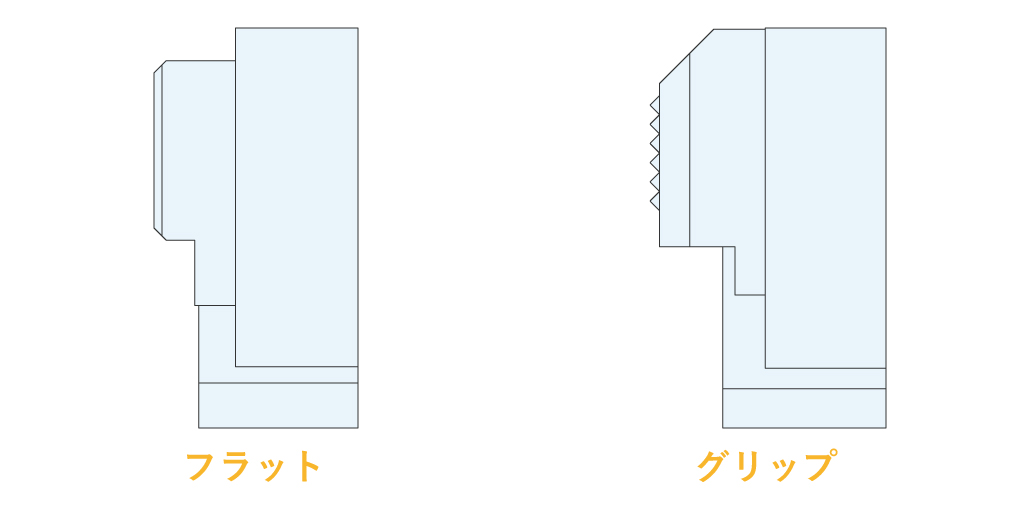

クランプ部形状
ワークの材質に合わせてお選びください。

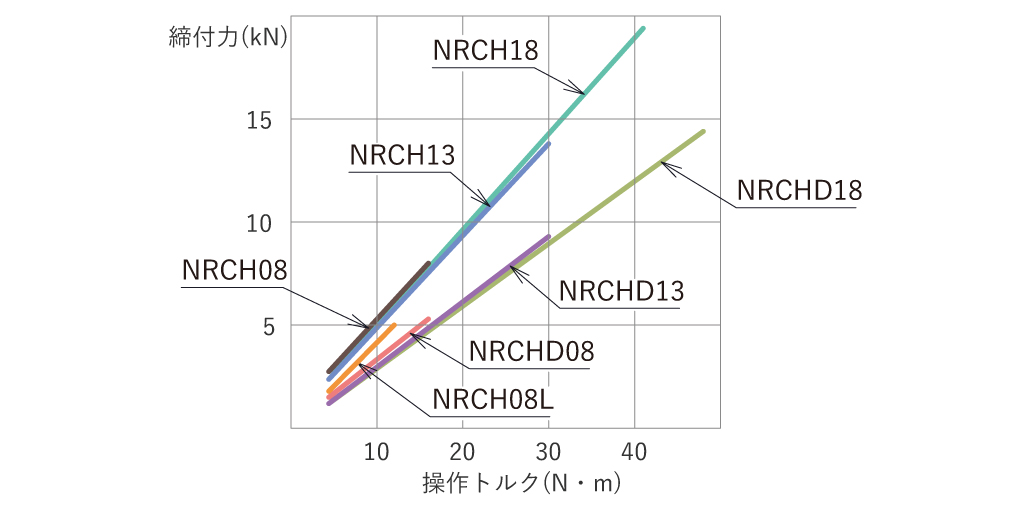

クランプ力
サポート
１種類のみのお取り扱いとなります。

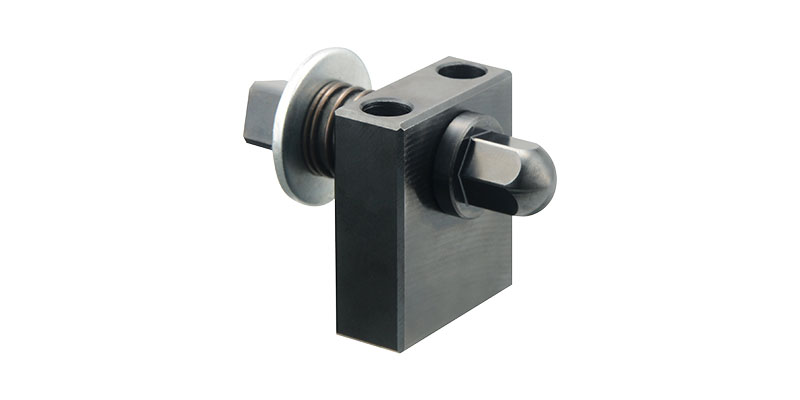

サポートへのアクセスが困難な 場合に、作業者の手元で操作するための延長工具をご使用ください。
注意事項
ナットランナークランプは、過大トルクを加えると製品が破損します。
本製品はナットランナーを用いることを前提としたものです。
類似のインパクトレンチ、インパルスレンチを用いる場合は、設定したトルクに対して出力トルクのばらつきが大きいために過大な操作入力が入 ることがあります。
使用の際には過大操作入力とならないように打撃数を一定にするなどの注意をしてください。
ジグ構築のサポートを行っています
お客様のニーズに合わせたジグの構築サポートを行っております。
ジグの検討や設計・製作が難しい場合はナベヤの「ジグソリューション」をご活用ください。
