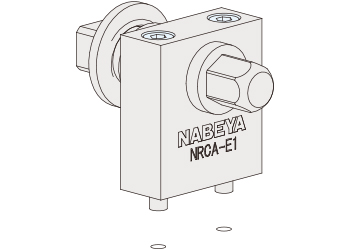

ナットランナーサポート 延長工具
E-9916
仕様/価格
No.が決まったら、在庫情報・CADデータ・製品BOXから詳細確認や問い合わせに進めます。
寸法図・サイズ表
サイズ表の「選択」にチェックを入れると、選択したNo.に対応した寸法図を確認できます。
| 選択 | オーダー№ | № | A | B | C | D | E | F | G | H | I | J | K | L | □M | N |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 161903 | NRCA-E1 | 40 | 66.5 | 45 | 16 | M5用 | 8 | 26 | 39.6 | 19.5 | 15 | 32 | 13 | 12.7 | 10 |
材質・熱処理・表面処理
| 名称 | 材質 | 熱処理 | 表面処理 |
|---|---|---|---|
| ナットランナーサポート 延長工具 | JBホルダー：S50C ジョイントバー：SCM440 |
ジョイントバー：HRC27 | JBホルダー・ジョイントバー：黒染め |
特長
-
■ワーク下部に配置する場合、クランプ操作部を延長させて操作することができます。

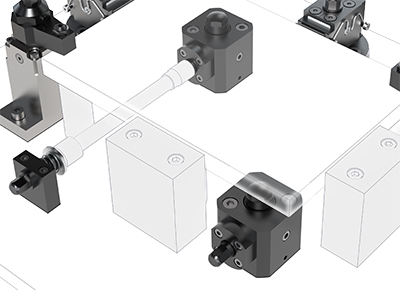

使用例
ナットランナ―サポートへのアクセスが困難な場合に、作業者の手元で操作性するための延長工具です。
使用方法
・使用するソケットとエクステンションバーは、お客様にてご用意ください。
・推奨組合せ以外のソケットやエクステンションバーをご使用の際は下記を参考に選定、配置してください。
ソケット：差込角12.7mm 二面幅13mm
エクステンションバー：差込角12.7mm

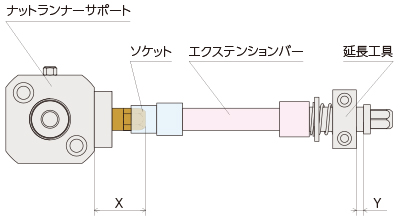

延長工具は、X部最大（38ｍｍ）の際にYが8ｍｍとなるよう配置して使用してください。
■寸法図

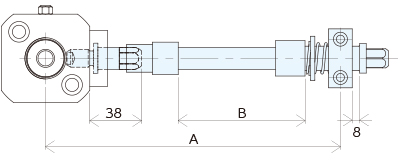

エクステンションバーあり

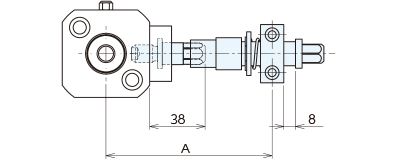

エクステンションバーなし
| メーカー：TONE | A | B | |
|---|---|---|---|
| ソケット | エクステンションバー | ||
| 4S-13 | - | 114 | - |
| EX40-050 | 150 | 36 | |
| 320 | 175 | 61 | |
| EX40-050 | 200 | 86 | |
| EX40-125 | 225 | 111 | |
| 321 | 250 | 136 | |
| EX40-200 | 300 | 186 | |
| 407 | 350 | 236 | |
| EX40-300 | 400 | 286 | |
| EX40-400 | 500 | 386 | |
| 420 | 700 | 586 | |
| EX40-1000 | 1100 | 986 | |
取付方法

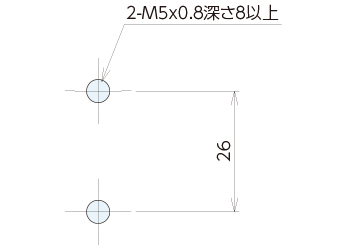

上面からボルト2箇所で固定します。
取付ボルトは、六角穴付きボルトM5X45をご使用ください。
●寸法図
