ナットランナーサポート
E-9916
仕様/価格
No.が決まったら、在庫情報・CADデータ・製品BOXから詳細確認や問い合わせに進めます。
寸法図・サイズ表
サイズ表の「選択」にチェックを入れると、選択したNo.に対応した寸法図を確認できます。
| 選択 | オーダー№ | № | A | B | φC | D | E | F | G | H | I | J | K | φL | M | N | O | P | Q |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 161902 | NRCA1-10 | 60 | 57 | 32-38 | 6 | 12 | 36 | M8用 | 48.4 | 6 | 7 | 30 | 25 | 10 | M12x1.75深さ24 | 32 | 15 | 13 |
特長
-
■加工負荷によるワークの変形、振動（ビビり）の発生を防止できます。
■ナットランナー、電動ドライバーを使用してサポートピンの固定を自動化できます。
■10kNの高い保持力、コンパクト設計で省スペースに配置できます。
■長寿命。耐久テスト20000回クリア。自動化ラインにおいて高い信頼性があります。
■サポートピンの操作部が設置面に対して平行、操作位置の変化が小さく、操作位置を一定にできます。
■押上荷重が12～19Nと小さく、軽量ワークから設置できます。

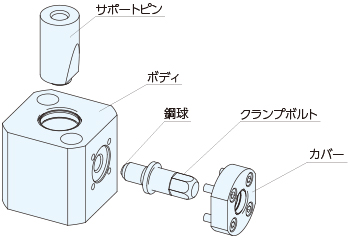

構成図

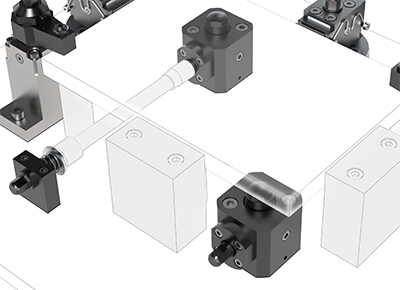

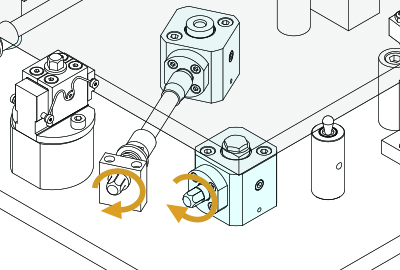

使用例
ワークの下部に設置。
※他の治具等との干渉やアクセスが困難な場合は，ナットランナーサポート延長工具(別売)をご使用ください。

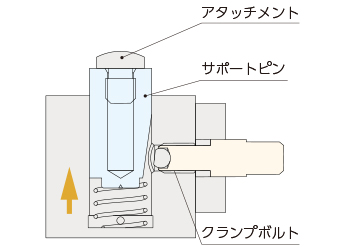

機構説明
サポートピンは常にバネの力で押し上げた状態です。
ワークの自重でサポートピンが下がり、側面のクランプボルトを操作でロックすることで、サポートピンを固定します。
①サポートピンは常にバネの力で押し上げた状態。

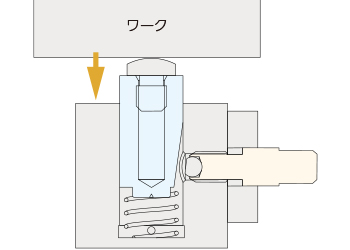

②ワーク自重によって沈み込む。

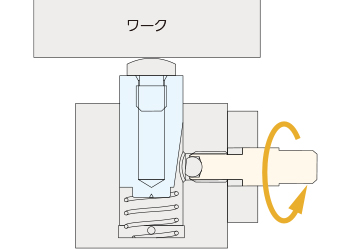

③側面のクランプボルトを操作し、サポートピンの位置を固定。
使用方法
■手順

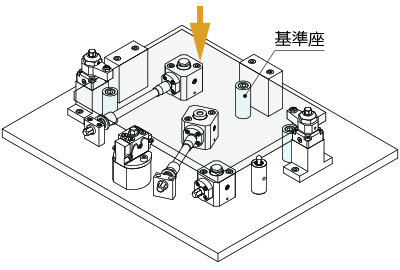

①ワークを基準の上に置く。

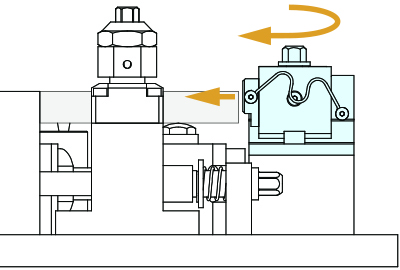

②横からクランプ治具を締めて、左右方向を決める。

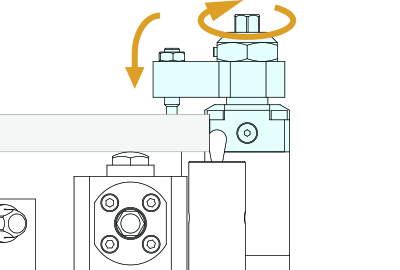

③ナットランナークランプを締める。
④最後にナットランナーサポートを締める。
取付方法
上面からボルト２箇所で固定します。取付ボルトは、SKS08060をご使用ください。
位置決めが必要な場合は、平行ピンφ6×15 軸径公差h7をお客様にてご準備のうえご使用ください。

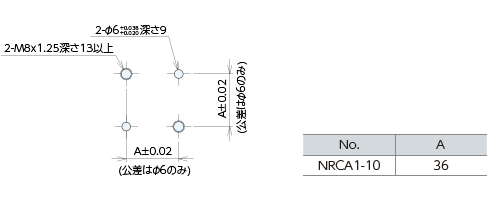

●取付加工寸法
