ナベヤのエポキシグラウトとは

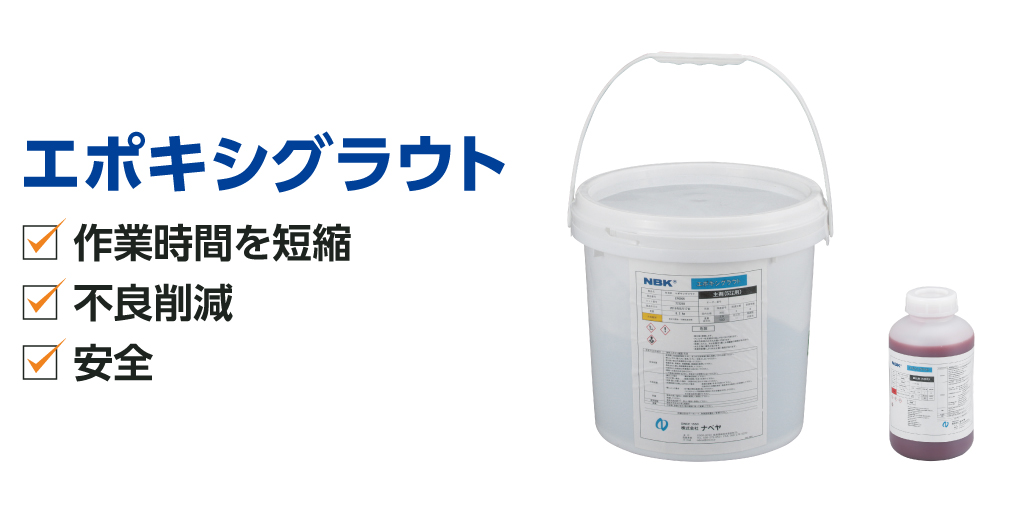

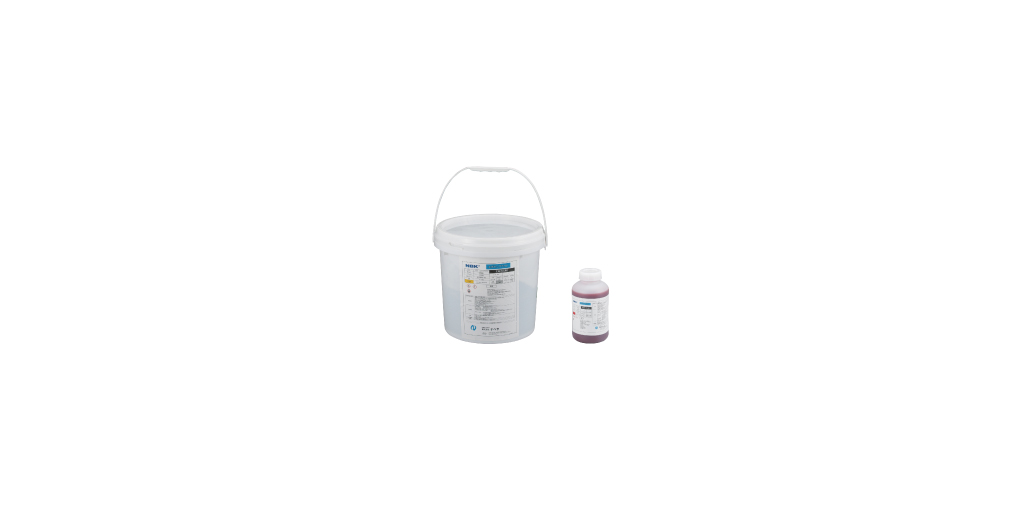

ナベヤのエポキシグラウトは、骨材/フィラー(硅砂が主成分)などを配合した主剤と硬化剤を混合することで強固に硬化・接着する2液性の硬化型接着剤です。
地震や加減速による設備のズレや転倒防止、基礎と締結による設備剛性の向上を目的として、アンカーホールに設置したアンカーボルトと基礎を強固に接着・硬化させる機能を果たします。
主にマシニングセンタ、試験機、大型ポンプ、コンプレッサなどで使用されます。
また、据付後の高さやレベルが必要な定盤や大型モータ、試験機などを設置するコンクリート床面のレベル差を補修したり、基礎の凹凸面を平面にして運搬時の振動を低減するための2次基礎材料としても多く使用されています。

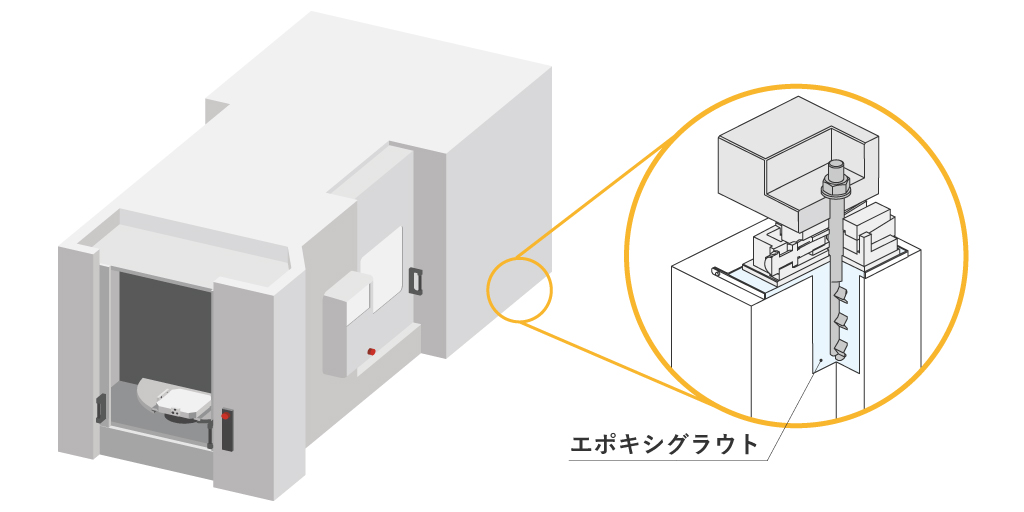

マシニングセンタのアンカー施工使用例

定盤据付時のピットレベル差補修使用例

エポキシグラウトの特長

作業時間を短縮

ナベヤのエポキシグラウトは流動性が高く低発熱のため、攪拌作業から打設、流し込みまで安全に素早く作業ができます。
圧送ポンプや樋などを利用して作業を標準化することにより作業性を高めることも可能です。
また、養生期間(硬化時間)が短いため、夕方打設で翌日には芯出し作業が開始できるようになり、据付工数全体の短縮に貢献します。

養生期間比較
ナベヤのエポキシグラウト

1日(12時間)

一般的なセメントモルタル 7日間

不良削減・優れた作業性

ナベヤのエポキシグラウトは、確実に能力を発揮できるよう作業性に配慮された設計です。
エポキシグラウトは、主材と硬化材が均一になるように確実に攪拌しなければ硬化不良を起こします。
これらの攪拌不良を防止するために、硬化剤を着色し混合完了を「見える化」しています。
攪拌されたエポキシグラウトは流動性が高くスムーズに流し込みできます。
また、液体混合作業で粉塵等の飛散がないため、周辺機器への影響もなくクリーンな環境下での据付も可能です。

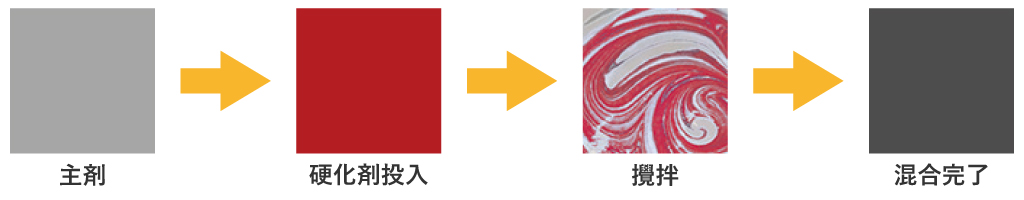

混合完了の見える化

高強度

アンカーボルトおよびコンクリートとの接着強度はもちろん、引張強度、圧縮強度も高いため耐震効果や基礎との一体化による剛性アップを可能にします。

圧縮強度比較
ナベヤのエポキシグラウト

85N/㎟~

一般的なセメントモルタル 30N/㎟


安全

毒物及び劇物指定令(令和7年11月1日)に非該当で、法令対応や書類手続きなどの手間を削減、スムーズな調達が可能です。
管理毒物及び劇物指定令に該当する場合、事業者・営業者や使用目的の確認や登録、譲受書の取得や販売確認記録を5年間保存する義務が発生します。
また該非判定書、SDSなど各種証明書発行に対応しているため安心して海外への発送が可能です。※1
※1)各国の規制は、お客様にて最終確認をお願いいたします。

使用例

ここでは最も多く使用されているマシニングセンタの据付例をご紹介しています。

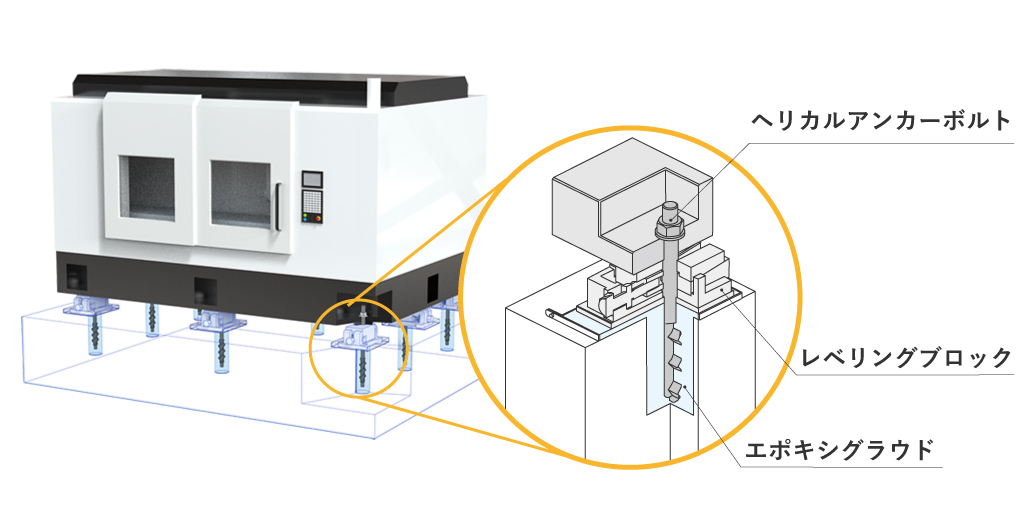

マシニングセンタの据付には、ジャッキポイントにレベリングブロック・ヘリカルアンカーボルトを設置し、そのアンカーボルトを基礎と接着・固定させた後、レベル調整、ナットで固定・締結しています。

マシニングセンタ



使用製品
ヘリカルアンカーボルト
機械と基礎を強固に締結するアンカーボルトです。
ナット固定時の締め付けトルクに対する回転や引抜に対する強度を高める埋込部が階段形状になっています。



レベリングブロック
ジャッキポイントに設置し、設置高さを高精度に調整するブロックです。
許容荷重が大きく、微細なレベル調整が可能です。
側面から挿入、アンカーボルトを設置できるU溝形状のものが主流です。



レベリングブロック用ライナー
機械とレベリングブロックが平面・平行に設置するためのプレートです。
荷重を分散するためにも使用します。



エポキシグラウト
  • 養生時間が短いため据付工数全体を短縮可能。
  • 不良の原因となる強度不足を見える化で防止。
  • 毒物及び劇物指定令(令和7年11月1日)に非該当。

  • お気軽にお問い合わせください

    このような課題はありませんか?

    • グラウトを使用しているが、輸出規制に抵触し困っている。
    • 機械を強固に固定したい。
    • 据付作業時の発熱で作業性が悪い。
    • 攪拌が完了したか、判断が難しい。
    • 自社で使用しているエポキシグラウトが安全に使用できるものか不安。


    お困りごとの相談やアドバイス等可能ですので、お気軽にお問い合わせください。
