エポキシグラウト

E-1123

  • エポキシグラウト PIC1
  • エポキシグラウト PIC2

  • エポキシグラウト PIC1

  • エポキシグラウト PIC2

ナベヤのエポキシグラウトは、骨材／フィラー（硅砂が主成分）などを配合した主剤と硬化剤を混合することで強固に硬化・接着する２液性の硬化型接着剤です。

仕様/価格

No.が決まったら、在庫情報・CADデータ・製品BOXから詳細確認や問い合わせに進めます。
オーダーNo. No. 主剤 kg 硬化剤 kg 全体質量 kg 全体容量 ℓ 価格 在庫設定 在庫情報 製品BOX
127386 EPG005 8.2 1 9.2 5 36,700 在庫 在庫〇 追加
117505 EPG014 23 2.8 25.8 14 81,500 在庫 在庫〇 追加

寸法図・サイズ表

サイズ表の「選択」にチェックを入れると、選択したNo.に対応した寸法図を確認できます。
選択 オーダーNo. No.
127386 EPG005
117505 EPG014

特長

■高強度
・高い圧縮強度
　圧縮強度　85N/㎟（ナベヤ規格値）、実測平均値も99.9N/㎟と極めて高く、荷重による変位を大幅に低減。
・高い接着強度
　セメント・アンカーボルト・ライナーとの接着強度が高く、基礎と強固に締結・固定が可能。大きな荷重や衝撃に対して設備の安定性を確保します。

■据え付けリードタイムの短縮
・優れた流動性
　流動性が高いためアンカーホールへ素早く流し込みができ、作業時間の短縮が可能。わずかなクラックにも浸透し、基礎を強固にできます。
・連日据付作業を考慮した養生期間
　養生期間が12時間のため、夕方にアンカーホールへ流し込めば翌朝からレベル出しが可能。短期間の据付ができます。

■施工不良防止
・硬化性能を確実に発揮する攪拌作業
　主材と硬化材が均一になるように確実に攪拌しなければ硬化不良を起こします。
　攪拌不良を防止するために、硬化剤を着色し混合完了を「見える化」し、取扱い説明書や動画で確実に攪拌できます。
　また、攪拌や流し込み作業中に発生する熱を極力抑えた仕様で、安全かつ安定した作業環境を提供しています。

■安全性
・毒物及び劇物指定令（平成30年6月29日改正）に非該当
　毒劇物規制の対象外・安全な製品であるため、法令対応や書類手続きなどの手間を削減、スムーズな調達が可能です。
　管理毒物及び劇物指定令に該当する製品の場合は、事業者・営業者や使用目的の確認や登録、譲受書の取得や販売確認記録を5年間保存する義務が発生します。
　安全データシート（SDS）も提供しています。

[動画はこちらから]
流動性

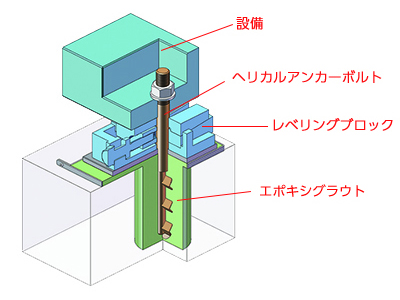

構成図

EPG005

EPG014

使用例

エポキシグラウトは、工作機械、各種産業機械、定盤等据付時のアンカー固定に最適です。





据付に必要なレベリングブロック・ヘリカルアンカーボルト（別売り）と組み合せて使用することで、以下効果を得られます。



・装置剛性の向上
・揺動防止による精度の安定化
・地震の転倒による人身災害のリスク低減





レベリングブロック一覧はこちら



ヘリカルアンカーボルトはこちら



詳細につきましてはその他をご確認ください。

使用方法

●作業の流れ



1.主剤の開梱と攪拌

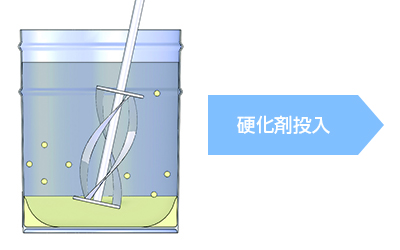

主剤の攪拌

骨材が含まれているため、開封後均一な性状にする作業



混合物の攪拌

硬化剤と主剤全体を均一にするための作業

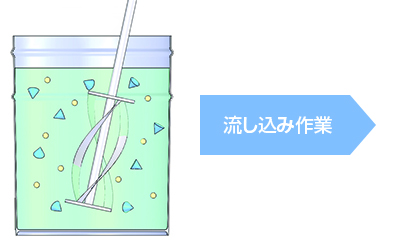

2.流し込み

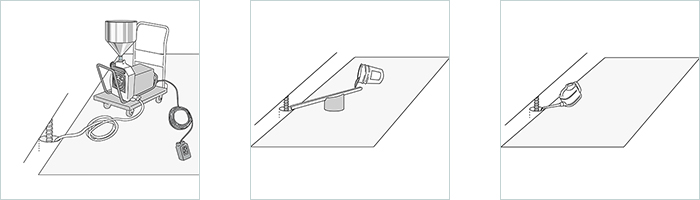

充填孔に流し込みをします。施工方法に応じてミニポンプ、とい、じょうろ等を使います。







●攪拌作業動画







●硬化時の性状

強度項目 試験方法 ナベヤ規格値 N/mm2 実測平均値 N/mm2
圧縮強度 ASTM D 695 70 78.6
JIS K7208 85 99.9
圧縮弾性率 ASTM D 695 6000 6241
JIS K7208 5000 6800
引張強度 ASTM D 638M 20 25.8
JIS K7113 20 25.1
曲げ強度 ASTM D 790M 35 55.6
JIS K7203 35 55.2
圧縮せん断強度 ASTM C 882 20MF 27.5MF
JIS K6852 5MF 9.3MF
引張せん断強度 ASTM D 1002 10 16.7COF
JIS K6850 15COF 18.3COF
線膨張係数 ASTM D 2566 3.3X10-4 3.2X10-4
熱膨張係数 ASTM C 531 6.8X10-5 6.7X10-5

※MF：セメントモルタル破壊、COF：接着材破壊
　養生期間：20℃Ｘ7日間





■注意事項

必ず１セット単位で混合を行ってください。
本製品は攪拌作業が必須作業です。
ハンドミキサー 250～300rpmを事前に準備してください。

流し込み作業は、とい、じょうろ、ポンプ等による作業となります。詳細はご相談ください。
使用期限が製造後１年のため、必要な分量を都度お求めください。

その他

●各種書類及び証明書はお問合せください。

非該当証明書、毒物及び劇物指定令非該当証明、取扱説明書、SDS等



各種証明書発行依頼はこちら





●マシンインストレーションシステムとは・・・

レベリングブロック・ヘリカルアンカー・エポキシグラウトから構成され、基礎と一体化、耐震・剛性効果を高め、設計～据付までをバックアップするシステムです。



①機械と基礎の一体化による耐震・剛性効果

機械と基礎をヘリカルアンカー及びエポキシグラウトで締結、一体化する事で、地震による設備の転倒・ズレを防止し震災後、素早く復旧が可能。
スピンドルやテーブル移動量が大きく、加速度の高い加工機などの移動防止効果を図るとともに、長期的な機械精度の安定化を実現させます。



②剛性・精度・解析・荷重試験等による技術データのバックアップ

過去の実績ではなく、後任・次期開発者へ理論値だけでなく確実なデータを基準として引継ぎ管理が可能。



  • レベリングブロック

    荷重による変位量の解析と実測定値、荷重と操作トルク等

    　　

  • アンカーボルト

    引張強度、締付力、破断荷重等の実試験値



  • エポキシグラウト

    圧縮強度、引張強度、コンクリート及び鋼材接着強度等



③作業性も重視、確実な据付と工期期間を大幅短縮

撹拌作業の良し悪しで硬化強度が大幅に変わるエポキシグラウトは、着色による混合サイン「見える化」・手順書による確実な作業で正規の硬化強度を発揮させ、打設翌日にはレベル出しが可能です。
レベリングブロックは内部抵抗の低減により、μ単位のレベル出しを可能にします。







●コンクリート施工との養生期間比較

施工工期　約６日間の短縮が可能



コンクリート施工の場合 エポキシグラウト施工の場合
コンクリート打設後　養生７日間
本芯出し		 エポキシグラウト打設後　養生１日
本芯出し





●コンクリート施工との強度比較

コンクリート圧縮強度　30～40N/㎟
エポキシグラウト圧縮強度　85N/㎟～100N/㎟
