RoHS対応

クランプピン シール付き

E-9993

仕様/価格 金属ピン(最高使用温度:150℃)

オーダー
ピン高さ
mm
最大径部
mm
荷重
N
バネ
表面処理
質量g 価格 在庫設定 在庫情報 製品BOX CAD
DXF STEP
967702 CPA0306P-1 4 2.5 10 - 1 1,870 在庫 在庫〇 追加 DL
967703 CPA0306P-2 4 2.5 20 黒染め 1 1,870 在庫 在庫〇 追加 DL
967704 CPA0306P-3 4 2.5 40 亜鉛メッキ 1 1,870 在庫 在庫〇 追加 DL
967705 CPA0510P-1 6 3.5 20 - 2.5 1,870 在庫 在庫〇 追加 DL
967706 CPA0510P-2 6 3.5 50 黒染め 2.5 1,870 在庫 在庫〇 追加 DL
967707 CPA0510P-3 6 3.5 100 亜鉛メッキ 2.5 1,870 在庫 在庫〇 追加 DL
967708 CPA0610P-1 10 7 40 - 3.7 2,030 在庫 在庫〇 追加 DL
967709 CPA0610P-2 10 7 75 黒染め 3.7 2,030 在庫 在庫〇 追加 DL
967710 CPA0610P-3 10 7 150 亜鉛メッキ 3.7 2,030 在庫 在庫〇 追加 DL
967711 CPA0812P-1 13 9 50 - 7.5 2,300 在庫 在庫〇 追加 DL
967712 CPA0812P-2 13 9 100 黒染め 7.5 2,300 在庫 在庫△ 追加 DL
967713 CPA0812P-3 13 9 200 亜鉛メッキ 7.5 2,300 在庫 在庫△ 追加 DL
967714 CPA1016P-1 16 11 100 - 15 2,450 在庫 在庫〇 追加 DL
967715 CPA1016P-2 16 11 200 黒染め 15 2,450 在庫 在庫〇 追加 DL
967716 CPA1016P-3 16 11 300 亜鉛メッキ 15 2,450 在庫 在庫△ 追加 DL

寸法図・サイズ表

選択 オーダー
A B 0.-1 C D E
967702 CPA0306P-1 4 7 3 6 0.5
967703 CPA0306P-2 4 7 3 6 0.5
967704 CPA0306P-3 4 7 3 6 0.5
967705 CPA0510P-1 6 12 5 10 0.8
967706 CPA0510P-2 6 12 5 10 0.8
967707 CPA0510P-3 6 12 5 10 0.8
967708 CPA0610P-1 10 12 6 10 1
967709 CPA0610P-2 10 12 6 10 1
967710 CPA0610P-3 10 12 6 10 1
967711 CPA0812P-1 13 14 8 12 1.3
967712 CPA0812P-2 13 14 8 12 1.3
967713 CPA0812P-3 13 14 8 12 1.3
967714 CPA1016P-1 16 18 10 16 1.6
967715 CPA1016P-2 16 18 10 16 1.6
967716 CPA1016P-3 16 18 10 16 1.6

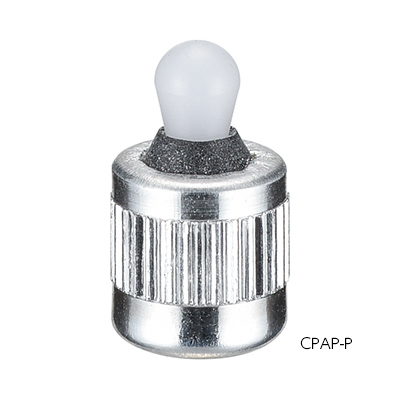

仕様/価格 樹脂ピン(最高使用温度:150℃)

オーダー
ピン高さ
mm
最大径部
mm
荷重
N
バネ
表面処理
質量g 価格 在庫設定 在庫情報 製品BOX CAD
DXF STEP
967717 CPAP306P-1 4 2.5 10 - 1 1,870 在庫 入荷予定 追加 DL
967718 CPAP306P-2 4 2.5 20 黒染め 1 1,620 廃番 お問合わせ 追加 DL
967719 CPAP510P-1 6 3.5 20 - 2.5 1,870 在庫 在庫〇 追加 DL
967720 CPAP510P-2 6 3.5 50 黒染め 2.5 1,470 廃番 お問合わせ 追加 DL
967721 CPAP610P-1 10 7 40 - 3.7 2,030 在庫 在庫〇 追加 DL
967722 CPAP610P-2 10 7 75 黒染め 3.7 1,750 廃番 お問合わせ 追加 DL
967723 CPAP812P-1 13 9 50 - 7.5 2,300 在庫 在庫〇 追加 DL
967724 CPAP812P-2 13 9 100 黒染め 7.5 1,810 廃番 お問合わせ 追加 DL
967725 CPAP1016P-1 16 11 100 - 15 2,450 在庫 在庫△ 追加 DL
967726 CPAP1016P-2 16 11 200 黒染め 15 2,120 廃番 お問合わせ 追加 DL

寸法図・サイズ表

選択 オーダー
A B 0.-1 C D E
967717 CPAP306P-1 4 7 3 6 0.5
967718 CPAP306P-2 4 7 3 6 0.5
967719 CPAP510P-1 6 12 5 10 0.8
967720 CPAP510P-2 6 12 5 10 0.8
967721 CPAP610P-1 10 12 6 10 1
967722 CPAP610P-2 10 12 6 10 1
967723 CPAP812P-1 13 14 8 12 1.3
967724 CPAP812P-2 13 14 8 12 1.3
967725 CPAP1016P-1 16 18 10 16 1.6
967726 CPAP1016P-2 16 18 10 16 1.6

材質・熱処理・表面処理

名称 材質 表面処理
クランプピン シール付き 本体:アルミニウム
ピン:SUM22L(CPA)、ポリアセタール(CPAP)
バネ:SWPB
シール:CR
本体:クロメート処理
ピン:亜鉛メッキ(CPA)
バネ:表内に記載

特長

■薄型ワークに最適!
■ワークを押し込むだけでワンタッチクランプ。

[最高使用温度]150℃

構成図

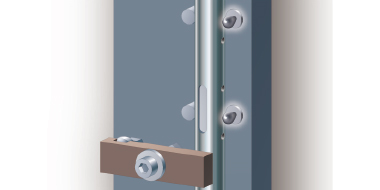

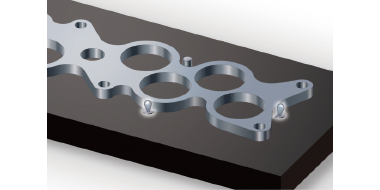

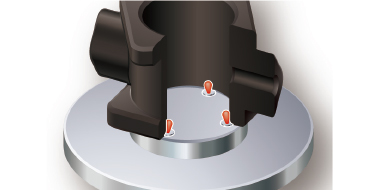

使用例

検査用治具

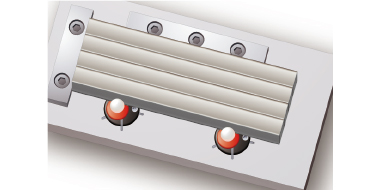

パイプ加工治具

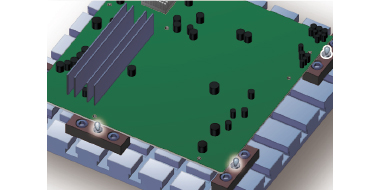

基盤検査用治具

食品関係のライン

レーザー刻印用治具

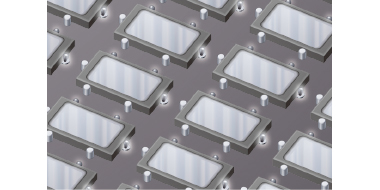

小物ワークの多数個取り用治具

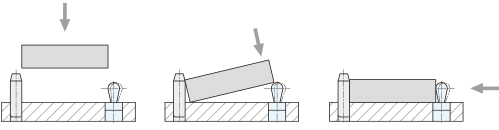

使用方法

ワークを基準ピン(もしくは基準ブロック)に当ててクランプピンの上に軽く載せ、押し込むことでクランプ状態となります。

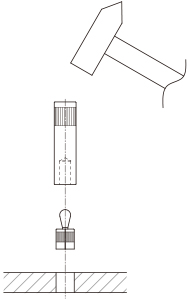

取付方法

クランプピンの種類とサイズに対応した専用のインサート工具(別売品)をご使用ください。





取付穴の加工


金属式クランプピンの取付穴は、本体寸法にてH8公差で加工してください。
深さは本体 B寸法
穴径は本体 D寸法をH8公差で加工してください。

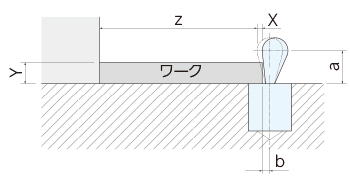

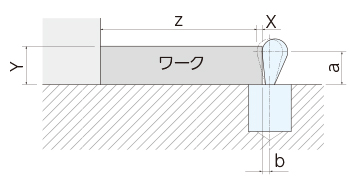

取付位置の算出方法


クランプピンの取付位置は、ワークの長さzに荷重に必要な距離Xを加えた値になります。
Xの値は、ワークの厚みYにより算出方法が異なります。
※a・bの値は下表をご参照ください。



①ワークの厚みYがピンの最大径部より厚い(もしくは同じ)場合

クランプピンの取付位置は、ワークの長さzにbを加えた位置になります。
つまり、x=bになります。





②ワークの厚みYがピンの最大径部より薄い場合

この場合は、ワークとピンの接触部がピンの最大径部aに未たないため、先にXの値を算出します。
 X=b-(a-y)x0.123
クランプピンの取付位置は、ワークの長さzに算出したXの値を加えた位置になります。





a b
CPA(P)0306P 2.5 1.0
CPA(P)0510P 3.5 1.7
CPA(P)0610P 7.0 2.0
CPA(P)0812P 9.0 2.7
CPA(P)1016P 11.0 3.4
