• ERON

RoHS対応

クランプピン シール無し

E-9993

仕様/価格 金属ピン (最高使用温度:250℃)

オーダーNo. No. ピン高さ
mm
最大径部
mm
荷重
N
価格 在庫設定 在庫情報 製品BOX CAD
DXF STEP
967677 CPA0306-1 4 2.5 10 1,430 在庫 在庫〇 追加 DL
967678 CPA0306-2 4 2.5 20 1,430 在庫 お問合わせ 追加 DL
967679 CPA0306-3 4 2.5 40 1,430 在庫 在庫〇 追加 DL
967680 CPA0510-1 6.7 4.2 20 1,600 在庫 入荷予定 追加 DL
967681 CPA0510-2 6.7 4.2 50 1,600 在庫 在庫△ 追加 DL
967682 CPA0510-3 6.7 4.2 100 1,600 在庫 在庫〇 追加 DL
967683 CPA0610-1 10.7 7.7 40 1,660 在庫 在庫〇 追加 DL
967684 CPA0610-2 10.7 7.7 75 1,660 在庫 在庫〇 追加 DL
967685 CPA0610-3 10.7 7.7 150 1,660 在庫 在庫△ 追加 DL
967686 CPA0812-1 13.9 9.9 50 1,810 在庫 在庫〇 追加 DL
967687 CPA0812-2 13.9 9.9 100 1,810 在庫 在庫〇 追加 DL
967688 CPA0812-3 13.9 9.9 200 1,810 在庫 在庫〇 追加 DL
967689 CPA1016-1 16.7 11.7 100 2,030 在庫 在庫△ 追加 DL
967690 CPA1016-2 16.7 11.7 200 2,030 在庫 在庫△ 追加 DL
967691 CPA1016-3 16.7 11.7 300 2,030 在庫 在庫△ 追加 DL

寸法図・サイズ表

選択 オーダーNo. No. A B 0/-1 C D E a
967677 CPA0306-1 4 7 3 6 0.5 2.5
967678 CPA0306-2 4 7 3 6 0.5 2.5
967679 CPA0306-3 4 7 3 6 0.5 2.5
967680 CPA0510-1 6.7 11 5 10 0.8 4.2
967681 CPA0510-2 6.7 11 5 10 0.8 4.2
967682 CPA0510-3 6.7 11 5 10 0.8 4.2
967683 CPA0610-1 10.7 11 6 10 1 7.7
967684 CPA0610-2 10.7 11 6 10 1 7.7
967685 CPA0610-3 10.7 11 6 10 1 7.7
967686 CPA0812-1 13.9 13 8 12 1.3 9.9
967687 CPA0812-2 13.9 13 8 12 1.3 9.9
967688 CPA0812-3 13.9 13 8 12 1.3 9.9
967689 CPA1016-1 16.7 17 10 16 1.6 11.7
967690 CPA1016-2 16.7 17 10 16 1.6 11.7
967691 CPA1016-3 16.7 17 10 16 1.6 11.7

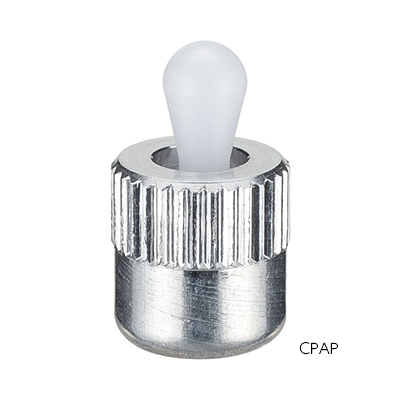

仕様/価格 樹脂ピン(最高使用温度:150℃)

オーダーNo. No. ピン高さ
mm
最大径部
mm
荷重
N
価格 在庫設定 在庫情報 製品BOX CAD
DXF STEP
967692 CPAP0306-1 4 2.5 10 1,430 在庫 在庫〇 追加 DL
967693 CPAP0306-2 4 2.5 20 1,240 廃番 お問合わせ 追加 DL
967694 CPAP0510-1 6.7 4.2 20 1,600 在庫 在庫〇 追加 DL
967695 CPAP0510-2 6.7 4.2 50 1,250 廃番 お問合わせ 追加 DL
967696 CPAP0610-1 10.7 7.7 40 1,660 在庫 在庫〇 追加 DL
967697 CPAP0610-2 10.7 7.7 75 1,310 廃番 お問合わせ 追加 DL
967698 CPAP0812-1 13.9 9.9 50 1,810 在庫 在庫〇 追加 DL
967699 CPAP0812-2 13.9 9.9 100 1,560 廃番 お問合わせ 追加 DL
967700 CPAP1016-1 16.7 11.7 100 2,030 在庫 在庫△ 追加 DL
967701 CPAP1016-2 16.7 11.7 200 2,030 廃番 お問合わせ 追加 DL

寸法図・サイズ表

選択 オーダーNo. No. A B 0/-1 C D E a
967692 CPAP0306-1 4 7 3 6 0.5 2.5
967693 CPAP0306-2 4 7 3 6 0.5 2.5
967694 CPAP0510-1 6.7 11 5 10 0.8 4.2
967695 CPAP0510-2 6.7 11 5 10 0.8 4.2
967696 CPAP0610-1 10.7 11 6 10 1 7.7
967697 CPAP0610-2 10.7 11 6 10 1 7.7
967698 CPAP0812-1 13.9 13 8 12 1.3 9.9
967699 CPAP0812-2 13.9 13 8 12 1.3 9.9
967700 CPAP1016-1 16.7 17 10 16 1.6 11.7
967701 CPAP1016-2 16.7 17 10 16 1.6 11.7

材質・熱処理・表面処理

名称 材質 表面処理
クランプピン シール無し 本体:アルミニウム
ピン:CPA/SUM22L、CPAP/ポリアセタール
バネ:SWPB
本体:クロメート処理
ピン:CPA/亜鉛メッキ
バネ:表内に記載

特長

■薄型ワークに最適!
■ワークを押し込むだけでワンタッチクランプ。

[最高使用温度]250℃

構成図

使用例

検査用治具

パイプ加工治具

基盤検査用治具

食品関係のライン

レーザー刻印用治具

小物ワークの多数個取り用治具

取付方法

クランプピンの種類とサイズに対応した専用のインサート工具(別売品)をご使用ください。





取付穴の加工


金属式クランプピンの取付穴は、本体寸法にてH8公差で加工してください。
深さは本体 B寸法
穴径は本体 D寸法をH8公差で加工してください。





取付位置の算出方法


クランプピンの取付位置は、ワークの長さzに荷重に必要な距離Xを加えた値になります。
Xの値は、ワークの厚みYにより算出方法が異なります。
※a・bの値は下表をご参照ください。

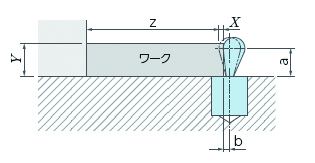

①ワークの厚みYがピンの最大径部より厚い(もしくは同じ)場合

クランプピンの取付位置は、ワークの長さzにbを加えた位置になります。
つまり、x=bになります。

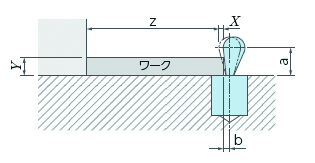

②ワークの厚みYがピンの最大径部より薄い場合

この場合は、ワークとピンの接触部がピンの最大径部aに未たないため、先にXの値を算出します。
 X=b-(a-y)x0.123
クランプピンの取付位置は、ワークの長さzに算出したXの値を加えた位置になります。





a b
CPA(P)0306 2.5 1.0
CPA(P)0510 4.2 1.7
CPA(P)0610 7.7 2.0
CPA(P)0812 9.9 2.7
CPA(P)1016 11.7 3.4
