【廃番】防振パッド シロマーGSH
E-9936
仕様・価格
No.が決まったら、在庫情報・CADデータ・製品BOXから詳細確認や問い合わせに進めます。
| 種類 | オ-ダ-No. | No. | サイズ | 面積(cm2) | 許容荷重N | 質量(g) | 価格 | 在庫設定 | 在庫情報 | 製品BOX | ||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| GSH200 | 100805 | GSH200-050-25 | 50 | 50 | 25 | 25 | 130～250 | 50 | 1,290 | 廃番 | お問合わせ | 追加 |
| GSH200 | 100806 | GSH200-075-25 | 75 | 75 | 25 | 56 | 340～670 | 115 | 2,550 | 廃番 | お問合わせ | 追加 |
| GSH200 | 100807 | GSH200-100-25 | 100 | 100 | 25 | 100 | 700～1,400 | 200 | 4,060 | 廃番 | お問合わせ | 追加 |
| GSH200 | 100808 | GSH200-150-25 | 150 | 150 | 25 | 225 | 1,950～3,800 | 450 | 9,150 | 廃番 | お問合わせ | 追加 |
| GSH200 | 100809 | GSH200-200-25 | 200 | 200 | 25 | 400 | 3,800～7,600 | 800 | 16,300 | 廃番 | お問合わせ | 追加 |
| GSH075 | 100800 | GSH075-050-25 | 50 | 50 | 25 | 25 | 60～120 | 30 | 940 | 廃番 | お問合わせ | 追加 |
| GSH075 | 100801 | GSH075-075-25 | 75 | 75 | 25 | 56 | 160～320 | 70 | 1,770 | 廃番 | お問合わせ | 追加 |
| GSH075 | 100802 | GSH075-100-25 | 100 | 100 | 25 | 100 | 300～600 | 125 | 2,660 | 廃番 | お問合わせ | 追加 |
| GSH075 | 100803 | GSH075-150-25 | 150 | 150 | 25 | 225 | 750～1,450 | 280 | 6,000 | 廃番 | お問合わせ | 追加 |
| GSH075 | 100804 | GSH075-200-25 | 200 | 200 | 25 | 400 | 1,400～2,750 | 500 | 10,700 | 廃番 | お問合わせ | 追加 |
| GSH015 | 100795 | GSH015-050-25 | 50 | 50 | 25 | 25 | 16～32 | 20 | 650 | 廃番 | お問合わせ | 追加 |
| GSH015 | 100796 | GSH015-075-25 | 75 | 75 | 25 | 56 | 37～70 | 40 | 1,120 | 廃番 | お問合わせ | 追加 |
| GSH015 | 100797 | GSH015-100-25 | 100 | 100 | 25 | 100 | 70～130 | 70 | 1,510 | 廃番 | お問合わせ | 追加 |
| GSH015 | 100798 | GSH015-150-25 | 150 | 150 | 25 | 225 | 170～320 | 150 | 3,390 | 廃番 | お問合わせ | 追加 |
| GSH015 | 100799 | GSH015-200-25 | 200 | 200 | 25 | 400 | 300～580 | 270 | 6,000 | 廃番 | お問合わせ | 追加 |
寸法図・サイズ表
サイズ表の「選択」にチェックを入れると、選択したNo.に対応した寸法図を確認できます。
| 選択 | オ-ダ-No. | No. | A | B | C |
|---|---|---|---|---|---|
| 100805 | GSH200-050-25 | 50 | 50 | 25 | |
| 100806 | GSH200-075-25 | 75 | 75 | 25 | |
| 100807 | GSH200-100-25 | 100 | 100 | 25 | |
| 100808 | GSH200-150-25 | 150 | 150 | 25 | |
| 100809 | GSH200-200-25 | 200 | 200 | 25 | |
| 100800 | GSH075-050-25 | 50 | 50 | 25 | |
| 100801 | GSH075-075-25 | 75 | 75 | 25 | |
| 100802 | GSH075-100-25 | 100 | 100 | 25 | |
| 100803 | GSH075-150-25 | 150 | 150 | 25 | |
| 100804 | GSH075-200-25 | 200 | 200 | 25 | |
| 100795 | GSH015-050-25 | 50 | 50 | 25 | |
| 100796 | GSH015-075-25 | 75 | 75 | 25 | |
| 100797 | GSH015-100-25 | 100 | 100 | 25 | |
| 100798 | GSH015-150-25 | 150 | 150 | 25 | |
| 100799 | GSH015-200-25 | 200 | 200 | 25 |
特長
-
■シロマーGSH(Sylomer GSH)
エーテル系の発泡ポリウレタン・エラストマーです。
シロマーGSH(Sylomer GSH)は、衝撃吸収と減衰性能に優れた粘弾性の発泡ポリウレタン材料です。衝撃荷重の発生するシャーリングやプレスマシンなどの振動吸収に適しています。
■オープンセルとクローズドセルの混合セル型発泡体
■粘弾性発泡ポリウレタン
■優れた衝撃吸収
■機械損失係数は0.35～0.55

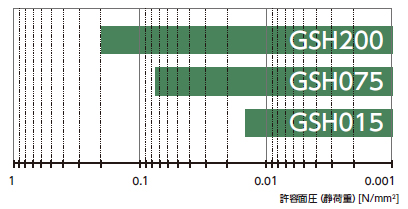

■許容静的荷重 0.015～0.20N/mm2（1.5～20N/cm2）
■衝撃に近い荷重の吸収
■緩衝材
■防振・防音用部材
■ショックアブソーバー

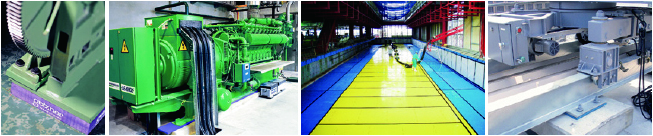

使用例
機構説明
●特性
| 種類 | GSH015 | GSH075 | GSH200 |
|---|---|---|---|
| 色 | 濃緑 | ||
| 損失係数（10Hz、室温） | 0.40-0.50 | 0.35-0.45 | 0.45-0.55 |
| 許容面圧（静荷重）（N/mm2）※ | 0.015 | 0.075 | 0.20 |
| 圧縮永久ひずみ（％） | 1 | 2 | 2 |
| 引張強度（N/mm2） | 0.3 | 0.5 | 1.0 |
| 伸び（％） | 250 | 200 | 200 |
| 燃焼性 | B2（DIN）、HBF（UL94） | ||
| 使用温度範囲（℃） | -30 to 50 | ||
| 許容温度（短期）（℃） | +110 | ||
| 熱伝導率（W/m･k） | 0.05 | 0.08 | 0.12 |
※サイズ：300Ｘ300mm 厚さ：25.0mm
特性グラフ
選定方法
■選定の注意事項

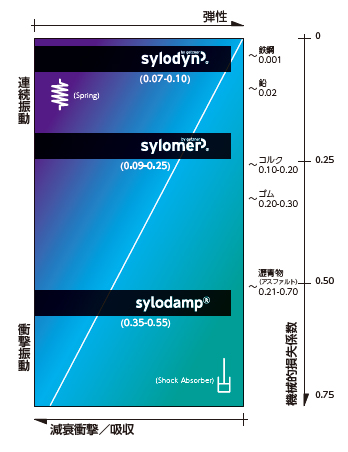

材料の選定は振動の種類により、連続振動の場合にはシロディン（Sylodyn）、衝撃振動の場合にはシロマーGSH（Sylomer GSH）、その中間の振動にはシロマー（Sylomer）が目安となります。
許容荷重の範囲内で使用することで、除振・防振性能が発揮されます。ご使用条件をもとに最適な防振パッドを選定し、その性能を専用ソフトウエアでシミュレーションいたします。
お気軽にお問合せ下さい。
