RoHS対応

ダブルグーズネッククランプ

E-9755

仕様/価格(1個価格)

オーダーNo. No. 最大適合ボルト径 全長 全巾 全高 質量kg 価格 在庫設定 在庫情報 製品BOX CAD
DXF STEP
951157 DGC18100 M18 100 40 40 0.62 20,500 在庫 在庫〇 追加 DL
951158 DGC25140 M24 140 60 60 2.04 28,600 在庫 在庫〇 追加 DL

寸法図・サイズ表

選択 オーダーNo. No. A B C D E F G
951157 DGC18100 100 40 40 20 20 46 18
951158 DGC25140 140 60 60 30 30 64 25

材質・熱処理・表面処理

名称 材質 表面処理
ダブルグーズネッククランプ S45C 焼付塗装

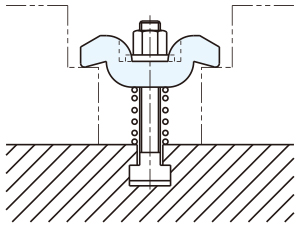

使用例
