• ERON

RoHS対応

ジグ用割り座金(SUS)

E-9308S

仕様/価格(1個価格)

オーダーNo. No. 適合ボルト 外径 質量g 価格 在庫設定 在庫情報 製品BOX CAD
DXF STEP
938872 JW0625S M6 25 15 8,650 在庫 在庫〇 追加 DL DL
938873 JW0825S M8 25 18 9,450 在庫 在庫〇 追加 DL DL
938874 JW1030S M10 30 25 10,200 在庫 在庫〇 追加 DL DL
938875 JW1235S M12 35 45 13,900 在庫 在庫〇 追加 DL DL

寸法図・サイズ表

選択 オーダーNo. No. A B C
938872 JW0625S 25 7 5
938873 JW0825S 25 9 6
938874 JW1030S 30 11 7
938875 JW1235S 35 13 8

材質・熱処理・表面処理

名称 材質
ジグ用割り座金(SUS) SUS316

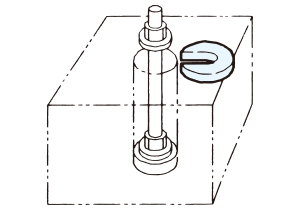

使用例
