RoHS対応

グーズネッククランプ(H型)

E-9424

  • グーズネッククランプ(H型) PIC1

  • グーズネッククランプ(H型) PIC1

仕様/価格（1個価格）

No.が決まったら、在庫情報・CADデータ・製品BOXから詳細確認や問い合わせに進めます。
オーダーNo. No. 最大適合ボルト径 全長 全巾 全高 質量kg 価格 在庫設定 在庫情報 製品BOX CAD
DXF STEP
915998 HCC06 M6 60 20 20 0.08 5,600 在庫 在庫〇 追加 DL DL
915999 HCC08 M8 80 25 24 0.16 6,000 在庫 在庫〇 追加 DL DL
916000 HCC10 M10 100 30 30 0.3 6,350 在庫 在庫〇 追加 DL DL
916001 HCC14 M14 125 40 40 0.68 6,450 在庫 在庫〇 追加 DL DL
916002 HCC16 M18 125 50 50 1.05 7,850 在庫 在庫〇 追加 DL DL
916003 HCC18 M18 160 50 50 1.4 9,400 在庫 在庫〇 追加 DL DL
916004 HCC20 M22 160 60 60 2 14,300 在庫 在庫〇 追加 DL DL
916005 HCC22 M22 200 60 60 2.41 15,300 在庫 在庫〇 追加 DL DL
995979 HCC30M250 M30 250 80 80 5.4 50,500 在庫 在庫△ 追加 DL DL
995980 HCC30M315 M30 315 80 100 9 65,000 在庫 在庫〇 追加 DL DL

寸法図・サイズ表

サイズ表の「選択」にチェックを入れると、選択したNo.に対応した寸法図を確認できます。
選択 オーダーNo. No. A B C D E F G H I J
915998 HCC06 6.6 60 10 20 10 8 23.3 13.4 20 8
915999 HCC08 9 80 12 25 12 9 29.5 16 24 11
916000 HCC10 11 100 15 30 15 12 37.5 21 30 14
916001 HCC14 14 125 20 40 20 16 47 26 40 18
916002 HCC16 18 125 25 50 25 20 58 22 50 23
916003 HCC18 18 160 25 50 25 20 58 32 50 23
916004 HCC20 22 160 30 60 30 24 66 33 60 27
916005 HCC22 22 200 30 60 30 24 66 48 60 27
995979 HCC30M250 33 250 40 80 40 40 107.5 47 80 45
995980 HCC30M315 33 315 50 80 40 40 107.5 67 100 45

材質・熱処理・表面処理

名称 材質 表面処理
グーズネッククランプ(H型) S45C 焼付塗装

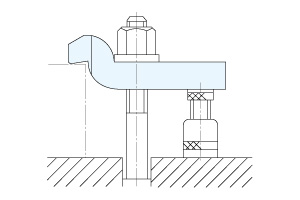

使用例
