レベル調整用球面ナット
E-9751
仕様/価格
タイプ | オーダー № |
№ | ネジ径 | 質量 g |
価格 | 在庫設定 | 在庫情報 | 製品BOX | CAD | |
---|---|---|---|---|---|---|---|---|---|---|
DXF | STEP | |||||||||
球面ナット | 982015 | LSN06 | M6x1.0 | 15 | 1,220 | 在庫 | 在庫〇 | 追加 |
![]() |
![]() |
球面ナット | 982016 | LSN08 | M8x1.25 | 15 | 1,220 | 在庫 | 在庫〇 | 追加 |
![]() |
![]() |
球面ナット | 982017 | LSN10 | M10x1.5 | 20 | 1,310 | 在庫 | 在庫〇 | 追加 |
![]() |
![]() |
球面ナット | 982018 | LSN12 | M12x1.75 | 20 | 1,310 | 在庫 | 在庫〇 | 追加 |
![]() |
![]() |
テーパー 座金 |
982019 | LTW06 | M6x1.0 | 8 | 840 | 在庫 | 在庫〇 | 追加 |
![]() |
![]() |
テーパー 座金 |
982020 | LTW08 | M8x1.25 | 8 | 840 | 在庫 | 在庫〇 | 追加 |
![]() |
![]() |
テーパー 座金 |
982021 | LTW10 | M10x1.5 | 10 | 900 | 在庫 | 在庫〇 | 追加 |
![]() |
![]() |
テーパー 座金 |
982022 | LTW12 | M12x1.75 | 10 | 900 | 在庫 | 在庫〇 | 追加 |
![]() |
![]() |

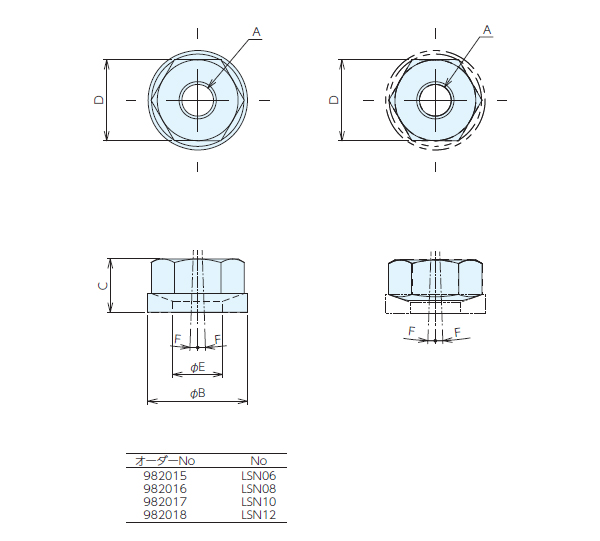

寸法図・サイズ表
選択 | オーダー № |
№ | A(並目) | B | C | D | E | F |
---|---|---|---|---|---|---|---|---|
982015 | LSN06 | M6x1.0 | 16 | 8.6 | 13 | 8 | 2° | |
982016 | LSN08 | M8x1.25 | 16 | 8.6 | 13 | 10 | 2° | |
982017 | LSN10 | M10x1.5 | 22 | 12.6 | 19 | 12 | 2° | |
982018 | LSN12 | M12x1.75 | 22 | 12.6 | 19 | 14 | 2° | |
982019 | LTW06 | M6x1.0 | 16 | 8.6 | 13 | 8 | 2° | |
982020 | LTW08 | M8x1.25 | 16 | 8.6 | 13 | 10 | 2° | |
982021 | LTW10 | M10x1.5 | 22 | 12.6 | 19 | 12 | 2° | |
982022 | LTW12 | M12x1.75 | 22 | 12.6 | 19 | 14 | 2° |
材質・熱処理・表面処理
名称 | 材質 |
---|---|
レベル調整用球面ナット | SUS304 |
特長
-
■球面ナットとテーパー座金の組み合わせで2度までの傾きを吸収します。
■テーパー座金は、球面座金に比べあたり面積が小さく少ないトルクで調整ができます。
■錆び強いSUS304材です。クリーンルームに使用できます。
