RoHS対応

レベリングフット

E-9223

仕様/価格

タイプ オーダーNo. No. ネジ径 パッド径 耐荷重kN 質量g 価格 在庫設定 在庫情報 製品BOX CAD
DXF STEP
S45C製 904921 FVL1025 M10X1.5 32 15 80 1,610 在庫 在庫〇 追加 DL DL
S45C製 904922 FVL1230 M12X1.75 48 25 180 1,860 在庫 在庫〇 追加 DL DL
S45C製 904923 FVL1435 M14X2 50 34 225 2,190 在庫 在庫〇 追加 DL DL
S45C製 904924 FVL1635 M16X2 65 45 365 2,570 在庫 在庫〇 追加 DL DL
S45C製 904925 FVL2040 M20X2.5 75 75 565 3,440 在庫 在庫〇 追加 DL DL
樹脂製 946696 FVL1230J M12X1.75 50 7 80 3,120 在庫 在庫〇 追加 DL DL
樹脂製 946697 FVL1635J M16X2 65 11 110 4,400 在庫 在庫〇 追加 DL DL
樹脂製 946698 FVL2040J M20X2.5 75 18 240 5,400 在庫 在庫〇 追加 DL DL
SUS303製 946699 FVL1230S M12X1.75 50 20 185 5,550 在庫 在庫〇 追加 DL DL
SUS303製 946700 FVL1635S M16X2 65 40 370 7,650 在庫 在庫〇 追加 DL DL
SUS303製 946701 FVL2040S M20X2.5 70 65 575 8,300 在庫 在庫〇 追加 DL DL

寸法図・サイズ表

選択 オーダーNo. No. A(並目) B C D E F G
904921 FVL1025 M10X1.5 17 32 26.5 14 5 20°
904922 FVL1230 M12X1.75 19 48 32 20 6 20°
904923 FVL1435 M14X2 22 50 35 20 7 20°
904924 FVL1635 M16X2 24 65 35.6 22 8 20°
904925 FVL2040 M20X2.5 30 75 40.9 25 9 20°
946696 FVL1230J M12X1.75 19 50 32 20 6 20°
946697 FVL1635J M16X2 24 65 35.6 22 8 20°
946698 FVL2040J M20X2.5 30 75 40.9 25 9 20°
946699 FVL1230S M12X1.75 19 50 32 20 6 20°
946700 FVL1635S M16X2 24 65 35.6 22 8 20°
946701 FVL2040S M20X2.5 30 70 40.9 25 9 20°

材質・熱処理・表面処理

名称 材質 熱処理 表面処理
レベリングフット FVL:S45C
FVL-J:パッド/ ポリアセタール、ナット/S45C
FVL-S:SUS303
FVL・FVL-Jナット:焼入 FVL・FVL-Jナット:黒染め

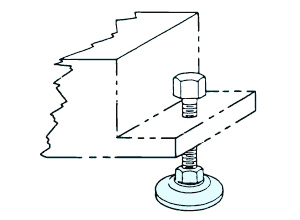

使用例
