RoHS対応

レベリングフットジャッキ

E-9463

  • 9463.jpg

  • 9463.jpg

仕様/価格

オーダーNo. No. ネジ径 適合アンカーボルト 押上荷重kN 質量kg 価格 在庫設定 在庫情報 製品BOX CAD
DXF STEP
904915 LVF1000 M28x1 M12x200～500 6 1 4,520 在庫 在庫〇 追加 DL
904914 LVF1250 M35x1.5 M16x250～630 10 1.6 5,850 在庫 在庫〇 追加 DL
904913 LVF1500 M45x1.5 M24x315～800 25 2.8 11,400 在庫 在庫△ 追加 DL

寸法図・サイズ表

選択 オーダーNo. No. A B C D E(細目) F G H I JxK
904915 LVF1000 100 23 100 8 M28x1 φ16 19 30 41 M12x200～500
904914 LVF1250 125 26 120 10 M35x1.5 φ20 24 36 50 M16x250～630
904913 LVF1500 153 30 150 12 M45x1.5 φ28 36 46 65 M24x315～800

特長

■アンカーボルトによる設備固定ができます。
■調整ねじを細目とし、微調整をしやすくしています。
■一体構造品のため施工段取り時の作業性が向上します。
■基礎高さのバラツキを吸収しやすい揚程量があります。
【用途】
■基礎固定を必要とする各種工作機械、専用機、試験機、試験用定盤のレベル調整。
【注意】
■対象設備に本体装着用の穴加工が必要になります。

①レベリングボルト（材質：S45C）
②ベースプレート（材質：FCD450）
③ロックナット（材質：S45C）
④JA形アンカーボルト
⑤平座金
⑥六角ナット
④～⑥：機械に合わせて、お客様にて手配ください。

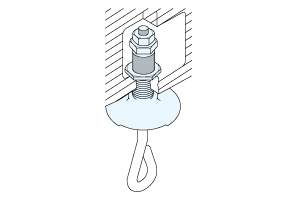

使用例

取付方法

レベリングポケットの参考サイズ

№ a b c d e f
LVF1000 100 80 60 30 20-24 90
LVF1250 120 100 70 35 25-55 110
LVF1500 150 120 80 40 30-70 130
