防振プレート(ノンフラットタイプ)
E-9698
仕様/価格
No.が決まったら、在庫情報・CADデータ・製品BOXから詳細確認や問い合わせに進めます。
| オーダー № |
№ | サイズ(A) | 使用荷重kN | たわみ特性±15% kN/mm |
使用周波数Hz | 質量g | 価格 | 在庫設定 | 在庫情報 | 製品BOX | CAD | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| DXF | STEP | |||||||||||
| 981613 | BOP0520N | 50x50 | 0.05～0.25 | 0.08 | 20～ | 32 | 960 | 在庫 | 在庫〇 | 追加 |
|
|
| 981614 | BOP1020N | 100x100 | 0.20～0.98 | 0.32 | 20～ | 130 | 2,670 | 在庫 | 在庫〇 | 追加 |
|
|
| 981615 | BOP1520N | 148x148 | 0.44～2.20 | 0.7 | 20～ | 290 | 5,450 | 在庫 | 在庫〇 | 追加 |
|
|
| 981616 | BOP0540N | 50x50 | 0.25～0.74 | 0.24 | 27～ | 35 | 800 | 在庫 | 在庫〇 | 追加 |
|
|
| 981617 | BOP1040N | 100x100 | 0.98～2.94 | 0.97 | 27～ | 140 | 2,350 | 在庫 | 在庫〇 | 追加 |
|
|
| 981618 | BOP1540N | 148x148 | 2.21～6.62 | 2.13 | 27～ | 315 | 5,220 | 在庫 | 在庫〇 | 追加 |
|
|
| 981619 | BOP0560N | 50x50 | 0.49～1.23 | 0.48 | 30～ | 37 | 800 | 在庫 | 在庫〇 | 追加 |
|
|
| 981620 | BOP1060N | 100x100 | 1.96～4.90 | 1.91 | 30～ | 150 | 2,350 | 在庫 | 在庫〇 | 追加 |
|
|
| 981621 | BOP1560N | 148x148 | 4.41～11.0 | 4.18 | 30～ | 335 | 5,220 | 在庫 | 在庫〇 | 追加 |
|
|
寸法図・サイズ表
サイズ表の「選択」にチェックを入れると、選択したNo.に対応した寸法図を確認できます。
| 選択 | オーダー № |
№ |
|---|---|---|
| 981613 | BOP0520N | |
| 981614 | BOP1020N | |
| 981615 | BOP1520N | |
| 981616 | BOP0540N | |
| 981617 | BOP1040N | |
| 981618 | BOP1540N | |
| 981619 | BOP0560N | |
| 981620 | BOP1060N | |
| 981621 | BOP1560N |
材質・熱処理・表面処理
| 名称 | 材質 |
|---|---|
| 防振プレート(ノンフラットタイプ) | BOP0520N～1520N：IR(硬度：ショアA20) BOP0540N～1540N：NBR(硬度：ショアA40) BOP0560N～1560N：NBR(硬度：ショアA60) |
特長
-
■凸凹の吸盤が受け面を安定させ振動を軽減させます。
■非常に柔らかいゴム（硬度ショアA20）からご用意しています。低い周波数の防振に対応しています。
■使用条件：耐熱-20℃～100℃

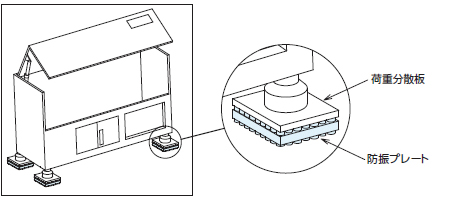

使用例
特性グラフ

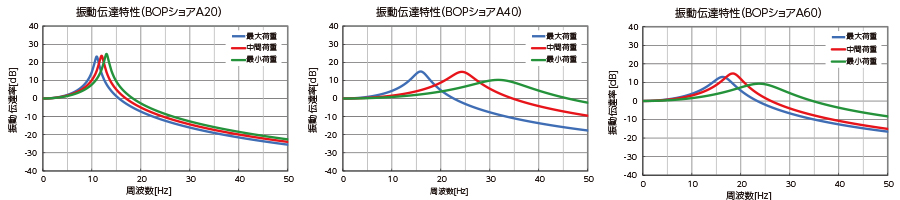

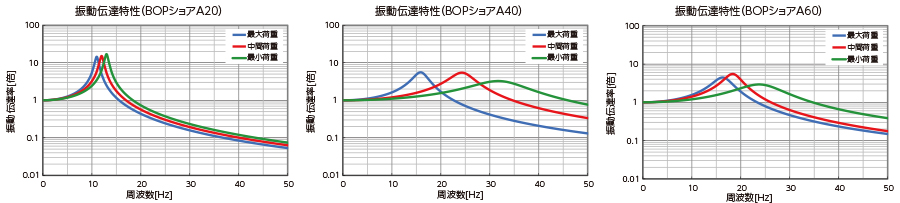

■振動伝達特性（鉛直）

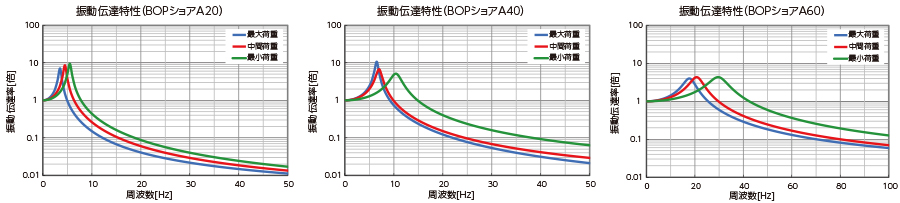

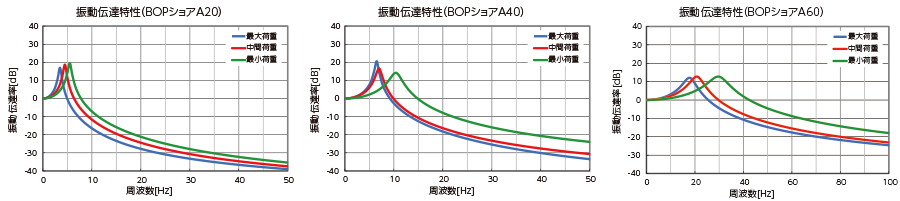

■振動伝達特性（水平）
選定ナビ
特性グラフの確認
使用環境に条件を入力していただくことで、特性グラフを確認することができます。
1.支持荷重（1点あたり）
除振・防振製品1個にかかる荷重を入力してください。
kg
N
2.対象振動周波数
低減したい振動周波数（低い方）を入力してください。
Hz
3.振動伝達率
対象周波数の振動を何倍にするか選択してください。
選定件数：-件
以下の「選定結果を見る」から最適な機種を選択して下さい
