【廃番】ガイドブロック(オープン型)

E-9607

  • 9607.jpg

  • 9607.jpg

仕様/価格　（２個価格）

オーダーNo. No. 適合溝巾 取付溝巾 全長 質量g 価格 在庫設定 在庫情報 製品BOX CAD
DXF STEP
915911 LGB1012 10 12 20 20 3,920 廃番 お問合わせ 追加 DL DL
915912 LGB1212 12 12 20 45 4,510 廃番 お問合わせ 追加 DL DL
915913 LGB1220 12 20 32 50 5,800 廃番 お問合わせ 追加 DL DL
915914 LGB1420 14 20 32 55 5,800 廃番 お問合わせ 追加 DL DL
915915 LGB1620 16 20 32 60 5,800 廃番 お問合わせ 追加 DL DL
915916 LGB1820 18 20 32 65 5,800 廃番 お問合わせ 追加 DL DL
915917 LGB2020 20 20 32 200 5,650 廃番 お問合わせ 追加 DL DL
916175 LGB2220 22 20 40 290 8,500 廃番 お問合わせ 追加 DL DL
916176 LGB2420 24 20 40 350 8,850 廃番 お問合わせ 追加 DL DL

寸法図・サイズ表

選択 オーダーNo. No. Ah6 Bh6 C D E
915911 LGB1012 10 12 12 3.6 20
915912 LGB1212 12 12 28.6 5.5 20
915913 LGB1220 12 20 14 5.5 32
915914 LGB1420 14 20 14 5.5 32
915915 LGB1620 16 20 14 5.5 32
915916 LGB1820 18 20 14 5.5 32
915917 LGB2020 20 20 45.5 7 32
916175 LGB2220 22 20 50.5 7 40
916176 LGB2420 24 20 55.5 7 40

材質・熱処理・表面処理

名称 材質 熱処理 表面処理
【廃番】ガイドブロック(オープン型) S15C 焼入 黒染め

特長

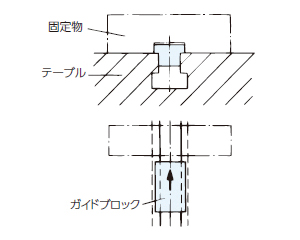

■固定物を定位置に設定後、Ｔ溝にガイドブロックを入れることで位置決めができます。

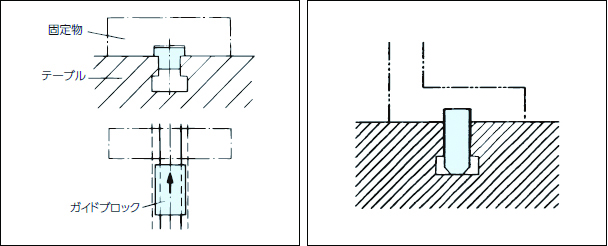

使用例
