カムセンタークランプセット
E-9453
仕様/価格
No.が決まったら、在庫情報・CADデータ・製品BOXから詳細確認や問い合わせに進めます。
寸法図・サイズ表
サイズ表の「選択」にチェックを入れると、選択したNo.に対応した寸法図を確認できます。
| 選択 | オーダー No. |
No. | A | B | C | D | E | F(並目) | G | H | I |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 916009 | CS12M100 | 100 | 30 | 20 | 30-45 | 21-43 | M12x1.75 | 32 | 11 | 167 | |
| 916010 | CS16M125 | 125 | 40 | 20 | 35-50 | 34-66 | M16x2 | 40 | 11 | 167 |
材質・熱処理・表面処理
| 名称 | 材質 | 熱処理 | 表面処理 |
|---|---|---|---|
| カムセンタークランプセット | S45C | 焼入 | 黒染め |
特長
-
■カム形状のハンドルで締付時に工具レスが可能です。
■クランプバーの上で締め付けるので操作性が良いです。
構成図
| 部品構成 | |
|---|---|
| ① | カムセンタークランプレバーＢ型 |
| ② | カムセンタークランプ |
| ③ | カムセンタークランプボルト |

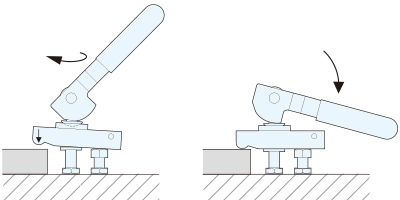

使用方法
ハンドルを回し、クランプバーを下げます。
ハンドルを倒すことによりカムレ機構が働きクランプ状態となります。
ハンドルをクランプ状態からαまであげた時、クランプバーは5mmあがります。
ハンドルをクランプ状態からβまであげた時、クランプバーは11mmあがります。
アンクランプ時の目安にして下さい。
カムセンタークランプレバーとカムセンタークランプボルトの距離（詳細寸法Ｇ）は適正値です。
■注意事項
最大操作トルクを超える操作は、クランプの耐久性に影響を及ぼします。
規定のトルク内でご使用ください。
ハンドルは必ず倒れた状態で使用してください。
ハンドルの倒れ方が不十分だと、アンクランプ状態となり作業者が障害を負う可能性があります。
また、ハンドルを下げすぎるとアンクランプ状態になりますので、倒し過ぎに注意してください。
取付方法
■取付加工寸法
| № | a（並目） | b |
|---|---|---|
| CS12M10 | M12X1.75 | 24-50 |
| CS16M125 | M16X2 | 30-50 |
