【廃番】アジャストストッパー
E-9322
仕様/価格
No.が決まったら、在庫情報・CADデータ・製品BOXから詳細確認や問い合わせに進めます。
寸法図・サイズ表
サイズ表の「選択」にチェックを入れると、選択したNo.に対応した寸法図を確認できます。
| 選択 | オーダーNo. | No. | A | B | C | D | E | F | G | H | I(並目) |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 903510 | 11400-11145 | 44 | 36 | 41.6 | 32 | 12 | 19 | 13 | 34 | M12x1.75 | |
| 926732 | 11400-11160 | 60 | 36 | 41.6 | 45 | 15 | 25 | 17 | 46 | M16x2 |
材質・熱処理・表面処理
| 名称 | 材質 | 熱処理 | 表面処理 |
|---|---|---|---|
| 【廃番】アジャストストッパー | S45C | 焼入HRC30±5 | 黒染め |

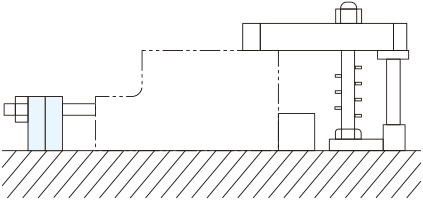

使用例
