RoHS対応

ストッパーブロック

E-9496

  • 9496.jpg

  • 9496.jpg

仕様/価格

オーダーNo. No. ネジ径 全長 全巾 全高 質量g 価格 在庫設定 在庫情報 製品BOX CAD
DXF STEP
938752 SBL08 M8 50 19 38 260 2,430 在庫 在庫〇 追加 DL DL
938753 SBL12 M12 65 25 50 520 3,300 在庫 在庫〇 追加 DL DL
938754 SBL16 M16 80 32 50 750 4,050 在庫 在庫〇 追加 DL DL

寸法図・サイズ表

選択 オーダーNo. No. A B C D E F（並目） G H
938752 SBL08 50 19 38 25 M8用 M8x1.25 19 29
938753 SBL12 65 25 50 40 M12用 M12x1.75 25 37
938754 SBL16 80 32 50 50 M16用 M16x2 25 33

材質・熱処理・表面処理

名称 材質 熱処理 表面処理
ストッパーブロック S45C-D 焼入HRC30±5 黒染め

特長

■ワークの位置決め、横押しなどに使用します。

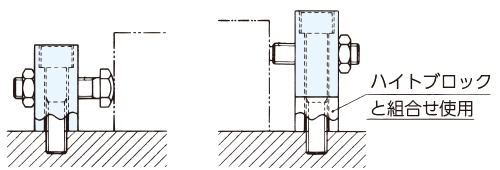

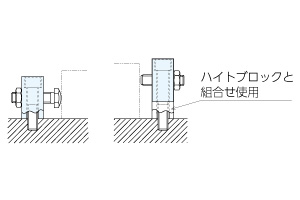

使用例
