RoHS対応

アジャストミントストップ

E-9680

  • アジャストミントストップ PIC1

  • アジャストミントストップ PIC1

仕様/価格

No.が決まったら、在庫情報・CADデータ・製品BOXから詳細確認や問い合わせに進めます。
オーダーNo. No. 全高 外径 質量kg 価格 在庫設定 在庫情報 製品BOX CAD
DXF STEP
950499 AMS0420 20 18 0.06 3,500 廃番 お問合わせ 追加 DL DL
950500 AMS0625 25 22 0.1 4,140 廃番 在庫〇 追加 DL DL
950501 AMS0825 32 30 0.15 5,100 廃番 お問合わせ 追加 DL DL
950502 AMS0835 47 30 0.21 5,750 廃番 お問合わせ 追加 DL DL
938225 BT412-1890 40 35 0.3 12,200 在庫 在庫〇 追加 DL DL
938226 EN412-1900 80 35 0.6 14,200 在庫 在庫〇 追加 DL DL
938227 EN412-1910 120 35 0.9 16,600 在庫 在庫△ 追加 DL DL
938228 BT516-1890 50 45 0.5 14,200 在庫 在庫〇 追加 DL DL
938229 EN516-1900 100 45 1 18,600 在庫 在庫〇 追加 DL DL
938230 EN516-1910 150 45 1.5 23,400 在庫 在庫〇 追加 DL DL

寸法図・サイズ表

サイズ表の「選択」にチェックを入れると、選択したNo.に対応した寸法図を確認できます。
選択 オーダーNo. No. A B C D E F G H(並目) I J K
950499 AMS0420 20 18 15 8 40 7 5 M4x0.7 - 11 -
950500 AMS0625 25 22 20 9.5 50 9 7 M6x1.0 - 14 -
950501 AMS0825 32 30 25 12.5 60 11 9 M8x1.25 - 17 -
950502 AMS0835 47 30 40 12.5 60 26 9 M8x1.25 - 17 -
938225 BT412-1890 40 35 30 14.5 80 9 14 M12x1.75 - - -
938226 EN412-1900 80 35 70 14.5 80 35 14 M12x1.75 55 25 40
938227 EN412-1910 120 35 110 14.5 80 69 14 M12x1.75 95 25 40
938228 BT516-1890 50 45 37 19 80 11 18 M16x2 - - -
938229 EN516-1900 100 45 87 19 80 41 18 M16x2 69 31 49
938230 EN516-1910 150 45 137 19 80 91 18 M16x2 119 31 49

材質・熱処理・表面処理

名称 材質 熱処理 表面処理
アジャストミントストップ S45C 焼入れ(HRC21~29) 黒染め（四三酸化鉄被膜）

特長

■位置決めだけでなく、回り止めとしてもご使用頂けます。
■BTは一方向、ENは二方向高さ違いでスクリューを取り付けられるので、用途に合わせたご使用ができます。

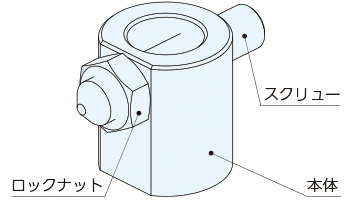

構成図

BT

EN

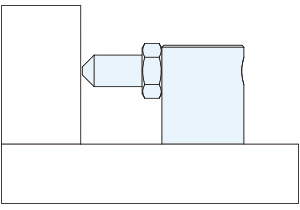

使用例

・マシニング加工のロケーティングとしてご使用いただけます。
・スクリューを回してワークに当てることでワークの位置決めをします。

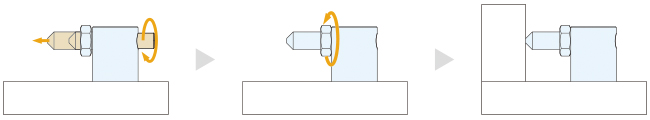

使用方法

スクリューを回して位置が決まったらロックナットで固定し、ワークを当てて下さい。





または、ワークをセットし、スクリューを回してワークに当てて下さい。







■注意事項



・切削抵抗が大きくなりすぎないようにご注意ください。製品の破損や変形に繫がります。

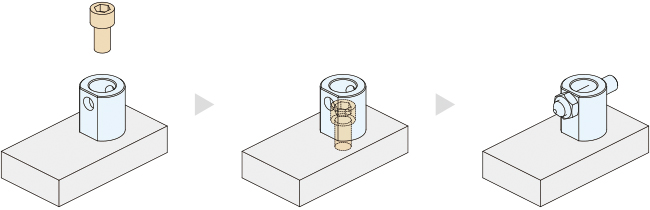

取付方法

テーブルまたはジグベースにアジャストミントストップの本体を設置して下さい。
別売りのソケットスクリューで本体を取り付けて下さい。
スクリューとロックナットを取り付けて下さい。



修理対応

当該製品の修理対応は行っておりません。

異常がみられる場合は新しいものと交換をしてください。

メンテナンス方法

使用前後に切粉が付着していないかの確認と使用後に切粉の除去を行ってください。
