RoHS対応

ワークストッパー

E-9364

  • ワークストッパー PIC1

  • ワークストッパー PIC1

仕様/価格

No.が決まったら、在庫情報・CADデータ・製品BOXから詳細確認や問い合わせに進めます。
オーダーNo. No. ベース長 ベース巾 全高 質量kg 価格 在庫設定 在庫情報 製品BOX CAD
DXF STEP
905181 ST190 150 38 200 1.3 16,200 在庫 在庫〇 追加 DL DL
905182 ST230 150 38 245 1.67 17,600 在庫 在庫〇 追加 DL DL

寸法図・サイズ表

サイズ表の「選択」にチェックを入れると、選択したNo.に対応した寸法図を確認できます。
選択 オーダーNo. No. A B C D E F G H I J K L M N O P Q R
905181 ST190 150 38 16 17 55 80 60 31 19 10 6 12 20 200 20 7 110 25 - 190
905182 ST230 150 38 25 17 55 80 60 31 19 10 6 12 20 245 20 7 110 33 - 230

材質・熱処理・表面処理

名称 材質 熱処理 表面処理
ワークストッパー S45C 焼入HRC30±5 黒染め

特長

■ワークの位置決めに使用します。

[付属品]六角棒スパナ(呼び5)

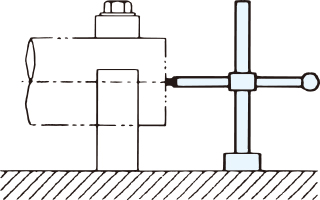

使用例
