【廃番】アジャストストッパーボルト
E-9279
仕様/価格
No.が決まったら、在庫情報・CADデータ・製品BOXから詳細確認や問い合わせに進めます。
寸法図・サイズ表
サイズ表の「選択」にチェックを入れると、選択したNo.に対応した寸法図を確認できます。
| 選択 | オーダーNo. | No. | A(並目) | B | C | D | E | F | G | H |
|---|---|---|---|---|---|---|---|---|---|---|
| 930233 | ASB8 | M8x1.25 | 56 | 16 | 40 | 13 | 8 | 35 | 6.5 | |
| 930234 | ASB12 | M12x1.75 | 82 | 22 | 60 | 18 | 11 | 55 | 10 | |
| 930235 | ASB16 | M16x2 | 108 | 28 | 80 | 24 | 14 | 75 | 13 |
材質・熱処理・表面処理
| 名称 | 材質 | 熱処理 | 表面処理 |
|---|---|---|---|
| 【廃番】アジャストストッパーボルト | S45C | 焼入HRC30±5 | 黒染め |
特長
-
[付属品]六角ナット（2種）

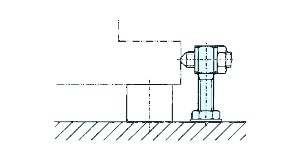

使用例
