横バイス部品価格

E-9100B,9104B

  • 横バイス部品価格 PIC1

  • 横バイス部品価格 PIC1

仕様/価格 JISバイスA型 部品

No.が決まったら、在庫情報・CADデータ・製品BOXから詳細確認や問い合わせに進めます。
適合機種 部品名 オーダーNo. No. ネジ径 価格 在庫設定 在庫情報 製品BOX
JIS-A75 メネジ 944099 JIS-A75-MN - 6,900 廃番 お問合わせ 追加
JIS-A100 メネジ 944100 JIS-A100-MN - 8,550 廃番 お問合わせ 追加
JIS-A125 メネジ 944101 JIS-A125-MN - 10,800 廃番 お問合わせ 追加
JIS-A150 メネジ 944102 JIS-A150-MN - 14,000 廃番 お問合わせ 追加
JIS-A75 スピンドル 944103 JIS-A75-SP - 5,900 廃番 お問合わせ 追加
JIS-A100 スピンドル 944104 JIS-A100-SP - 8,250 廃番 お問合わせ 追加
JIS-A125 スピンドル 944105 JIS-A125-SP - 10,400 廃番 お問合わせ 追加
JIS-A150 スピンドル 944106 JIS-A150-SP - 13,800 廃番 お問合わせ 追加
JIS-A75 カラ- 944107 JIS-A75-CL - 760 廃番 お問合わせ 追加
JIS-A100 カラ- 944108 JIS-A100-CL - 840 廃番 お問合わせ 追加
JIS-A125 カラ- 944109 JIS-A125-CL - 1,020 廃番 お問合わせ 追加
JIS-A150 カラ- 944110 JIS-A150-CL - 1,420 廃番 お問合わせ 追加
JIS-A75 口金 902154 JIS-A75-JA M6 4,920 廃番 在庫〇 追加
JIS-A100 口金 902163 JIS-A100-JA M6 6,500 廃番 在庫△ 追加
JIS-A125 口金 902172 JIS-A125-JA M8 8,550 廃番 在庫〇 追加
JIS-A150 口金 902181 JIS-A150-JA M8 9,450 廃番 在庫△ 追加

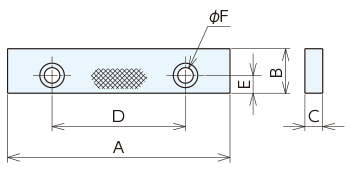

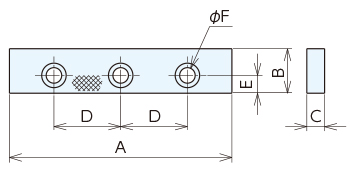

寸法図・サイズ表

サイズ表の「選択」にチェックを入れると、選択したNo.に対応した寸法図を確認できます。
選択 オーダーNo. No. A B C D E F
944099 JIS-A75-MN - - - - - -
944100 JIS-A100-MN - - - - - -
944101 JIS-A125-MN - - - - - -
944102 JIS-A150-MN - - - - - -
944103 JIS-A75-SP - - - - - -
944104 JIS-A100-SP - - - - - -
944105 JIS-A125-SP - - - - - -
944106 JIS-A150-SP - - - - - -
944107 JIS-A75-CL - - - - - -
944108 JIS-A100-CL - - - - - -
944109 JIS-A125-CL - - - - - -
944110 JIS-A150-CL - - - - - -
902154 JIS-A75-JA 76 18 9 48 9.5 6.5
902163 JIS-A100-JA 102 21 12 70 9 6.5
902172 JIS-A125-JA 127 24.5 14 82 10 8.5
902181 JIS-A150-JA 153 29.5 15 96 14 8.5

仕様/価格　リード型バイス/スタディ強力リード型バイス部品

No.が決まったら、在庫情報・CADデータ・製品BOXから詳細確認や問い合わせに進めます。
適合機種 部品名 オーダーNo. No. ネジ径 価格 在庫設定 在庫情報 製品BOX
LEAD75 スピンドル 944122 LEAD75-SP - 4,140 廃番 お問合わせ 追加
LEAD90 スピンドル 944123 LV90-SP - 5,050 廃番 お問合わせ 追加
LEAD100 スピンドル 944124 LEAD100-SP - 6,850 廃番 お問合わせ 追加
LEAD125 スピンドル 944125 LEAD125-SP - 7,100 廃番 お問合わせ 追加
LEAD150 スピンドル 944126 LEAD150-SP - 7,400 廃番 お問合わせ 追加
LEAD200 スピンドル 944127 LEAD200-SP - 11,000 廃番 お問合わせ 追加
LEAD250 スピンドル 944128 LEAD250-SP - 45,600 廃番 お問合わせ 追加
LEAD75 スプリング 944130 LEAD75-SPR - 150 廃番 お問合わせ 追加
LEAD90 スプリング 944131 LV90-SPR - 180 廃番 お問合わせ 追加
LEAD100 スプリング 944132 LEAD100-SPR - 210 廃番 お問合わせ 追加
LEAD125.150 スプリング 944133 LEAD125-SPR - 250 廃番 お問合わせ 追加
LEAD200 スプリング 944134 LEAD200-SPR - 250 廃番 お問合わせ 追加
LEAD250 スプリング 944135 LEAD250-SPR - 1,230 廃番 お問合わせ 追加
LEAD75 ワッシャ- 944137 LEAD75-WS - 80 廃番 お問合わせ 追加
LEAD90 ワッシャ- 944138 LV90-WS - 75 廃番 お問合わせ 追加
LEAD100 ワッシャ- 944139 LEAD100-WS - 140 廃番 お問合わせ 追加
LEAD125.150 ワッシャ- 944140 LEAD125-WS - 210 廃番 お問合わせ 追加
LEAD200 ワッシャ- 944141 LEAD200-WS - 280 廃番 お問合わせ 追加
LEAD250 ワッシャ- 944142 LEAD250-WS - 430 廃番 お問合わせ 追加
LEAD75 ピン(スピンドル用) 944144 LEAD75-PN-S - 80 廃番 お問合わせ 追加
LEAD90 ピン(スピンドル用) 944145 LV90-PN-S - 75 廃番 お問合わせ 追加
LEAD100 ピン(スピンドル用) 944146 LEAD100-PN-S - 90 廃番 お問合わせ 追加
LEAD125.150 ピン(スピンドル用) 944147 LEAD125-PN-S - 90 廃番 お問合わせ 追加
LEAD200 ピン(スピンドル用) 944148 LEAD200-PN-S - 140 廃番 お問合わせ 追加
LEAD250 ピン(スピンドル用) 944149 LEAD250-PN-S - 140 廃番 お問合わせ 追加
LEAD75 口金(2枚1組) 902251 LEAD75-JA M6 2,460 廃番 お問合わせ 追加
LEAD90 口金(2枚1組) 902259 LV90-JA - 3,020 廃番 お問合わせ 追加
LEAD100 口金(2枚1組) 902267 LEAD100-JA M6 3,850 廃番 在庫〇 追加
LEAD125 口金(2枚1組) 902283 LEAD125-JA M8 5,700 廃番 在庫△ 追加
LEAD150 口金(2枚1組) 902291 LEAD150-JA M8 6,450 廃番 在庫〇 追加
LEAD200 口金(2枚1組) 902299 LEAD200-JA M8 11,200 廃番 在庫△ 追加
LEAD250 口金(2枚1組) 908895 LEAD250-JA M10 17,600 廃番 在庫△ 追加
LEAD75 メネジ 944152 LEAD75-MN - 1,440 廃番 お問合わせ 追加
LEAD90 メネジ 944153 LV90-MN - 2,310 廃番 お問合わせ 追加
LEAD100 メネジ 944154 LEAD100-MN - 3,850 廃番 お問合わせ 追加
LEAD125.150 メネジ 944155 LEAD125-MN - 4,820 廃番 お問合わせ 追加
LEAD200 メネジ 944156 LEAD200-MN - 7,100 廃番 お問合わせ 追加
LEAD250 メネジ 944157 LEAD250-MN - 17,200 廃番 お問合わせ 追加
LEAD75 ピン(可動体用) 944159 LEAD75-PN-K - 80 廃番 お問合わせ 追加
LEAD90 ピン(可動体用) 944160 LV90-PN-K - 75 廃番 お問合わせ 追加
LEAD100.125 ピン(可動体用) 944161 LEAD100-PN-K - 90 廃番 お問合わせ 追加
LEAD150 ピン(可動体用) 944162 LEAD150-PN-K - 140 廃番 お問合わせ 追加
LEAD200 ピン(可動体用) 157600 LEAD200-PN-K - 140 廃番 お問合わせ 追加
LEAD250 ピン(可動体用) 944163 LEAD250-PN-K - 140 廃番 お問合わせ 追加
LEAD75 回転台一式 900434 LEAD75-SB - 4,600 廃番 お問合わせ 追加
LEAD90 回転台一式 900435 LV90-SB - 5,200 廃番 お問合わせ 追加
LEAD100 回転台一式 900436 LEAD100-SB - 11,300 廃番 お問合わせ 追加
LEAD125 回転台一式 900438 LEAD125-SB - 19,800 廃番 在庫〇 追加
LEAD150 回転台一式 900439 LEAD150-SB - 27,300 廃番 在庫〇 追加
LEAD200 回転台一式 900440 LEAD200-SB - 37,600 廃番 在庫〇 追加
LEAD250 回転台一式 900441 LEAD250-SB - 52,000 廃番 お問合わせ 追加

寸法図・サイズ表

サイズ表の「選択」にチェックを入れると、選択したNo.に対応した寸法図を確認できます。
選択 オーダーNo. No. A B C D E F
944122 LEAD75-SP - - - - - -
944123 LV90-SP - - - - - -
944124 LEAD100-SP - - - - - -
944125 LEAD125-SP - - - - - -
944126 LEAD150-SP - - - - - -
944127 LEAD200-SP - - - - - -
944128 LEAD250-SP - - - - - -
944130 LEAD75-SPR - - - - - -
944131 LV90-SPR - - - - - -
944132 LEAD100-SPR - - - - - -
944133 LEAD125-SPR - - - - - -
944134 LEAD200-SPR - - - - - -
944135 LEAD250-SPR - - - - - -
944137 LEAD75-WS - - - - - -
944138 LV90-WS - - - - - -
944139 LEAD100-WS - - - - - -
944140 LEAD125-WS - - - - - -
944141 LEAD200-WS - - - - - -
944142 LEAD250-WS - - - - - -
944144 LEAD75-PN-S - - - - - -
944145 LV90-PN-S - - - - - -
944146 LEAD100-PN-S - - - - - -
944147 LEAD125-PN-S - - - - - -
944148 LEAD200-PN-S - - - - - -
944149 LEAD250-PN-S - - - - - -
902251 LEAD75-JA 76 19 9 39.5 7.5 8
902259 LV90-JA - - - - - -
902267 LEAD100-JA 102 19 9 55 8 7
902283 LEAD125-JA 128 29 13 80.5 10 9
902291 LEAD150-JA 152 29 13.5 95 11 9
902299 LEAD200-JA 204 37 16 126 17.5 9
908895 LEAD250-JA 255 40 21 100 19 11
944152 LEAD75-MN - - - - - -
944153 LV90-MN - - - - - -
944154 LEAD100-MN - - - - - -
944155 LEAD125-MN - - - - - -
944156 LEAD200-MN - - - - - -
944157 LEAD250-MN - - - - - -
944159 LEAD75-PN-K - - - - - -
944160 LV90-PN-K - - - - - -
944161 LEAD100-PN-K - - - - - -
944162 LEAD150-PN-K - - - - - -
157600 LEAD200-PN-K - - - - - -
944163 LEAD250-PN-K - - - - - -
900434 LEAD75-SB - - - - - -
900435 LV90-SB - - - - - -
900436 LEAD100-SB - - - - - -
900438 LEAD125-SB - - - - - -
900439 LEAD150-SB - - - - - -
900440 LEAD200-SB - - - - - -
900441 LEAD250-SB - - - - - -

仕様/価格　ダクタイルバイス部品

No.が決まったら、在庫情報・CADデータ・製品BOXから詳細確認や問い合わせに進めます。
適合機種 部品名 オーダーNo. No. ネジ径 価格 在庫設定 在庫情報 製品BOX
DUC430 スピンドル 944164 DUC100J-SP - 13,200 廃番 在庫〇 追加
DUC440 スピンドル 944165 DUC125J-SP - 17,000 廃番 お問合わせ 追加
DUC450 スピンドル 944166 DUC150J-SP - 18,300 廃番 在庫〇 追加
DUC200 スピンドル 944167 DUC200J-SP - 29,600 廃番 在庫〇 追加
LEAD250 スピンドル 944128 LEAD250-SP - 45,600 廃番 お問合わせ 追加
DUC430 オイレスプレ-ト 944168 DUC100J-OL - 200 廃番 在庫〇 追加
DUC440 オイレスプレ-ト 944169 DUC125J-OL - 200 廃番 在庫△ 追加
DUC450 オイレスプレ-ト 944170 DUC150J-OL - 200 廃番 在庫〇 追加
DUC200 オイレスプレ-ト 944171 DUC200J-OL - 390 廃番 在庫〇 追加
DUC430 カラ- 944172 DUC100J-CL - 350 廃番 在庫〇 追加
DUC440 カラ- 944173 DUC125J-CL - 390 廃番 在庫△ 追加
DUC450 カラ- 944174 DUC150J-CL - 580 廃番 在庫〇 追加
DUC200 カラ- 944175 DUC200J-CL - 690 廃番 在庫〇 追加
DUC430 口金(2枚1組) 917272 DUC100J-JA M8 11,000 廃番 お問合わせ 追加
DUC440 口金(2枚1組) 917276 DUC125J-JA M8 12,000 廃番 在庫△ 追加
DUC450 口金(2枚1組) 917281 DUC150J-JA M8 12,600 廃番 お問合わせ 追加
DUC200 口金(2枚1組) 917285 DUC200J-JA M8 20,200 廃番 在庫△ 追加
LEAD250 口金(2枚1組) 908895 LEAD250-JA M10 17,600 廃番 在庫△ 追加
DUC430 メネジ 944176 DUC100J-MN - 8,500 廃番 在庫△ 追加
DUC440 メネジ 944177 DUC125J-MN - 9,600 廃番 在庫〇 追加
DUC450 メネジ 944178 DUC150J-MN - 10,100 廃番 お問合わせ 追加
DUC200 メネジ 944179 DUC200J-MN - 12,900 廃番 在庫〇 追加
LEAD250 メネジ 944157 LEAD250-MN - 17,200 廃番 お問合わせ 追加
DUC430,DUC440
DUC450,DUC200		 ノックピン 944180 DUC100J-PN - 100 廃番 お問合わせ 追加
LEAD250 ノックピン 944163 LEAD250-PN-K - 140 廃番 お問合わせ 追加
DUC430 回転台一式 900023 DUC100J-SB - 9,500 廃番 お問合わせ 追加
DUC440 回転台一式 900024 DUC125J-SB - 14,500 廃番 お問合わせ 追加
DUC450 回転台一式 900025 DUC150J-SB - 16,900 廃番 お問合わせ 追加
DUC200 回転台一式 907781 DUC200J-SB - 31,700 廃番 お問合わせ 追加
LEAD250 回転台一式 900441 LEAD250-SB - 52,000 廃番 お問合わせ 追加

寸法図・サイズ表

サイズ表の「選択」にチェックを入れると、選択したNo.に対応した寸法図を確認できます。
選択 オーダーNo. No. A B C D E F
944164 DUC100J-SP - - - - - -
944165 DUC125J-SP - - - - - -
944166 DUC150J-SP - - - - - -
944167 DUC200J-SP - - - - - -
944128 LEAD250-SP - - - - - -
944168 DUC100J-OL - - - - - -
944169 DUC125J-OL - - - - - -
944170 DUC150J-OL - - - - - -
944171 DUC200J-OL - - - - - -
944172 DUC100J-CL - - - - - -
944173 DUC125J-CL - - - - - -
944174 DUC150J-CL - - - - - -
944175 DUC200J-CL - - - - - -
917272 DUC100J-JA 103 29.5 15 34 14.5 9
917276 DUC125J-JA 127 29.5 15 40 14.5 9
917281 DUC150J-JA 153 29.5 15 50 14.5 9
917285 DUC200J-JA 205 35 18 77.5 17.5 9
908895 LEAD250-JA 255 40 21 100 19 11
944176 DUC100J-MN - - - - - -
944177 DUC125J-MN - - - - - -
944178 DUC150J-MN - - - - - -
944179 DUC200J-MN - - - - - -
944157 LEAD250-MN - - - - - -
944180 DUC100J-PN - - - - - -
944163 LEAD250-PN-K - - - - - -
900023 DUC100J-SB - - - - - -
900024 DUC125J-SB - - - - - -
900025 DUC150J-SB - - - - - -
907781 DUC200J-SB - - - - - -
900441 LEAD250-SB - - - - - -

仕様/価格　モッコーバイス部品

No.が決まったら、在庫情報・CADデータ・製品BOXから詳細確認や問い合わせに進めます。
適合機種 部品名 オーダーNo. No. 価格 在庫設定 在庫情報 製品BOX
GW150.GWO150 スピンドル 944185 GW150-SP 2,520 × お問合わせ 追加
GW180 スピンドル 944186 GW180-SP 3,140 × お問合わせ 追加
HW150 スピンドル 944187 HW150-SP 2,350 × お問合わせ 追加
HW175 スピンドル 944188 HW175-SP 3,880 × お問合わせ 追加
HW4C スピンドル 944189 HW4C-SP 1,190 × お問合わせ 追加
HW6C スピンドル 944190 HW6C-SP 1,450 × お問合わせ 追加
DWO125 スピンドル 944191 DWO125-SP 2,330 廃番 お問合わせ 追加

仕様/価格　ガレージバイス部品

No.が決まったら、在庫情報・CADデータ・製品BOXから詳細確認や問い合わせに進めます。
適合機種 部品名 オーダーNo. No. ネジ径 価格 在庫設定 在庫情報 製品BOX
N33 スピンドル 944194 N33-SP - 1,930 廃番 お問合わせ 追加
N34 スピンドル 944195 N34-SP - 3,110 廃番 お問合わせ 追加
N35 スピンドル 944196 N35-SP - 3,890 廃番 在庫△ 追加
N33 メネジ 944197 N33-MN - 1,150 廃番 お問合わせ 追加
N34 メネジ 944198 N34-MN - 1,560 廃番 お問合わせ 追加
N35 メネジ 944199 N35-MN - 1,930 廃番 お問合わせ 追加
N33 口金(2枚1組) 902337 N33-JA M6 1,520 廃番 お問合わせ 追加
N34 口金(2枚1組) 902344 N34-JA M6 2,040 廃番 お問合わせ 追加
N35 口金(2枚1組) 902351 N35-JA M6 2,350 廃番 お問合わせ 追加
N33 回転台一式 944200 N33-SB - 1,760 廃番 お問合わせ 追加
N34 回転台一式 944201 N34-SB - 2,140 廃番 お問合わせ 追加
N35 回転台一式 944202 N35-SB - 2,550 廃番 お問合わせ 追加

寸法図・サイズ表

サイズ表の「選択」にチェックを入れると、選択したNo.に対応した寸法図を確認できます。
選択 オーダーNo. No. A B C D E F
944194 N33-SP - - - - - -
944195 N34-SP - - - - - -
944196 N35-SP - - - - - -
944197 N33-MN - - - - - -
944198 N34-MN - - - - - -
944199 N35-MN - - - - - -
902337 N33-JA 92 16 8 63.5 7 7
902344 N34-JA 115 19.7 9 64 7 7
902351 N35-JA 141 19.7 9 76 7 7
944200 N33-SB - - - - - -
944201 N34-SB - - - - - -
944202 N35-SB - - - - - -

特長

■横バイス各種の部品です。適合機種をご確認の上ご発注ください。

寸法図・サイズ表

■主要バイスの口金寸法

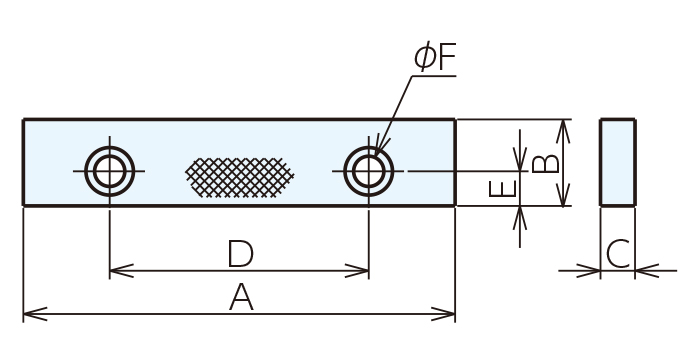

  • タイプA

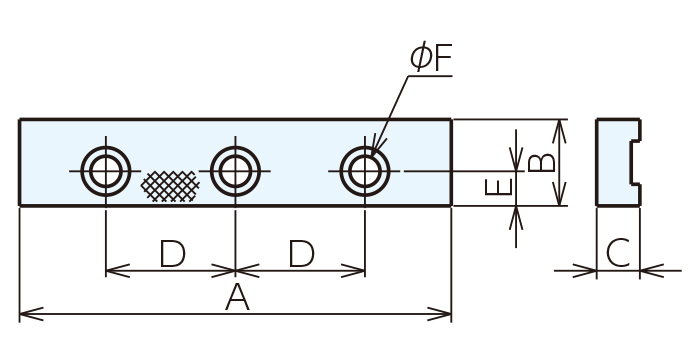

  • タイプB

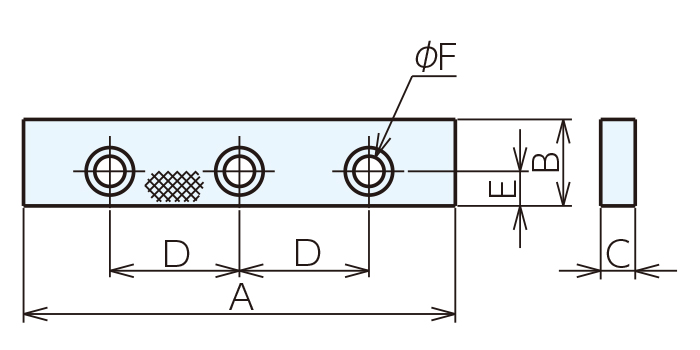

  • タイプC



サイズ表

適合機種

 図面タイプ A B C D E F ネジ径
JISバイスA型 JIS-A75 A 76 18 9 48 9.5 6.5 M6
JISバイスA型 JIS-A100 A 102 21 12 70 9 6.5 M6
JISバイスA型 JIS-A125 A 127 24.5 14 82 10 8.5 M8
JISバイスA型 JIS-A150 A 153 29.5 15 96 14 8.5 M8
リード型バイス LEAD75、スタディ強力リード型バイス STUDY75 A 76 19 9 39.5 7.5 7 M6
リード型バイス LEAD100、スタディ強力リード型バイス STUDY100 A 102 19 9 55 8 7 M6
リード型バイス LEAD125、スタディ強力リード型バイス STUDY125 A 128 29 13 80.5 10 9 M8
リード型バイス LEAD150、スタディ強力リード型バイス STUDY150 A 152 29 13.5 95 11 9 M8
リード型バイス LEAD200 A 204 37 16 126 17.5 9 M8
リード型バイス LEAD250、ダクタイルバイス DUC250 B 255 40 21 100 19 11 M10
ダクタイルバイス DUC430 C 103 29.5 15 34 14.5 9 M8
ダクタイルバイス DUC440 C 127 29.5 15 40 14.5 9 M8
ダクタイルバイス DUC450 C 153 29.5 15 50 14.5 9 M8
ダクタイルバイス DUC200 C 205 35 18 77.5 17.5 9 M8
ガレージバイス N33 A 92 16 8 63.5 7 7 M6
ガレージバイス N34 A 115 19.7 9 64 7 7 M6
ガレージバイス N35 A 141 19.7 9 76 7 7 M6

付属品：取付用ボルト

関連製品
