リード型バイス(強力角胴型バイス)

E-9104

  • 9104.jpg

  • 9104.jpg

仕様/価格

オーダーNo. No. 口巾 口開 口深 質量kg 価格 在庫設定 在庫情報 製品BOX
900414 LEAD75 76 82 50 5.6 12,900 廃番 お問合わせ 追加
900415 LEAD90 90 92 61 9.5 18,600 廃番 お問合わせ 追加
900416 LEAD100 102 105 74 14.6 40,000 在庫 在庫〇 追加
900418 LEAD125 128 162 83 22.5 55,000 在庫 在庫〇 追加
900419 LEAD150 152 200 92 31.1 78,500 在庫 在庫〇 追加
900420 LEAD200 204 240 101 38.8 123,000 在庫 在庫〇 追加
900421 LEAD250 255 300 142 68.4 289,000 在庫 在庫〇 追加

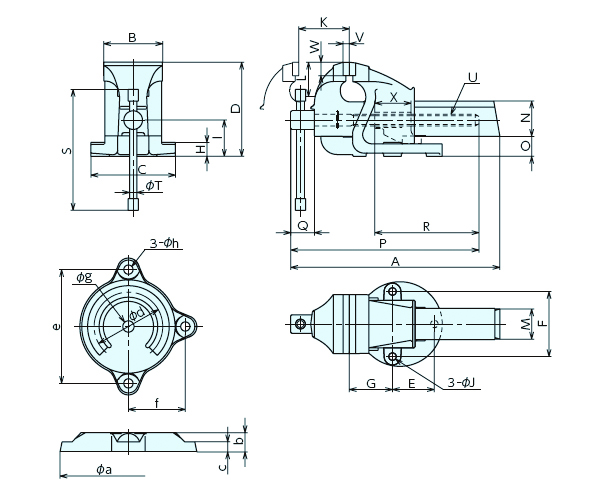

寸法図・サイズ表

寸法図・サイズ表

選択 オーダーNo. No. A B C D E F G H I J K L M N O P Q R S T U V W x a b c d e f g h
900414 LEAD75 257 76 116 124 51 87 63 17 41 12 82 50 40 40 27 232 38 150 155 9 10°台形ネジφ14x6山/吋 9 19 45 123 23 12 88 145 71 13.5 12
900415 LEAD90 314 90 141 155 69 110 72 22 57 13 92 61 50 56 36 282 38 185 180 12.5 10°台形ネジφ16x4山/吋 9 19 50 175 27 13 179 110 69 W3/8 12
900416 LEAD100 346.5 102 170 173 75 128.5 85 25 62 15 105 74 60 65 34 316 41.5 200 215 14 10°台形ネジφ20x4山/吋 9 19 61 210 29 15 250 128.5 75 W1/2 15
900418 LEAD125 438.5 128 185 201 90.5 140.5 88.5 28 74 15 162 83 67 75 43 405 48.5 261 260 16 10°台形ネジφ25x4山/吋 13 29 78 225 29.7 15 285 140 90 W1/2 15
900419 LEAD150 493 152 204 217 116 155 86 30 81.5 15 200 92 70 79 46 465 49 290 285 16 10°台形ネジφ25x4山/吋 13.5 29 78 238 30 16 280 155 116 W1/2 14
900420 LEAD200 558 204 217 230 132 162 84 25 84.5 15 240 101 80 79 50 515 58 350 300 19 10°台形ネジφ29x4山/吋 16 37 80 267 38 16 312 161 131 W1/2 15
900421 LEAD250 683 255 258 297.5 160 210 102 45 107 19 300 142 100 100 57 626 83 370 400 22 30°台形ネジφ31x4山/吋 21 40 84 315 45 20 350 210 160 - 18

特長

■締付力が大きい。本体の内部加工はブローチングしてありロス荷重が少なく締付力が大きく得られます。
■耐久性がよい。部品は強靱鋳鉄とダクタイルであり耐破損、耐久性とも強力です。
■給油が簡単で作動が円滑です。
■口金は浸炭焼入れが施してあり耐久性がよく取替えが可能でバイス寿命が永くなります。
■ハンドルの止め玉がヘッティングしてあり抜け落ちません。
■回転台の取付ができます。
■LEAD200は可動体がダクタイルです。LEAD250は鋳物部品は全部ダクタイルです。
※回転台はオプションとなります。

構成図



№ 部品名 材質
① スピンドル SS400
② スプリング SUP6
③ ワッシャー SS400
④ ピン（スピンドル用） SS400
⑤ 口金 SS400
⑥ 取付ボルト SS400
⑦ 可動体 FC250
⑧ 本体 FC250
⑨ メネジ FCD600
⑩ ピン（可動体止め用） SS400
⑪ スイベルベース本体 FC250
⑫ インターリング FC250
⑬ 回転台 FC250
⑭ 根角ボルト SS400
⑮ ロックボルト SS400
⑯ センターボルト SS400
⑰ 六角ボルト SS400

取付方法

本製品の取付方法は2通りあります。
ご使用される環境に合わせて取付を行ってください。



▼本製品を作業台へ直接取り付ける場合

作業台に取付穴を開け、ボルトを使用し取付を行ってください。
取付穴は寸法図を参考にボルトの呼び径の2倍の有効深さでねじ穴を直接加工するか、ボルトが問題なく通る貫通穴を加工し、下からボルトを通し上部（バイス側）からナットで締めつけます。
ボルト、ナット、ワッシャーともに別途ご用意いただく必要があります。



▼本製品を回転台（別売）に取付け、作業台へ取り付ける場合

●本体と回転台の取付

付属の六角ボルトで本体とインターリングを固定します。



●回転台と作業台への取付

回転台のフランジ部にボルトを使用し作業台へ取付を行います。
取付穴は寸法図を参考にボルトの呼び径の2倍の有効深さでねじ穴を直接加工するか、ボルトが問題なく通る貫通穴を加工し、下からボルトを通し上部（バイス側）からナットで締めつけます。
ボルト、ナット、ワッシャーともに別途ご用意いただく必要があります。
