モッコーバイス(台下型)
E-9137
仕様/価格
No.が決まったら、在庫情報・CADデータ・製品BOXから詳細確認や問い合わせに進めます。
寸法図・サイズ表
サイズ表の「選択」にチェックを入れると、選択したNo.に対応した寸法図を確認できます。
| 選択 | オーダーNo. | No. | A | B | C | D | E | F | G | H | I | J | K | L | M |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 901454 | HW150 | 165 | 111 | 190 | 56 | 37 | 154 | 93 | 36 | 123 | 25 | 57 | 7 | 6.7 | |
| 901455 | HW175 | 180 | 194 | 293 | 55 | 42 | 154 | 133 | 26/60 | 120 | 29 | 150 | 10 | 7 |
特長
-
■本体、可動体及びスクリューヘッドは強靱鋳鉄FC250、ガイド及びスクリューは鋼鉄SS400が使用してあり、堅牢です。全部品は互換性があり取替可能です。
最適用途
■各種木工所
■木型製作所
■学校
■職業訓練所等

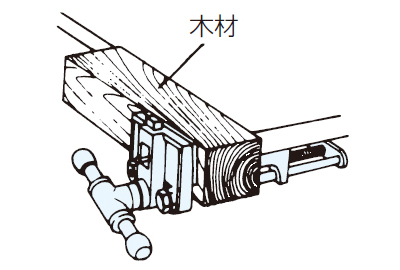

使用例

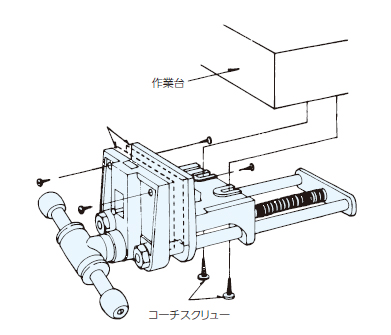

取付方法
使用面に板を付けると加工物に傷がつきません。
作業台の裏面からコーチスクリュー又はボルトで完全に固定して下さい。（HW175、HW150）
