長形定盤

E-9166

  • 長形定盤 PIC1

  • 長形定盤 PIC1

仕様/価格

No.が決まったら、在庫情報・CADデータ・製品BOXから詳細確認や問い合わせに進めます。
オーダーNo. No. 全長 全巾 全高 質量kg 価格 在庫設定 在庫情報 製品BOX
900964 WT51 500 100 130 29 184,000 × お問合わせ 追加
900965 WT52 750 110 150 53 228,000 × お問合わせ 追加
900966 WT53 1000 120 175 96 560,000 × お問合わせ 追加
900967 WT54 1500 140 200 176 910,000 × お問合わせ 追加
900968 WT55 2000 150 250 325 1,580,000 × お問合わせ 追加
900969 WT56 3000 175 280 706 2,280,000 × お問合わせ 追加
900970 WT57S 500 40 130 13 174,000 × お問合わせ 追加
900971 WT58S 750 45 150 24 207,000 × お問合わせ 追加
900972 WT59S 1000 50 175 41 505,000 × お問合わせ 追加
900973 WT60S 1500 60 200 102 855,000 × お問合わせ 追加
900974 WT61S 2000 70 250 163 1,430,000 × お問合わせ 追加
900975 WT62S 3000 100 280 369 2,450,000 × お問合わせ 追加

寸法図・サイズ表

サイズ表の「選択」にチェックを入れると、選択したNo.に対応した寸法図を確認できます。
選択 オーダーNo. No. A B C D E F G H
900964 WT51 500 100 130 25 25 28 0.004 0.008
900965 WT52 750 110 150 30 30 30 0.005 0.01
900966 WT53 1000 120 175 30 30 35 0.006 0.012
900967 WT54 1500 140 200 30 30 35 0.008 0.016
900968 WT55 2000 150 250 40 40 40 0.01 0.02
900969 WT56 3000 175 280 50 50 50 0.014 0.028
900970 WT57S 500 40 130 25 25 20 0.004 0.008
900971 WT58S 750 45 150 28 28 23 0.005 0.01
900972 WT59S 1000 50 175 30 30 25 0.006 0.012
900973 WT60S 1500 60 200 35 30 30 0.008 0.016
900974 WT61S 2000 70 250 40 40 40 0.01 0.02
900975 WT62S 3000 100 280 50 40 50 0.014 0.028

材質・熱処理・表面処理

名称 材質 熱処理
長形定盤 FC250 焼鈍

特長

■検査・測定時などに使用できます。
■経年変化及び温度変化を生じにくい構造です

構造：リブ構造品
塗装部位：鋳放面

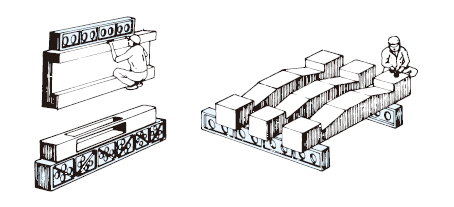

使用例
