V溝付桝型ブロック

E-9111

  • V溝付桝型ブロック PIC1

  • V溝付桝型ブロック PIC1

仕様/価格

No.が決まったら、在庫情報・CADデータ・製品BOXから詳細確認や問い合わせに進めます。
タイプ オ-ダ-No. No. サイズ 質量kg 価格 在庫設定 在庫情報 製品BOX
機械仕上 901166 AK100 100 4.1 21,600 在庫 在庫〇 追加
機械仕上 901167 AK125 125 7.8 31,100 在庫 在庫△ 追加
機械仕上 901168 AK150 150 13.5 42,600 在庫 在庫△ 追加
機械仕上 901169 AK200 200 27 81,000 在庫 在庫〇 追加
研削仕上 901171 AA100 100 4.1 45,500 × 在庫△ 追加
研削仕上 901172 AA125 125 7.8 48,100 × お問合わせ 追加
研削仕上 901173 AA150 150 13.5 71,500 × お問合わせ 追加
研削仕上 901174 AA200 200 27 143,000 × お問合わせ 追加
研削仕上 901175 AA250 250 49.5 237,000 × 在庫△ 追加
研削仕上 901176 AA300 300 79 372,000 × 在庫△ 追加
摺合仕上 901178 AAA100 100 4.1 78,000 × お問合わせ 追加
摺合仕上 901179 AAA125 125 7.8 89,000 × 在庫△ 追加
摺合仕上 901180 AAA150 150 13.5 102,000 × お問合わせ 追加
摺合仕上 901181 AAA200 200 27 223,000 × お問合わせ 追加
摺合仕上 901182 AAA250 250 49.5 349,000 × 在庫△ 追加
摺合仕上 901183 AAA300 300 79 535,000 × お問合わせ 追加

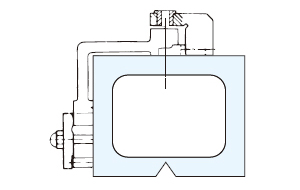

寸法図・サイズ表

サイズ表の「選択」にチェックを入れると、選択したNo.に対応した寸法図を確認できます。
選択 オ-ダ-No. No. A B C D E F G H I J K L M
901166 AK100 100 20 18 60 40 24 76 13 80 45 100 25 57
901167 AK125 125 26 20 80 45 30 95 15 90 45 110 25 67
901168 AK150 150 32 27 100 50 36 114 19 119 50 130 43 84
901169 AK200 200 38 32 136 64 55 145 25 194 50 170 43 128
901171 AA100 100 20 18 60 40 24 76 13 80 45 100 25 57
901172 AA125 125 26 20 80 45 30 95 15 90 45 110 25 67
901173 AA150 150 32 27 100 50 36 114 19 119 50 130 43 84
901174 AA200 200 38 32 136 64 55 145 25 194 50 170 43 128
901175 AA250 250 46 37 174 76 65 185 32 219 52 250 64 199
901176 AA300 300 60 50 205 95 80 220 38 244 52 300 64 249
901178 AAA100 100 20 18 60 40 24 76 13 80 45 100 25 57
901179 AAA125 125 26 20 80 45 30 95 15 90 45 110 25 67
901180 AAA150 150 32 27 100 50 36 114 19 119 50 130 43 84
901181 AAA200 200 38 32 136 64 55 145 25 194 50 170 43 128
901182 AAA250 250 46 37 174 76 65 185 32 219 52 250 64 199
901183 AAA300 300 60 50 205 95 80 220 38 244 52 300 64 249

材質・熱処理・表面処理

名称 材質 熱処理
V溝付桝型ブロック FC250(本体、継手金具)、鋼材(その他) 焼鈍

特長

■丸材測定時の仮固定に便利です。
■通常の桝型ブロックとしても使用できます。
■本体と継手金具は取外すことができます。
■円柱形状ワーク位置を保持し作業効率を向上
ワークをV溝位置決め・クランプ、測定工具の接触による転がり、ズレを防止します。
ワークの直径・端面を正確に接触させて測定できるようにワークを嵩上げできます。

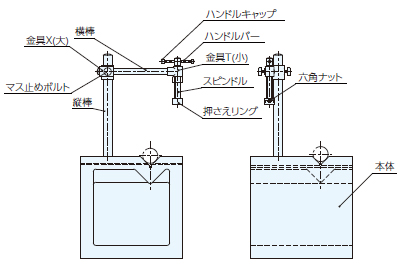

構成図

使用例

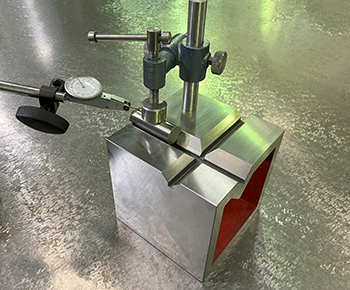

本製品はV溝に測定物を設置し上面から測定物を仮固定するブロックです。
特に円柱ワークの位置決め、クランプ、嵩上げに優れています。
主に定盤上でノギスやゲージを使用して測定する際に用います。



使用方法

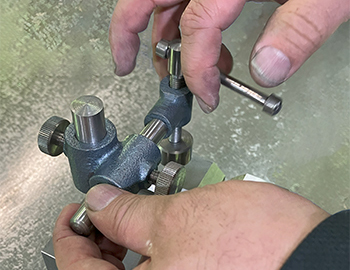

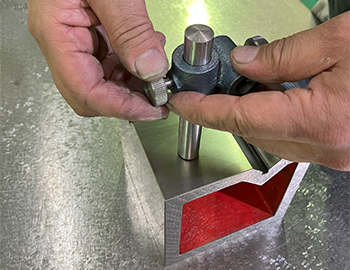

V溝に測定物を設置します。

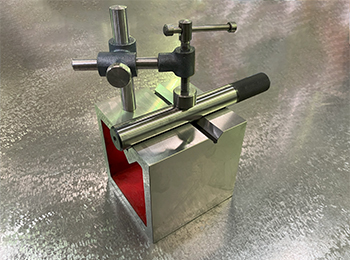

継手金具で上面から測定物を抑えます。







●継手金具の調整

継手金具を調整することでワークの外径に合わせてクランプできます。

高さ調整

マス止めボルトを緩め、金具X（大）を上下に動かし調整します。

ワーク接触調整

ハンドルバーを動かし押さえリングとワークの接触を調整します。





●桝形ブロックとしての使用
継手金具を取り外せば、桝形ブロックとして使用することも可能です。



修理対応

本製品の修理は行っておりません。
使用上異常がみられる場合は新規のでご購入となります。

メンテナンス方法

使用面に傷やバリが生じた場合は、測定誤差につながるため、砥石で除去、清掃してご使用ください。
